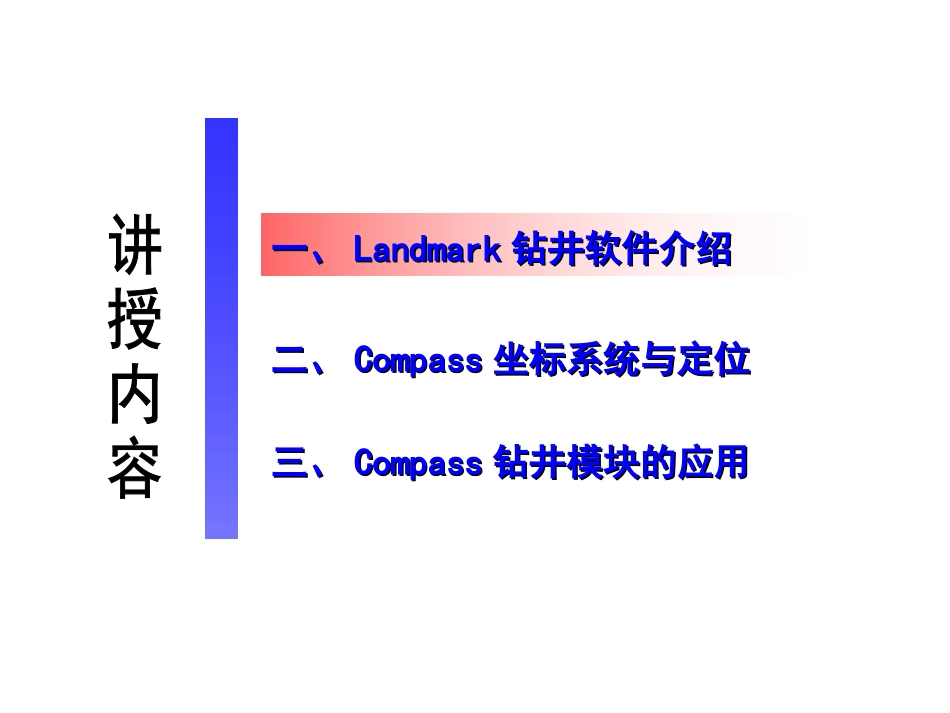

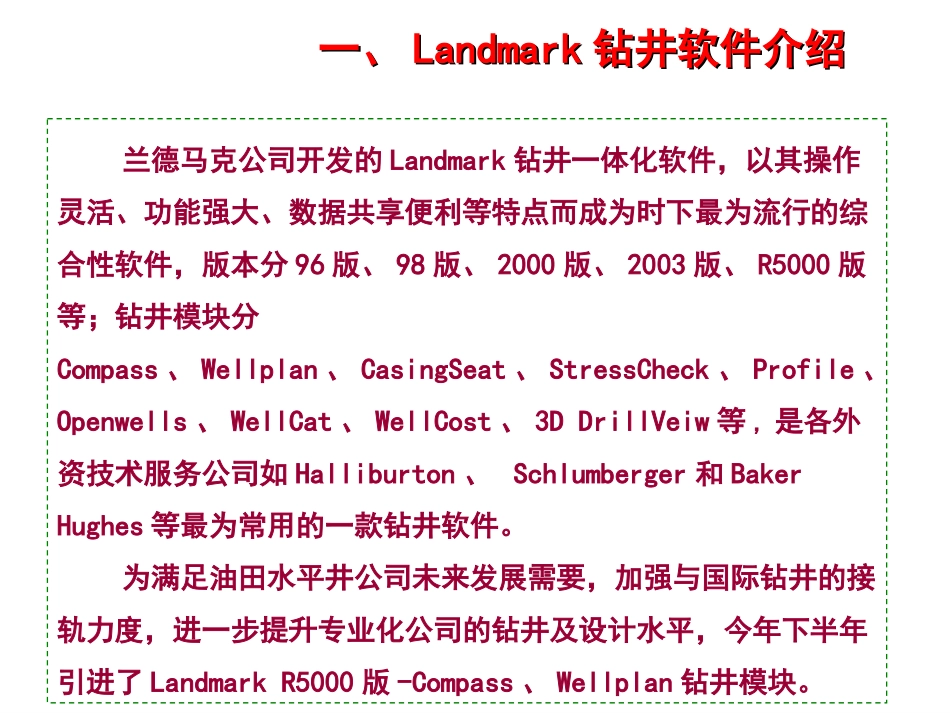

LandmarkLandmark钻井软件的使用钻井软件的使用钻井工程技术研究院钻井工程技术研究院20152015年年0707月月技术员培训课件3.3.1一、一、LandmarkLandmark钻井软件介绍钻井软件介绍二、二、CompassCompass坐标系统与定位坐标系统与定位三、三、CompassCompass钻井模块的应用钻井模块的应用兰德马克公司开发的Landmark钻井一体化软件，以其操作灵活、功能强大、数据共享便利等特点而成为时下最为流行的综合性软件，版本分96版、98版、2000版、2003版、R5000版等；钻井模块分Compass、Wellplan、CasingSeat、StressCheck、Profile、Openwells、WellCat、WellCost、3DDrillVeiw等,是各外资技术服务公司如Halliburton、Schlumberger和BakerHughes等最为常用的一款钻井软件。为满足油田水平井公司未来发展需要，加强与国际钻井的接轨力度，进一步提升专业化公司的钻井及设计水平，今年下半年引进了LandmarkR5000版-Compass、Wellplan钻井模块。一、一、LandmarkLandmark钻井软件介绍钻井软件介绍一、一、LandmarkLandmark钻井软件介绍钻井软件介绍二、二、CompassCompass坐标系统与定位坐标系统与定位三、三、CompassCompass钻井模块的应用钻井模块的应用在石油钻井工程中，我们经常会遇到如下定位描述方式：从井口沿北偏东48.6°水平距离540米的地方；平台中心位于东经89°2325″´北纬89°0442″´；靶区的大地坐标X：3262472.71m，Y：18603355.91m等。这些定位方式都是根据不同的需要，采用不同的坐标系所描述的。对于钻井工程的设计人员和现场工程技术人员，正确理解这些坐标系和定位的表示方法是非常重要的。二、二、CompassCompass坐标系统与定坐标系统与定位位地球是一个椭球体，两极稍扁，中间略鼓。地球自转轴线与地球椭球体的短轴相重合，并与地面相交于两点，这两点就是地球的两极，北极和南极。二、二、CompassCompass坐标系统与定坐标系统与定位位㈠坐标系㈠坐标系——地理坐标地理坐标设椭球面上有一点P（如左图），通过P点作椭球面的垂线，称之为过P点的法线。法线与赤道面的交角，叫做P点的地理纬度（简称纬度），以字母φ表示。纬度从赤道起算，在赤道上纬度为0度，纬线离赤道愈远，纬度愈大，至极点纬度为90度。赤道以北叫北纬、以南叫南纬。过P点的子午面与通过英国格林尼治天文台的子午面所夹的二面角，叫做P点的地理经度（简称经度），用字母λ表示。国际规定通过英国格林尼治天文台的子午线为本初子午线（或叫首子午线），作为计算经度的起点，该线的经度为0度，向东0-180度叫东经，向西0-180度叫西经。二、二、CompassCompass坐标系统与定坐标系统与定位位㈠坐标系㈠坐标系——地理坐标地理坐标地面上任一点的位置，通常由经度和纬度来确定。经线和纬线是地球表面上两组正交（相交为90度）的曲线，这两组正交的曲线构成的坐标，称为地理坐标系。例如北京在地球上的位置可由北纬39°56'和东经116°24'来确定。地理坐标是一种球面坐标。由于地球表面是不可展开的曲面，也就是说曲面上的各点不能直接表示在平面上，因此必须运用地图投影的方法，建立地球表面和平面上点的函数关系，使地球表面上任一点由地理坐标（φ,λ）确定的点，在平面上必有一个与它相对应的点（X,Y），投影在平面上的点，就用大地坐标表示。地图投影的方法很多，在中国国内，目前主要使用高斯-克吕格投影（横轴墨卡托投影），而国外用的最多的是UTM投影（全球横轴墨卡托投影），除此之外，还有兰勃特投影、墨卡托投影等。二、二、CompassCompass坐标系统与定坐标系统与定位位㈠坐标系㈠坐标系——大地坐标、地图坐标、网格坐标大地坐标、地图坐标、网格坐标目前的各种投影方法，普遍采用等角投影换算，因此将球面坐标投影到平面以后，网格线在南北两极收敛于极点，如图。这样就导致了在该坐标上的不同的位置，真北与网格北（GridNorth）存在夹角，即子午线收敛角；在地图投影中，经纬线长度并非都是按照同一比例缩小的，这表明地图上的长度会发生变形。因此即使在同一个投影带，不同的位置，子午线收敛角不同，变形比例系数也不同。二、二、CompassCompass坐标系统与定坐标系统与定位位㈠坐标系...
