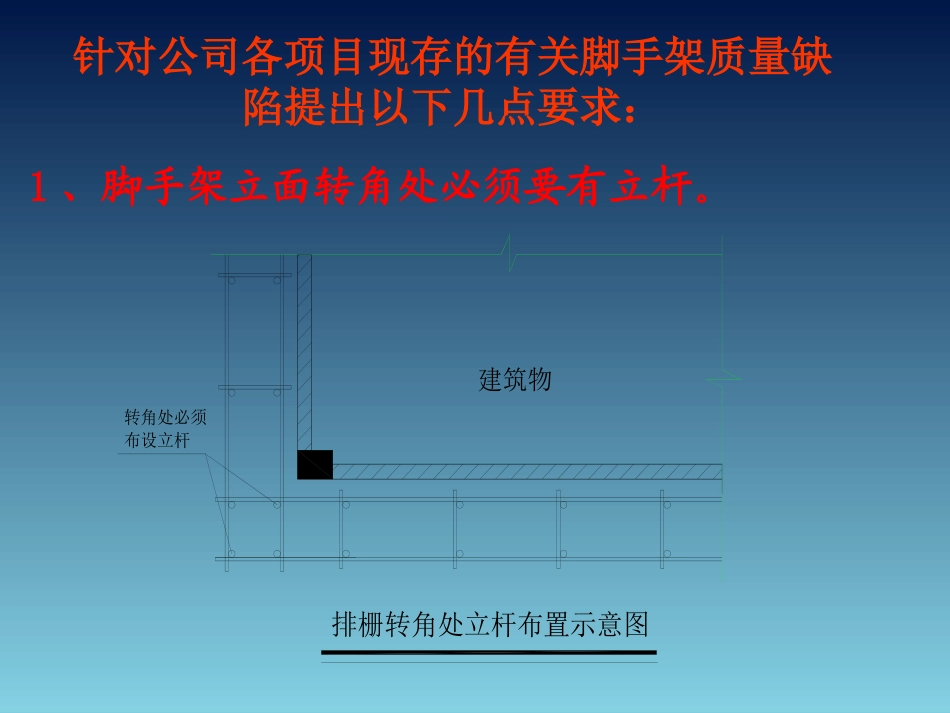

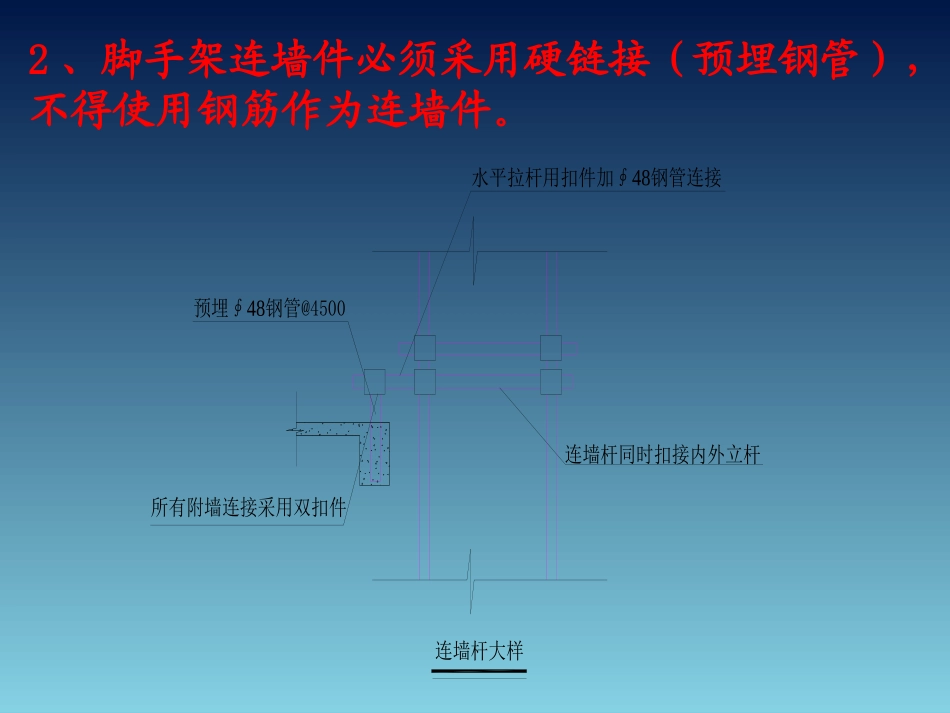

2016年企业内部培训《《建筑施工扣件式钢管脚手架建筑施工扣件式钢管脚手架安全技术规范安全技术规范》》（（JGJ130-2011JGJ130-2011））陈颂军针对公司各项目现存的有关脚手架质量缺陷提出以下几点要求：1、脚手架立面转角处必须要有立杆。建筑物转角处必须布设立杆排栅转角处立杆布置示意图2、脚手架连墙件必须采用硬链接（预埋钢管），不得使用钢筋作为连墙件。连墙杆大样预埋∮48钢管@4500水平拉杆用扣件加∮48钢管连接连墙杆同时扣接内外立杆所有附墙连接采用双扣件3、有荷载的平台（如卸料平台等）必须与脚手架分离。说明：说明：11、悬挑式卸料平台安装、悬挑式卸料平台安装位置要求两侧外排栅断开位置要求两侧外排栅断开一步。一步。22、卸料平台与两侧排栅、卸料平台与两侧排栅距离距离200mm200mm，独立受力。，独立受力。33、两侧断开的外排栅在、两侧断开的外排栅在该步距内上下各增加一道该步距内上下各增加一道连墙件。连墙件。4、脚手架每个立面必须有剪刀撑，立面宽度无法设置剪刀撑的，可用之字斜撑替代。落地脚手架局部立面图剪刀撑落地脚手架局部立面图之字撑66规范修订的背景规范修订的背景•《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。•规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。77规范修订的背景规范修订的背景•和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。•施工现场高大支架和模板工程数量增多，事故频发。在技术上亟待给予指导和规范。•2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。《《建筑施工扣件式钢管脚手建筑施工扣件式钢管脚手架安全技术规范架安全技术规范》》（（JGJ130-JGJ130-20112011）于）于20112011年年1212月月11日实日实施施992011版规范目录中新增章节•3构配件•3.4可调托撑•3.5悬挑脚手架用型钢•5设计计算•5.3满堂脚手架计算•5.4满堂支撑架计算•5.5脚手架地基承载力计算•5.6型钢悬挑脚手架计算•6构造要求•6.8满堂脚手架•6.9满堂支撑架•6.10型钢悬挑脚手架1010公告中关于强制性条文的修订•JGJ130-2001中强制性条文共计20条•JGJ130-2011中强制性条文共计16条1111新规范中的强制性条文新规范中的强制性条文•3.4.3可调托撑抗压承载力设计值不应小于40kN，支托板厚不应小于5㎜。•6.2.3主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。•9.0.13在脚手架使用期间，严禁拆除下列杆件：1主节点处的纵、横向水平杆，纵、横向扫地杆；2连墙件。1212•6.3.3脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm（图6.3.3）。13136.3.5单排、双排与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。6.4.4开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m。6.6.5开口型双排脚手架的两端均必须设置横向斜撑。14146.6.3高度在24m及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在24m以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置（图6.6.3）。图6.6.3高度24m以下剪刀撑布置1515•7.4.2单、双排脚手架拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差大于两步时，应增设连墙件加固。•7.4.5卸料时各构配件严禁抛掷至地面；•8.1.4扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准《钢管脚手架扣件》GB15831的规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。1616•9.0.1扣件式钢管脚手架安装与拆除人员必须是经考核合格的专业架子工...
