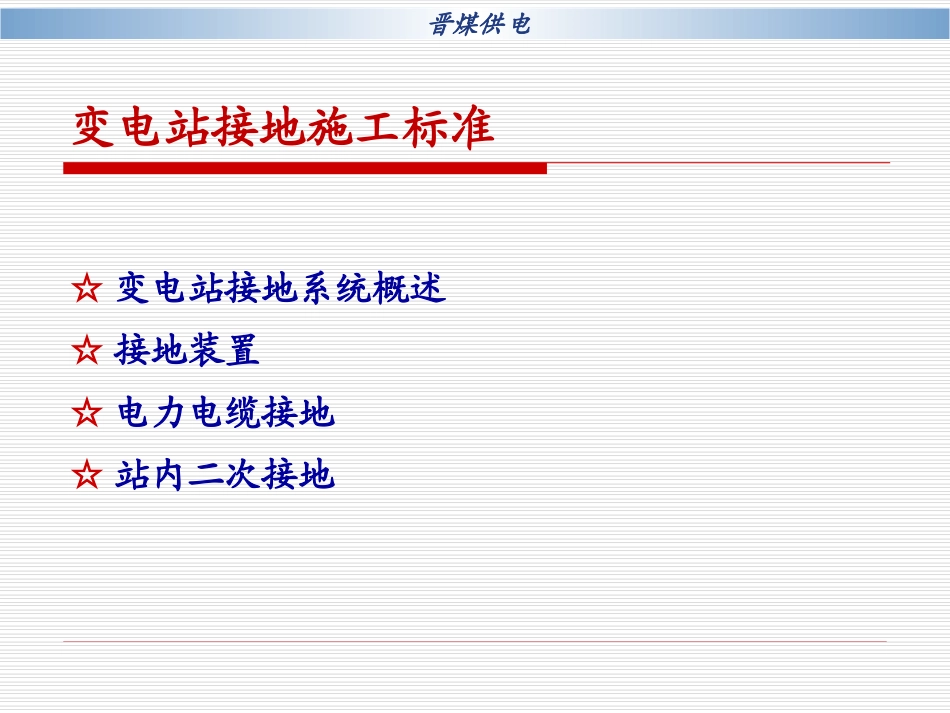

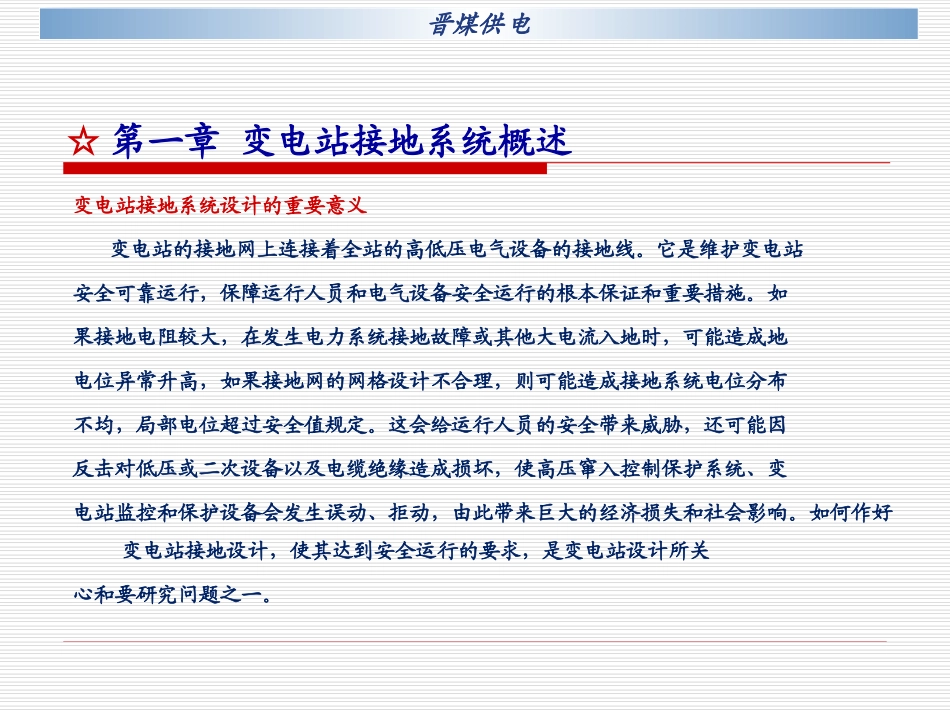

变电站接地施工标准二0一七年六月晋煤供电分公司变电站接地施工标准☆变电站接地系统概述☆接地装置☆电力电缆接地☆站内二次接地晋煤供电☆第一章变电站接地系统概述变电站接地系统设计的重要意义变电站的接地网上连接着全站的高低压电气设备的接地线。它是维护变电站安全可靠运行，保障运行人员和电气设备安全运行的根本保证和重要措施。如果接地电阻较大，在发生电力系统接地故障或其他大电流入地时，可能造成地电位异常升高，如果接地网的网格设计不合理，则可能造成接地系统电位分布不均，局部电位超过安全值规定。这会给运行人员的安全带来威胁，还可能因反击对低压或二次设备以及电缆绝缘造成损坏，使高压窜入控制保护系统、变电站监控和保护设备会发生误动、拒动，由此带来巨大的经济损失和社会影响。如何作好变电站接地设计，使其达到安全运行的要求，是变电站设计所关心和要研究问题之一。晋煤供电☆第一章变电站接地系统概述术语和定义接地体（极）：埋入地中并直接与大地接触的金属导体，称为接地体（极）。接地体分为水平接地体和垂直接地体。自然接地体：可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑的基础、金属管道和设备等，称为自然接地体。接地线：电气设备、杆塔的接地端子与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。接地装置：接地体和接地线的总和，称为接地装置。接地：将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。接地电阻：接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。接地网：由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。晋煤供电☆第一章变电站接地系统概述变电站接地的分类变电站接地比较常见的有三种分别为：※工作接地：为了使电力系统能够正常运行所需要的工作接地。※保护接地：如将电气装置中不带电的金属部分与接地装置连接起来。※防雷接地：如金属避雷针接地、金属避雷器接地等。晋煤供电☆第一章变电站接地系统概述※接地电阻伴随着扩大的电力系统的规模,变电站的母线上将会出现越来越大的接地故障电流,因而使在接地设计中要满足电力行业标准DL/T621-1997《交流电气装置的接地》中第5.1.1条要求R≤2000/I是非常困难的。现行标准与原接地规程的一个很明显的区别：对接地电阻值的要求不再规定要达到0.5Ω。现行标准规定:虽然接地电阻可以适当加大,但不能超过5Ω,且应该按定进行校验。但这不是说一般情况下接地电阻都可以采用5Ω，接地电阻放宽是有附加条件的，这就是需要满足接地标准第6.2.2条的规定。即：防止转移电位引起的危害，应采取各种隔离措施，考虑短路电流非周期分量的晋煤供电☆第一章变电站接地系统概述影响，当接地网电位升高时，3-10kV避雷器不应动作或动作后不应损坏，应采取均压措施，并验算接触电位差和跨步电位差是否满足要求，施工后还应进行测量和绘制电位分布曲线。现行标准虽然放宽了对接地电阻值的规定，但并没有降低对接地网整体性的严格要求，其实对接地网的安全性要求更高更全面了，这就是接地设计必须遵循的原则和对接地网的考核要求。公司对变电站接地网接地电阻要求不大于0.5Ω。晋煤供电☆第二章接地装置晋煤供电※接地网型式变电站接地网除应利用自然接地极外，应敷设以水平接地极为主的人工接地网，并应符合下列要求:1、人工接地网的外缘应闭合，外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的1/2，接地网内应敷设水平均压带，接地网的埋设深度不宜小于O.8m。2、接地网均压带可采用等间距或不等间距布置。3、35kV及以上变电站接地网边缘经常有人出入的走道处，应铺设沥青路面或在地下装设2条与接地网相连的均压带。在现场有操作需要的设备处，应铺设沥青、绝缘水泥或鹅卵石。4、6kV和10kV变电站和配电站，当采用建筑物的基础作接地极，且接地电阻满足规定值时，可不另设人工接地。☆第二章接地装置晋煤供电种类、规格及单位地上地下室内室外交流电流回路直流电流回路圆钢直径（mm）68l...
