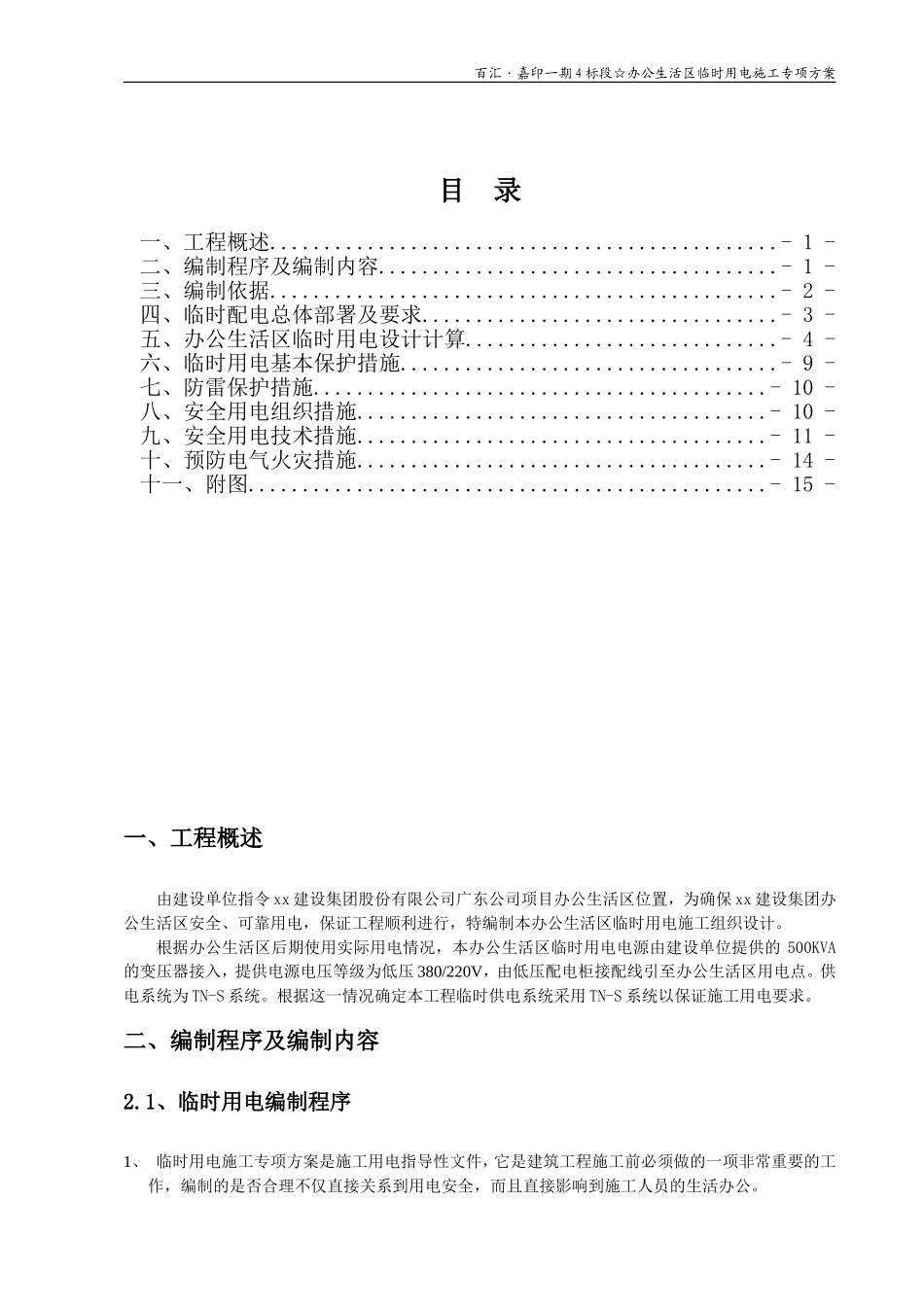

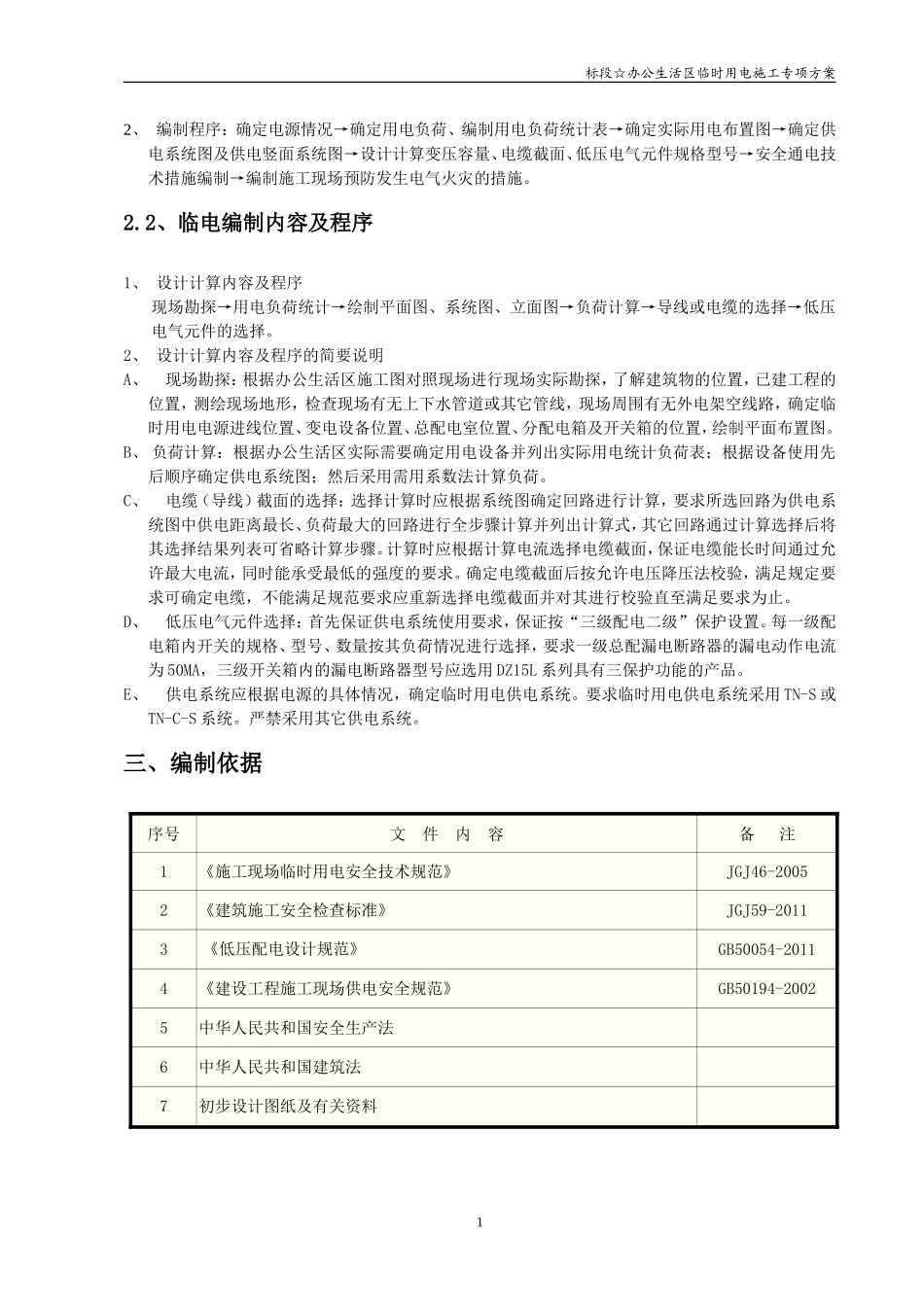

百汇·嘉印一期4标段☆办公生活区临时用电施工专项方案目录一、工程概述...............................................-1-二、编制程序及编制内容.....................................-1-三、编制依据...............................................-2-四、临时配电总体部署及要求.................................-3-五、办公生活区临时用电设计计算.............................-4-六、临时用电基本保护措施...................................-9-七、防雷保护措施..........................................-10-八、安全用电组织措施......................................-10-九、安全用电技术措施......................................-11-十、预防电气火灾措施......................................-14-十一、附图................................................-15-一、工程概述由建设单位指令xx建设集团股份有限公司广东公司项目办公生活区位置，为确保xx建设集团办公生活区安全、可靠用电，保证工程顺利进行，特编制本办公生活区临时用电施工组织设计。根据办公生活区后期使用实际用电情况，本办公生活区临时用电电源由建设单位提供的500KVA的变压器接入，提供电源电压等级为低压380/220V，由低压配电柜接配线引至办公生活区用电点。供电系统为TN-S系统。根据这一情况确定本工程临时供电系统采用TN-S系统以保证施工用电要求。二、编制程序及编制内容2.1、临时用电编制程序1、临时用电施工专项方案是施工用电指导性文件，它是建筑工程施工前必须做的一项非常重要的工作，编制的是否合理不仅直接关系到用电安全，而且直接影响到施工人员的生活办公。标段☆办公生活区临时用电施工专项方案2、编制程序：确定电源情况→确定用电负荷、编制用电负荷统计表→确定实际用电布置图→确定供电系统图及供电竖面系统图→设计计算变压容量、电缆截面、低压电气元件规格型号→安全通电技术措施编制→编制施工现场预防发生电气火灾的措施。2.2、临电编制内容及程序1、设计计算内容及程序现场勘探→用电负荷统计→绘制平面图、系统图、立面图→负荷计算→导线或电缆的选择→低压电气元件的选择。2、设计计算内容及程序的简要说明A、现场勘探：根据办公生活区施工图对照现场进行现场实际勘探，了解建筑物的位置，已建工程的位置，测绘现场地形，检查现场有无上下水管道或其它管线，现场周围有无外电架空线路，确定临时用电电源进线位置、变电设备位置、总配电室位置、分配电箱及开关箱的位置，绘制平面布置图。B、负荷计算：根据办公生活区实际需要确定用电设备并列出实际用电统计负荷表；根据设备使用先后顺序确定供电系统图；然后采用需用系数法计算负荷。C、电缆（导线）截面的选择：选择计算时应根据系统图确定回路进行计算，要求所选回路为供电系统图中供电距离最长、负荷最大的回路进行全步骤计算并列出计算式，其它回路通过计算选择后将其选择结果列表可省略计算步骤。计算时应根据计算电流选择电缆截面，保证电缆能长时间通过允许最大电流，同时能承受最低的强度的要求。确定电缆截面后按允许电压降压法校验，满足规定要求可确定电缆，不能满足规范要求应重新选择电缆截面并对其进行校验直至满足要求为止。D、低压电气元件选择：首先保证供电系统使用要求，保证按“三级配电二级”保护设置。每一级配电箱内开关的规格、型号、数量按其负荷情况进行选择，要求一级总配漏电断路器的漏电动作电流为50MA，三级开关箱内的漏电断路器型号应选用DZ15L系列具有三保护功能的产品。E、供电系统应根据电源的具体情况，确定临时用电供电系统。要求临时用电供电系统采用TN-S或TN-C-S系统。严禁采用其它供电系统。三、编制依据序号文件内容备注1《施工现场临时用电安全技术规范》JGJ46-20052《建筑施工安全检查标准》JGJ59-20113《低压配电设计规范》GB50054-20114《建设工程施工现场供电安全规范》GB50194-20025中华人民共和国安全生产法6中华人民共和国建筑法7初步设计图纸及有关资料1标段☆办公生活区临时用电施工专项方案四、临时配电总体部署及要求4.1、办公生活区用电线...
