TCL空调常见故障代码汇总(新)VIP免费

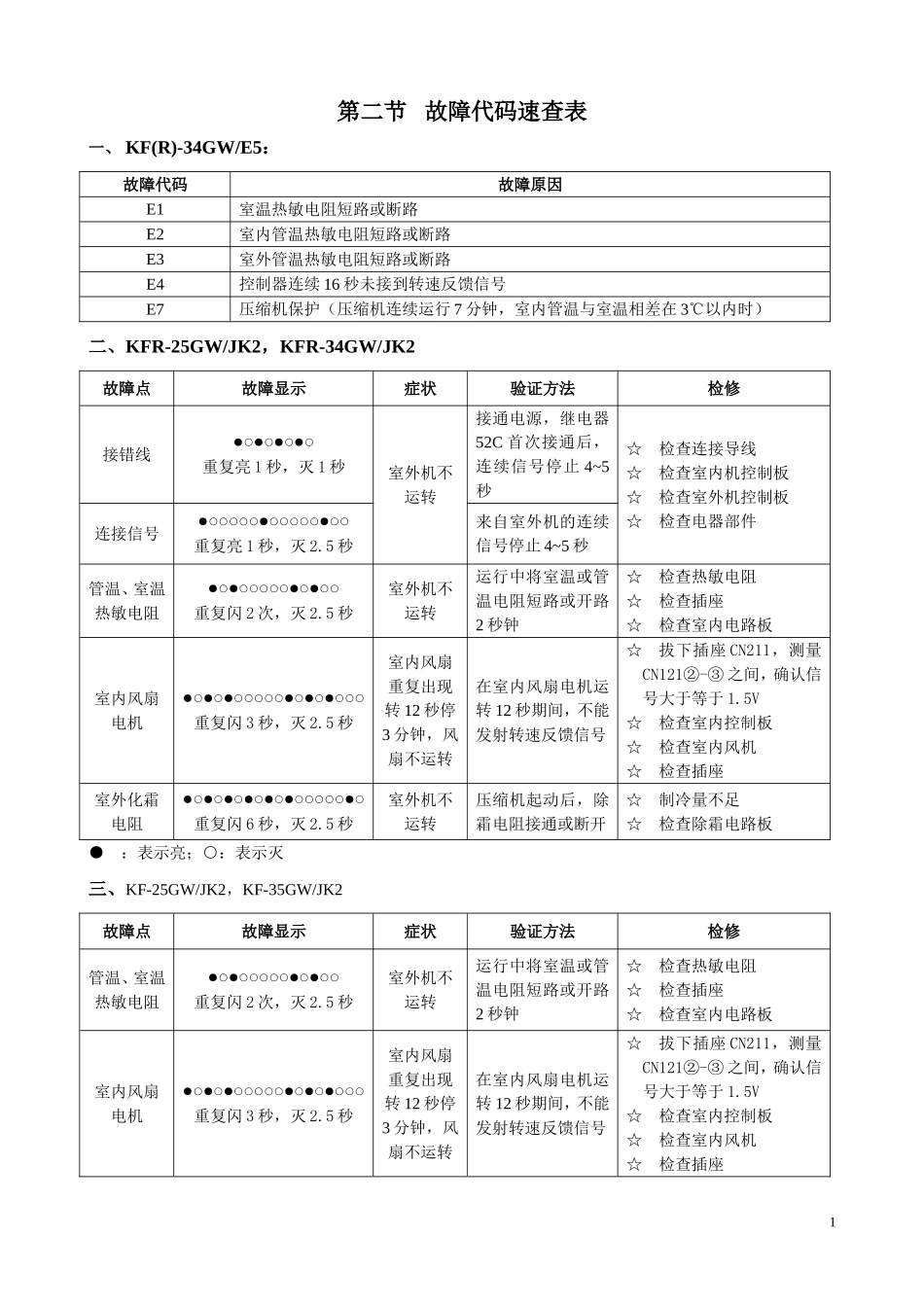

第二节故障代码速查表一、KF(R)-34GW/E5：故障代码故障原因E1室温热敏电阻短路或断路E2室内管温热敏电阻短路或断路E3室外管温热敏电阻短路或断路E4控制器连续16秒未接到转速反馈信号E7压缩机保护（压缩机连续运行7分钟，室内管温与室温相差在3℃以内时）二、KFR-25GW/JK2，KFR-34GW/JK2故障点故障显示症状验证方法检修接错线●○●○●○●○重复亮1秒，灭1秒室外机不运转接通电源，继电器52C首次接通后，连续信号停止4~5秒☆检查连接导线☆检查室内机控制板☆检查室外机控制板☆检查电器部件连接信号●○○○○○●○○○○○●○○重复亮1秒，灭2.5秒来自室外机的连续信号停止4~5秒管温、室温热敏电阻●○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆检查热敏电阻☆检查插座☆检查室内电路板室内风扇电机●○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆检查室内控制板☆检查室内风机☆检查插座室外化霜电阻●○●○●○●○●○●○○○○○●○重复闪6秒，灭2.5秒室外机不运转压缩机起动后，除霜电阻接通或断开☆制冷量不足☆检查除霜电路板●：表示亮；○：表示灭三、KF-25GW/JK2，KF-35GW/JK2故障点故障显示症状验证方法检修管温、室温热敏电阻●○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆检查热敏电阻☆检查插座☆检查室内电路板室内风扇电机●○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆检查室内控制板☆检查室内风机☆检查插座1四、KFR-51LW/Aa2，KFR-51LW/Ba2故障显示部位故障部位原因解决措施27℃灯闪烁室内机结霜保护☆空气循环不畅☆室内机风扇电机不工作☆移去障碍物或清洗滤网☆检查室内风扇电机28℃灯闪烁室外机组室内、外机连接线错误☆检查接线☆检查室外机29℃灯闪烁管温热敏电阻☆插头接触不良☆热敏电阻损坏☆检查接线☆检查热敏电阻☆检查室内控制板30℃灯闪烁室温热敏电阻☆插头接触不良☆热敏电阻损坏☆检查接线☆检查热敏电阻☆检查室内控制板五、KFR-75LW/(S)2，KFR-120LW/(S)a2（1）、自检（以下指示灯闪烁）TIMERTEMP▽▽故障部位原因检修方法12——29室外机组☆室内、外机接线错误☆室外机检测到异常状态☆室外管温热敏电阻☆检测到反转相位☆检查接线☆检查室外机☆检查室外管温电阻11——28室温热敏电阻☆插头接触不良☆热敏电阻失灵☆检查接线☆检查热敏电阻☆检查室内控制板10——27室内管温热敏电阻☆插头接触不良☆热敏电阻失灵☆检查接线☆检查热敏电阻☆检查室内控制板7——24预防铜管结霜和过热☆空气循环不畅☆室内机风扇电机不工作☆移去障碍物或清洗滤网☆检查室内风扇电机（1——18亮表示空调正处于自检状态）（2）、室外机故障代码闪烁的LED异常诊断原因检查方法LD1反相R、S和J相接触不良检查电源输送电路LD2缺相☆S相断开☆电源接通时保护器触点断开☆检查电源输送电路☆检查各保护器LD3室外管温电阻异常（断路或短路）☆室外热敏电阻损坏☆热敏电阻接触不良☆检查热敏电阻☆检查插头和控制板LD4高压开关（63H2）☆高压开关接触不良☆高压开关发生作用☆检查高压开关和室外风扇电机2☆制冷剂是否不足☆空气循环是非否不畅LD5热继电器（51C）☆热继电器接触不良☆热敏电阻继电器工作检查热继电器、压缩机和电源LD6温度开关（26C）☆温度开关接触不良☆温度开关工作☆检查温度开关☆检查制冷剂是否充足☆毛细管是否阻塞LD7过热保护☆热敏电阻损坏☆管温超过67℃☆检查热敏电阻☆检查室外风扇电机☆检查空气循环是否受阻LD8室外控制板输入电路异常脉冲输入不正常检查室外控制板六、KF-34GW/JK3，KFR-34GW/JK3室内管温传感器●○●○○○○○●○●○室内管温短路或断路1.5秒2.5秒室温传感...
