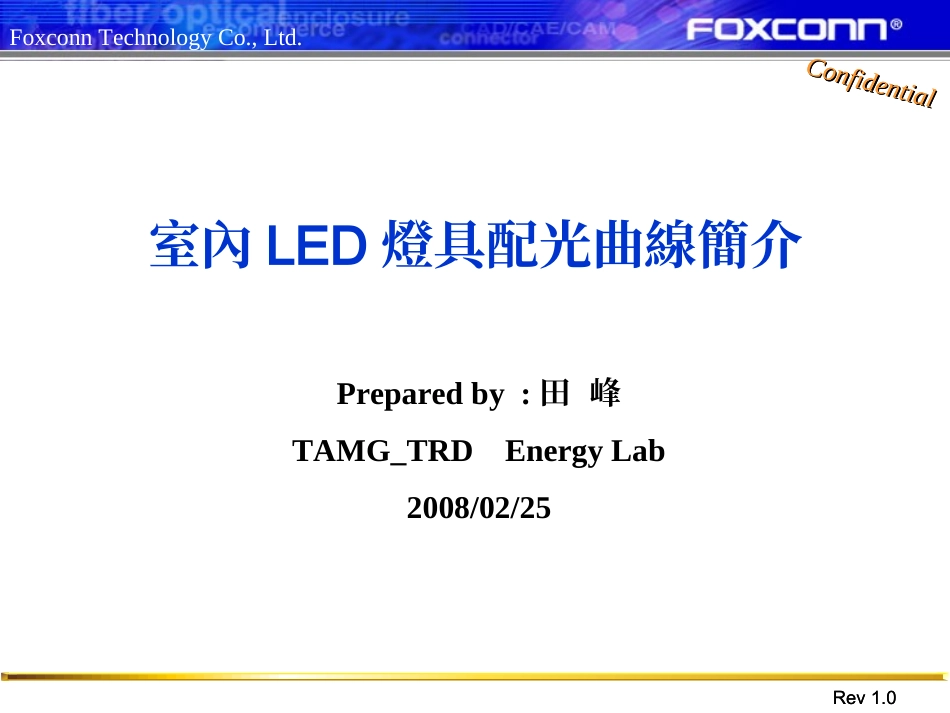

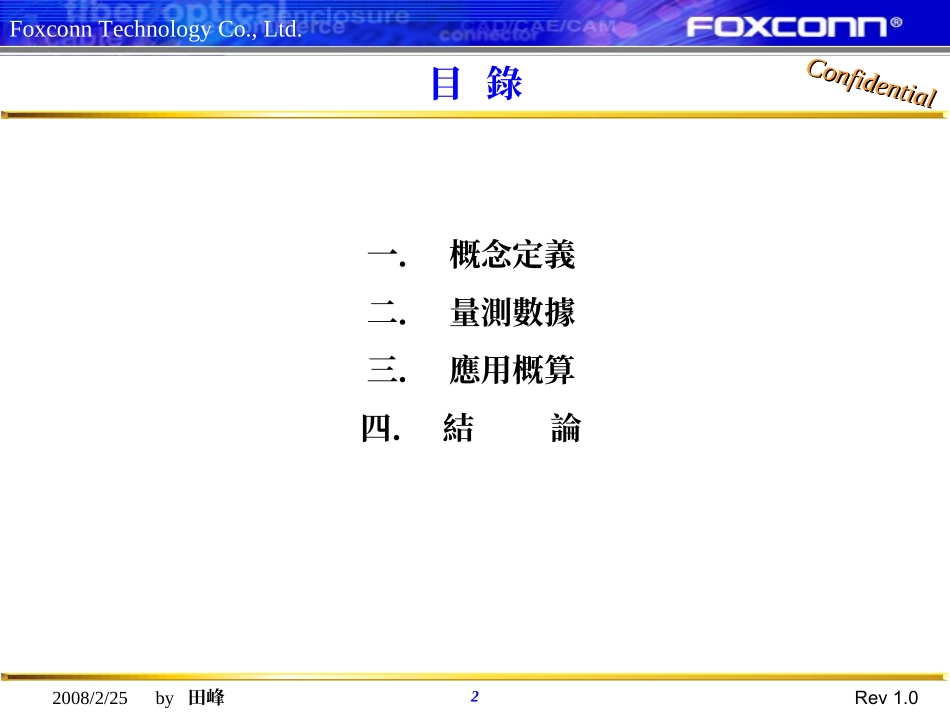

FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev1.0ConfidentialConfidentialRev1.0室內LED燈具配光曲線簡介Preparedby:田峰TAMG_TRDEnergyLab2008/02/25FoxconnTechnologyCo.,Ltd.2ConfidentialConfidential2008/2/25by田峰Rev1.0ConfidentialConfidential目錄一．概念定義二．量測數據三．應用概算四．結論FoxconnTechnologyCo.,Ltd.3ConfidentialConfidential2008/2/25by田峰Rev1.0ConfidentialConfidential概念定義配光曲線的定義︰表示一个灯具或光源发射出的光在空间中的分布情况。它可以记录灯具的光通量、光源数量、功率、功率因数、灯具效率等信息。配光曲線一般採用極座標來表示，因為LED的指向性較強，其只要用0~180。的極座標。按照其對稱性質通常可以分為︰轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非对称：就是指C0°-180°和C90°-270°任意一个剖面配光不对称的情况。按照其光束角可分為︰定義︰歐標－1/2光強角；美標－1/10光強角；寬配光︰>40deg.中配光︰20~40deg.窄配光︰<20deg.FoxconnTechnologyCo.,Ltd.4ConfidentialConfidential2008/2/25by田峰Rev1.0ConfidentialConfidential測試條件測試燈具︰FOXCONN75W室內燈測試系統︰EverfineGO1900SystemV1.0.128(分佈式光度計）Crange:0~360deg.Cinterval:10deg.γrange:0~90deg.γinterval:0.5deg.Testdistance:8.000mTemperature:25deg.Humidity:65.0%γCSensor燈具測試系統技術特性︰測量燈具的空間光強分佈曲線、光強數據、區域光通量、燈具效率、亮度分佈、利用係數、亮度限制曲線、眩光等級、概算曲線、最大允許距离比、有效發光角，上射光通量，下射光通量、等照度曲線、等光强曲線等光度參數。FoxconnTechnologyCo.,Ltd.5ConfidentialConfidential2008/2/25by田峰Rev1.0ConfidentialConfidential燈具測試數據測試︰電壓︰218.7V電流︰0.768A功率︰165.0W功率因素︰0.982燈泡參數光度測試數據出光口面積0.126m2最大光強2013cdS/MH(c0/180)0.95標稱功率164w燈具效率65.2%S/MH(c90/270)0.95額定電壓218v燈具光通量2446.7lmηup(c0-c180)0.0光源光通量3750.0lm照明類別直接ηdn(c0-c180)33.0%燈泡數量1效率ηup0ηup(c180-c360)0.0測試電壓219.0v效率ηdown65.2%ηdn(c180-c360)32.3%注︰1.燈具效率︰用環帶法計算出的燈具總光通量與光源光通量之比2.S/MH︰燈具照明區域半徑與挂燈高度之比表１page2oftestreportFoxconnTechnologyCo.,Ltd.6ConfidentialConfidential2008/2/25by田峰Rev1.0ConfidentialConfidential光通量統計光通量Luminousflux(符號:φ,單位:lm)光源在單位時間内所發出的能量,其中可產生視覺者（人能感覺出来的輻射通量）即稱為光通量。環帶光通量表︰表2page4oftestreport測試方法︰有積分球法和變角光度計法二種。變角光度計法測量結果比較精確，但是耗費的時間長，一般採用積分球法。計算公式︰∫2π0∫2π0F=I(θ,φ)sinθdθdφI(θ,φ)為光強函數；sinθdθdφ為微立體角；FoxconnTechnologyCo.,Ltd.7ConfidentialConfidential2008/2/25by田峰Rev1.0ConfidentialConfidential光强度Luminousintensity(符號:I,單位:cd)光源在某一方向立体角内之光通量大小，I=dΦ/dΩ。光強分佈曲線(一)圖１page2oftestreport圖2page8oftestreportFoxconnTechnologyCo.,Ltd.8ConfidentialConfidential2008/2/25by田峰Rev1.0ConfidentialConfidential光強分佈(一)光強值分佈表(LUMINOUSDISTRIBUTIIONINTENSITYDATA)一︰表3page10oftestreportFoxconnTechnologyCo.,Ltd.9ConfidentialConfidential2008/2/25by田峰Rev1.0ConfidentialConfidential光強分佈(二)光強值分佈表二︰表4page11oftestreportFoxconnTechnologyCo.,Ltd.10ConfidentialConfidential2008/2/25by田峰Rev1.0ConfidentialConfidential照度曲線照度illuminance(符號:E,單位:lx)单位被照面上接收到的光通量称为照度，E=dΦ/dΑ。燈具有效平均照度曲線Note:TheCurvesindicatetheilluminatedareaandtheav...
