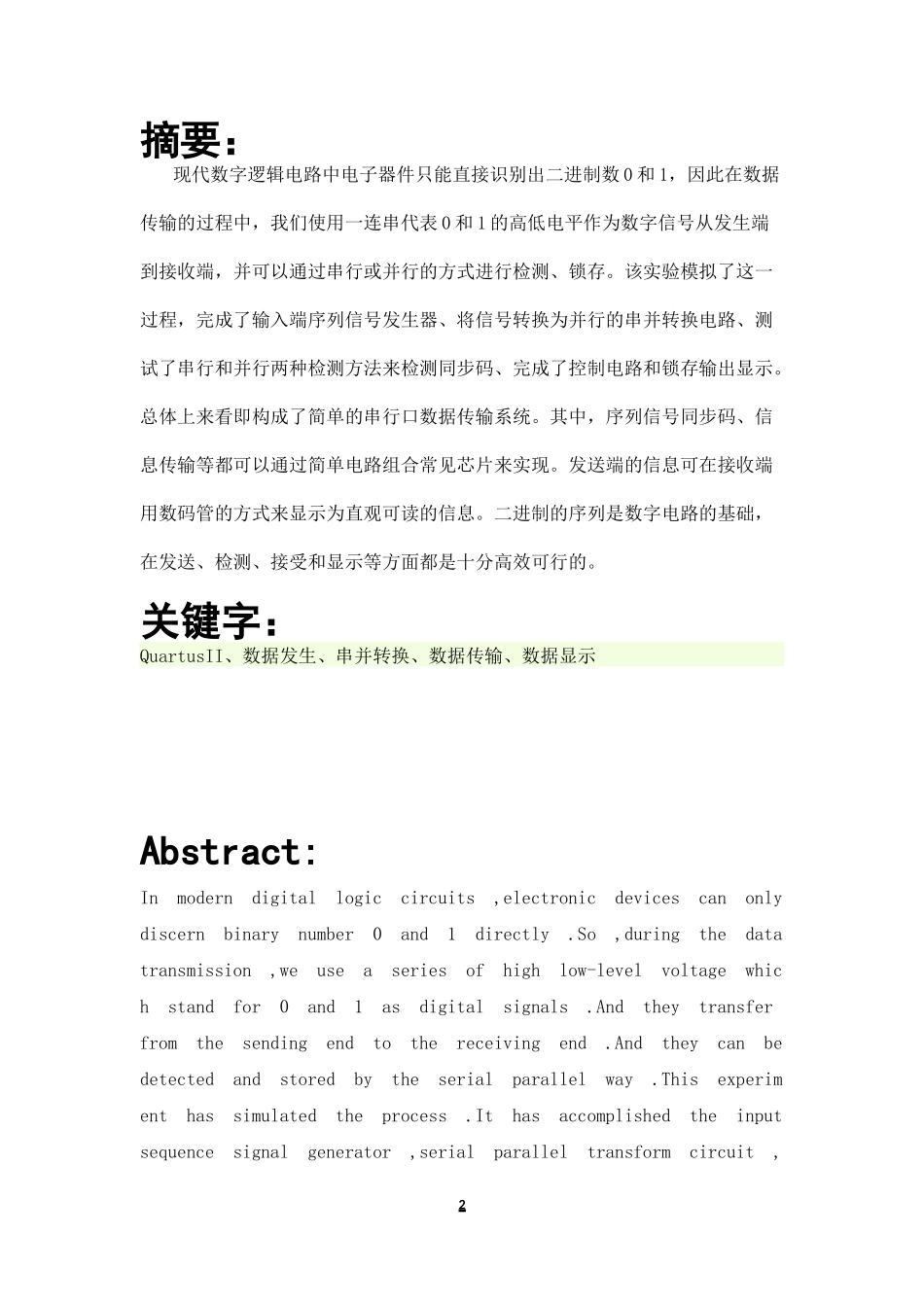

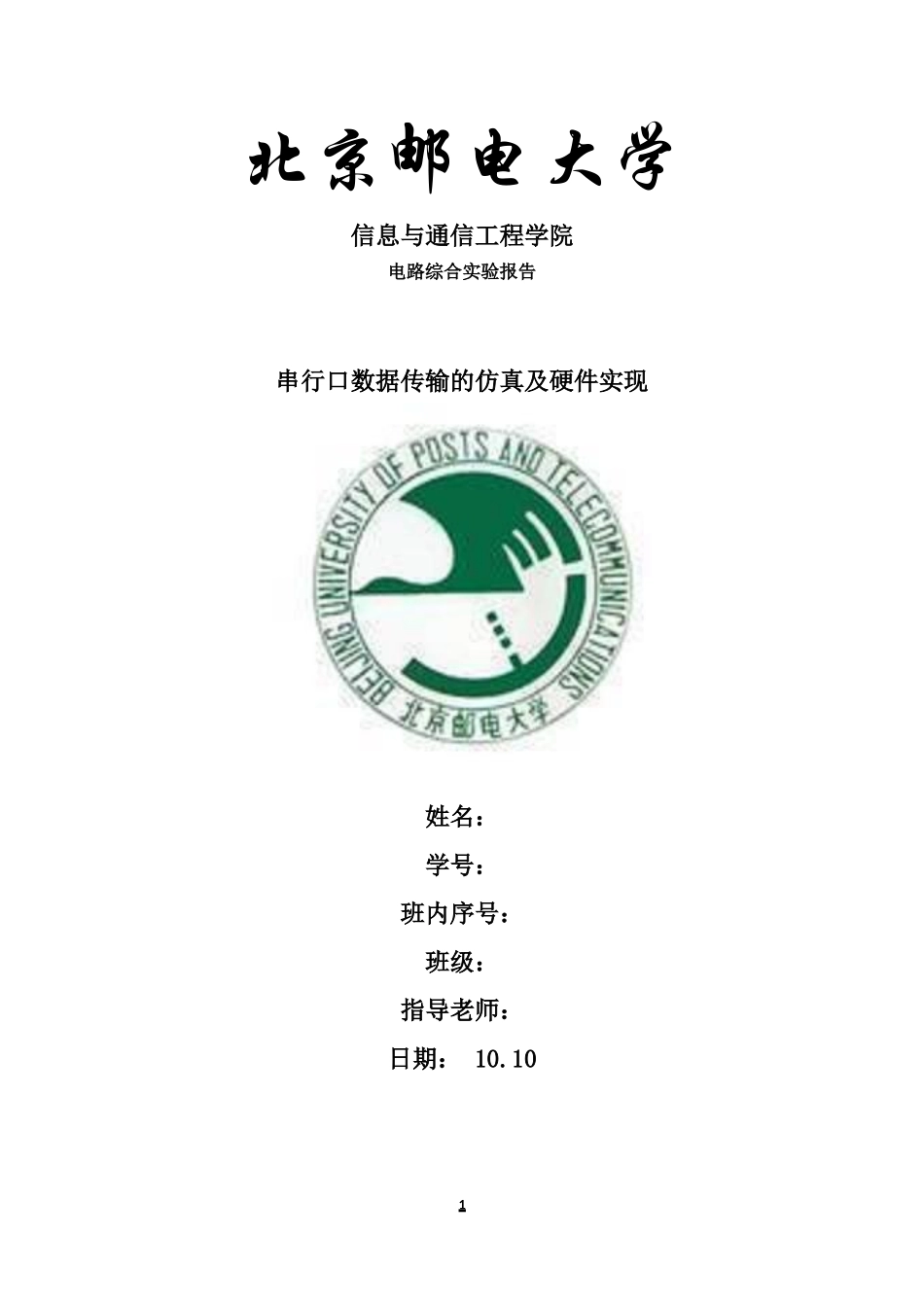

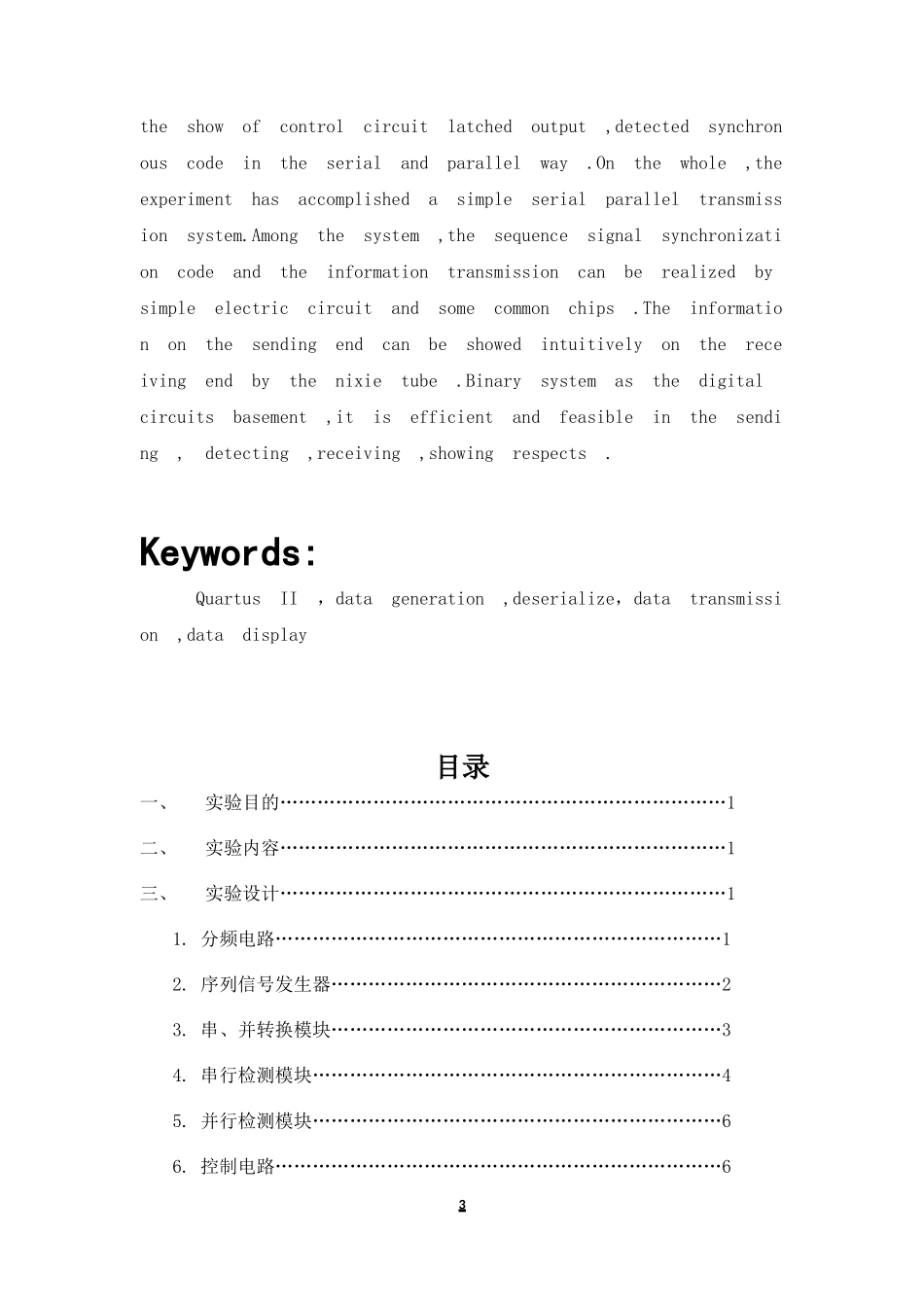

北京邮电大学信息与通信工程学院电路综合实验报告串行口数据传输的仿真及硬件实现姓名：学号：班内序号：班级：指导老师：日期：10.101摘要：现代数字逻辑电路中电子器件只能直接识别出二进制数0和1，因此在数据传输的过程中，我们使用一连串代表0和1的高低电平作为数字信号从发生端到接收端，并可以通过串行或并行的方式进行检测、锁存。该实验模拟了这一过程，完成了输入端序列信号发生器、将信号转换为并行的串并转换电路、测试了串行和并行两种检测方法来检测同步码、完成了控制电路和锁存输出显示。总体上来看即构成了简单的串行口数据传输系统。其中，序列信号同步码、信息传输等都可以通过简单电路组合常见芯片来实现。发送端的信息可在接收端用数码管的方式来显示为直观可读的信息。二进制的序列是数字电路的基础，在发送、检测、接受和显示等方面都是十分高效可行的。关键字：QuartusII、数据发生、串并转换、数据传输、数据显示Abstract:Inmoderndigitallogiccircuits,electronicdevicescanonlydiscernbinarynumber0and1directly.So,duringthedatatransmission,weuseaseriesofhighlow-levelvoltagewhichstandfor0and1asdigitalsignals.Andtheytransferfromthesendingendtothereceivingend.Andtheycanbedetectedandstoredbytheserialparallelway.Thisexperimenthassimulatedtheprocess.Ithasaccomplishedtheinputsequencesignalgenerator,serialparalleltransformcircuit,2theshowofcontrolcircuitlatchedoutput,detectedsynchronouscodeintheserialandparallelway.Onthewhole,theexperimenthasaccomplishedasimpleserialparalleltransmissionsystem.Amongthesystem,thesequencesignalsynchronizationcodeandtheinformationtransmissioncanberealizedbysimpleelectriccircuitandsomecommonchips.Theinformationonthesendingendcanbeshowedintuitivelyonthereceivingendbythenixietube.Binarysystemasthedigitalcircuitsbasement,itisefficientandfeasibleinthesending,detecting,receiving,showingrespects.Keywords:QuartusII，datageneration,deserialize，datatransmission,datadisplay目录一、实验目的………………………………………………………………1二、实验内容………………………………………………………………1三、实验设计………………………………………………………………11.分频电路………………………………………………………………12.序列信号发生器………………………………………………………23.串、并转换模块………………………………………………………34.串行检测模块…………………………………………………………45.并行检测模块…………………………………………………………66.控制电路………………………………………………………………637.锁存显示模块…………………………………………………………78.总体电路图和仿真结果………………………………………………79.纠错电路（未完成）…………………………………………………9四、实验的硬件实现及结果分析…………………………………………10五、遇到的问题与解决方法………………………………………………13六、心得体会………………………………………………………………14七、参考文献………………………………………………………………15八、附录4一、实验目的串行口数据传输是数字系统中常用的一种数据传输方式。本次课程设计要求学生综合数字逻辑电路和串行口通信的有关知识，用硬件独立设计完成一个简单的串行口数据传输系统。二、实验内容实验要求学生用硬件独立设计完成一个简单的串行口数据传输系统。系统框图如下：系统分为发送端、接收端两部分，发送端主要是同步字符，结束字符，时钟电路和信息码发生器。接收端包括串、并转换电路，字符检测电路，控制电路，锁存接受和显示电路。各模块之间数据传输关系如系统框图所示。实验要求发送端信息码为：111100010011010，由信息码形成电路实现。其中，同步码为：1111000（信息码前七位），要求在电路板加电后，首先显示同步码...
