办公大楼综合布线系统设计方案VIP免费

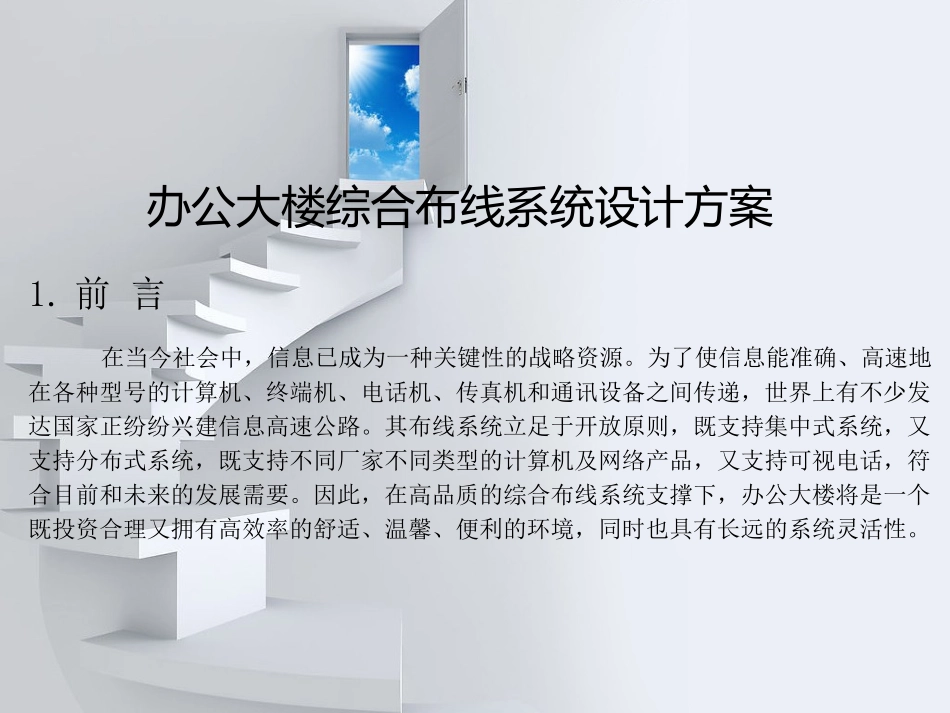

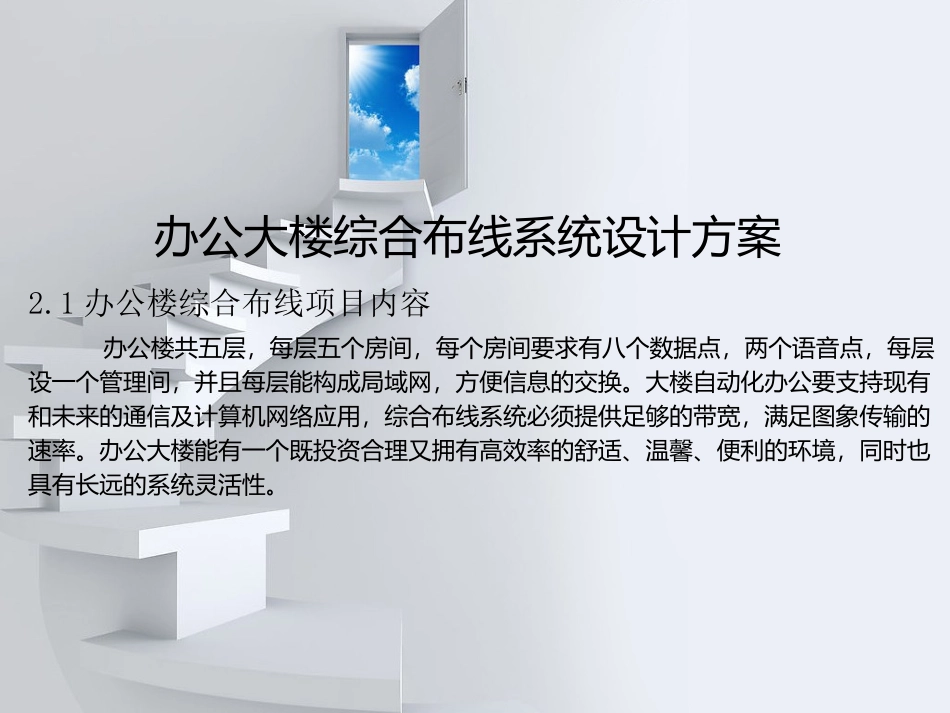

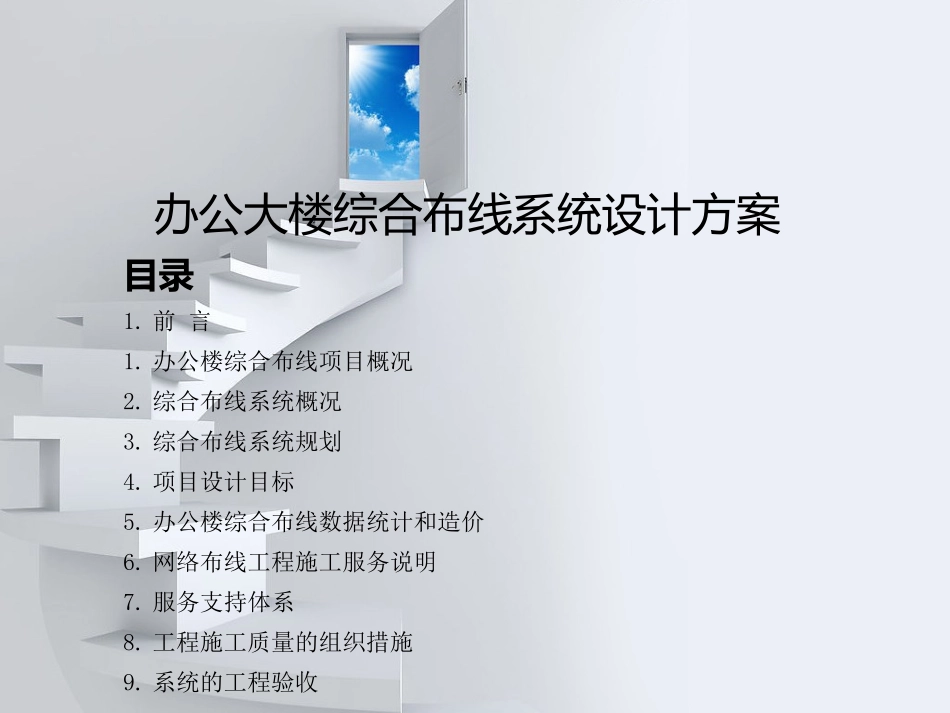

办公大楼综合布线系统设计方案目录1.前言1.办公楼综合布线项目概况2.综合布线系统概况3.综合布线系统规划4.项目设计目标5.办公楼综合布线数据统计和造价6.网络布线工程施工服务说明7.服务支持体系8.工程施工质量的组织措施9.系统的工程验收办公大楼综合布线系统设计方案1.前言在当今社会中，信息已成为一种关键性的战略资源。为了使信息能准确、高速地在各种型号的计算机、终端机、电话机、传真机和通讯设备之间传递，世界上有不少发达国家正纷纷兴建信息高速公路。其布线系统立足于开放原则，既支持集中式系统，又支持分布式系统，既支持不同厂家不同类型的计算机及网络产品，又支持可视电话，符合目前和未来的发展需要。因此，在高品质的综合布线系统支撑下，办公大楼将是一个既投资合理又拥有高效率的舒适、温馨、便利的环境，同时也具有长远的系统灵活性。办公大楼综合布线系统设计方案2.1办公楼综合布线项目内容办公楼共五层，每层五个房间，每个房间要求有八个数据点，两个语音点，每层设一个管理间，并且每层能构成局域网，方便信息的交换。大楼自动化办公要支持现有和未来的通信及计算机网络应用，综合布线系统必须提供足够的带宽，满足图象传输的速率。办公大楼能有一个既投资合理又拥有高效率的舒适、温馨、便利的环境，同时也具有长远的系统灵活性。办公大楼综合布线系统设计方案2.2办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。开放性：采用标准RJ45接口，兼容不同厂家的标准产品。灵活性：水平子系统支持语音、数据，支持10Base-T、100Base-T等。可靠性：高品质布线系统，通过标准测试与验证，提供15年以上质保。先进性：采用目前流行，具有一定先进技术的超五类系列产品。易于管理。面板、配线架有明显标识，机房线路管理、维护方便。办公大楼综合布线系统设计方案2.3有关技术要求符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。办公大楼综合布线系统设计方案3.1综合布线的特点1、综合布线是一套标准的配线系统，综合了所有的语音、数据、图像与监控等设备。2、综合布线对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与配线架、相同的插头和模块插孔。3、综合布线采用模块化设计，所有的接插件都是积木标准件，易于扩充及重新配置。4、综合布线系统采用高品质的标准材料，以组合压接的方式构成一套高标准通道，所有器件均通过UL、CSR及ATM认证。5、综合布线系统属于一次性投资的项目办公大楼综合布线系统设计方案3.2综合布线系统结构综合布线的优点◆全系列产品◆开放的系统体系◆先进的互连结构◆模块化的设计◆灵活性◆管理的简易性◆扩充的方便性◆集散式的管理思想◆构建及操作费用的节省◆多厂商的支持办公大楼综合布线系统设计方案3.3布线系统的结构综合布线采用星型拓扑结构。该结构下的每个分支子系统都是相对独立的单元，对每个分支子系统的改动都不影响其它子系统，只要改变节点连接方式就可使综合布线在星型、总线形、环型、树型等结构之间进行转换。综合布线采用模块化的结构。按每个模块的作用，可把它划分成6个部分，如图所示。这6个部分可以概括成“一间、二区、三个子系统”，即：◆设备间◆工作区◆管理区◆水平子系统◆干线子系统◆建筑群子系统办公大楼综合布线系统设计方案3.4布线设计施工应满足的标准－ISO11801国际建筑通用布线标准－IEEE100BASE-T100兆以太网－CCITTISDN综合业务数据网络标准－IEEE802.310BASE-T光纤分布数据接口（FDDI）标准－IEEE802.5TOKENRING办公大楼综合布线系统设计方案4.1项目设计目标兼容性：...
