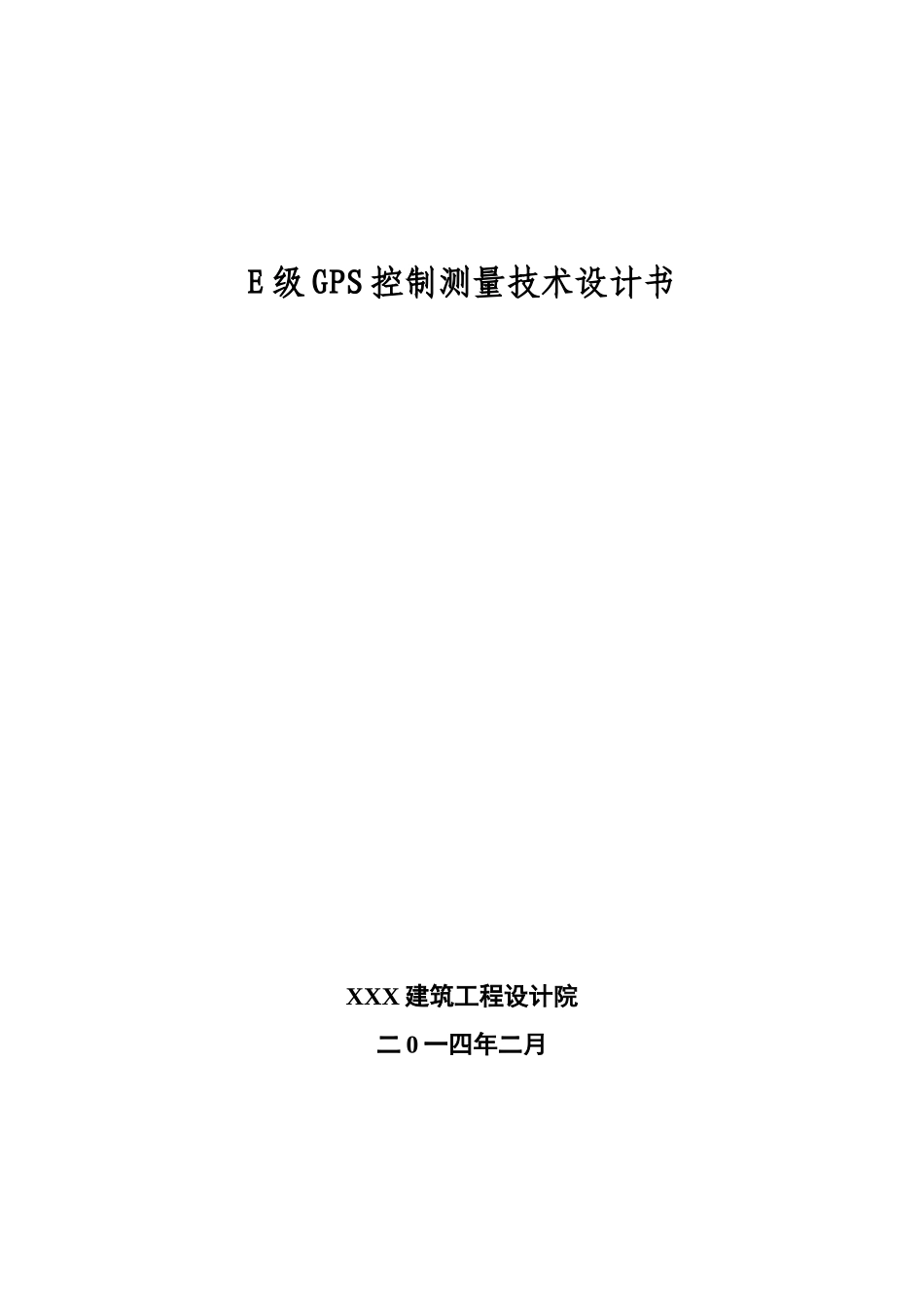

E级GPS控制测量技术设计书VIP免费

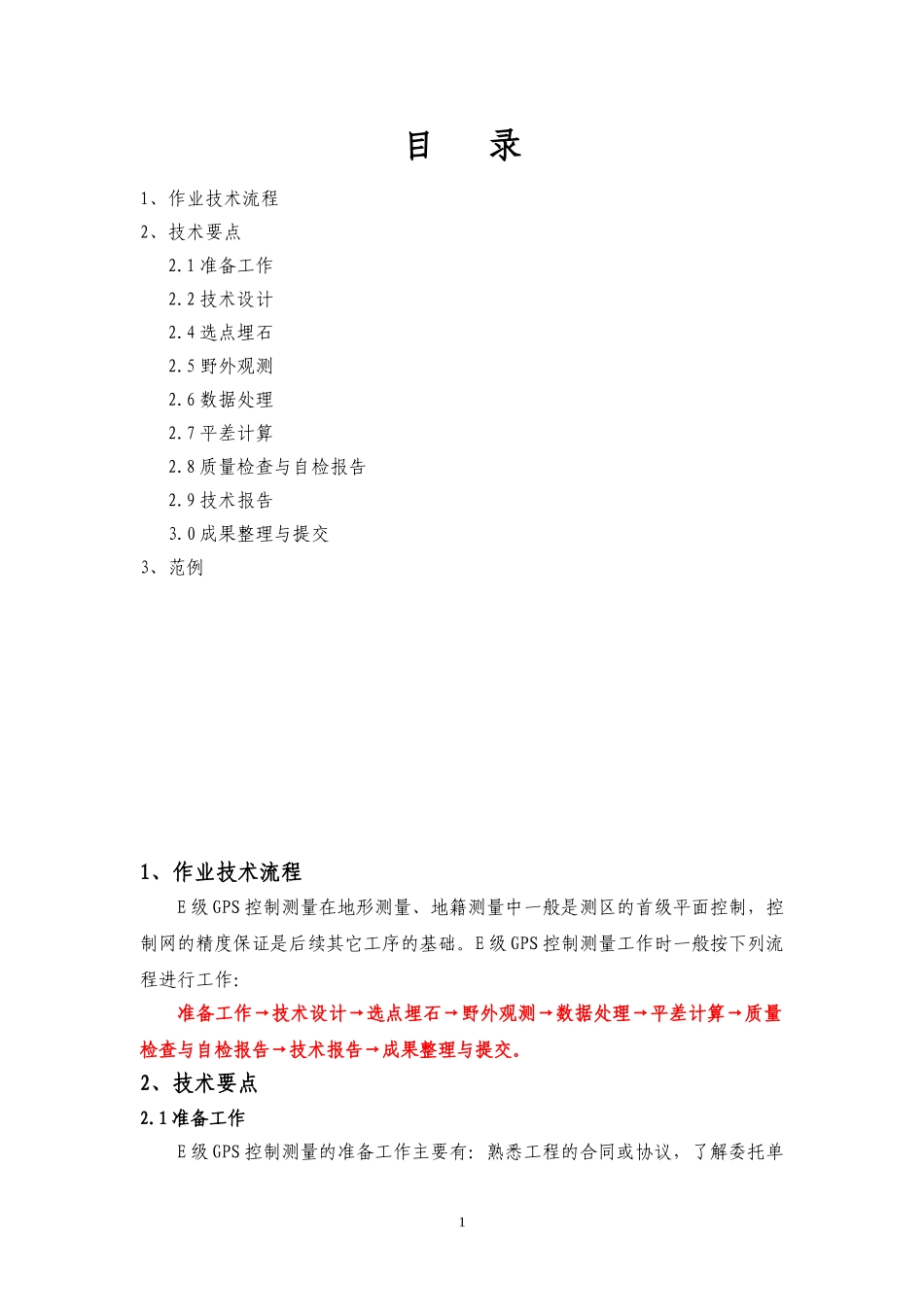

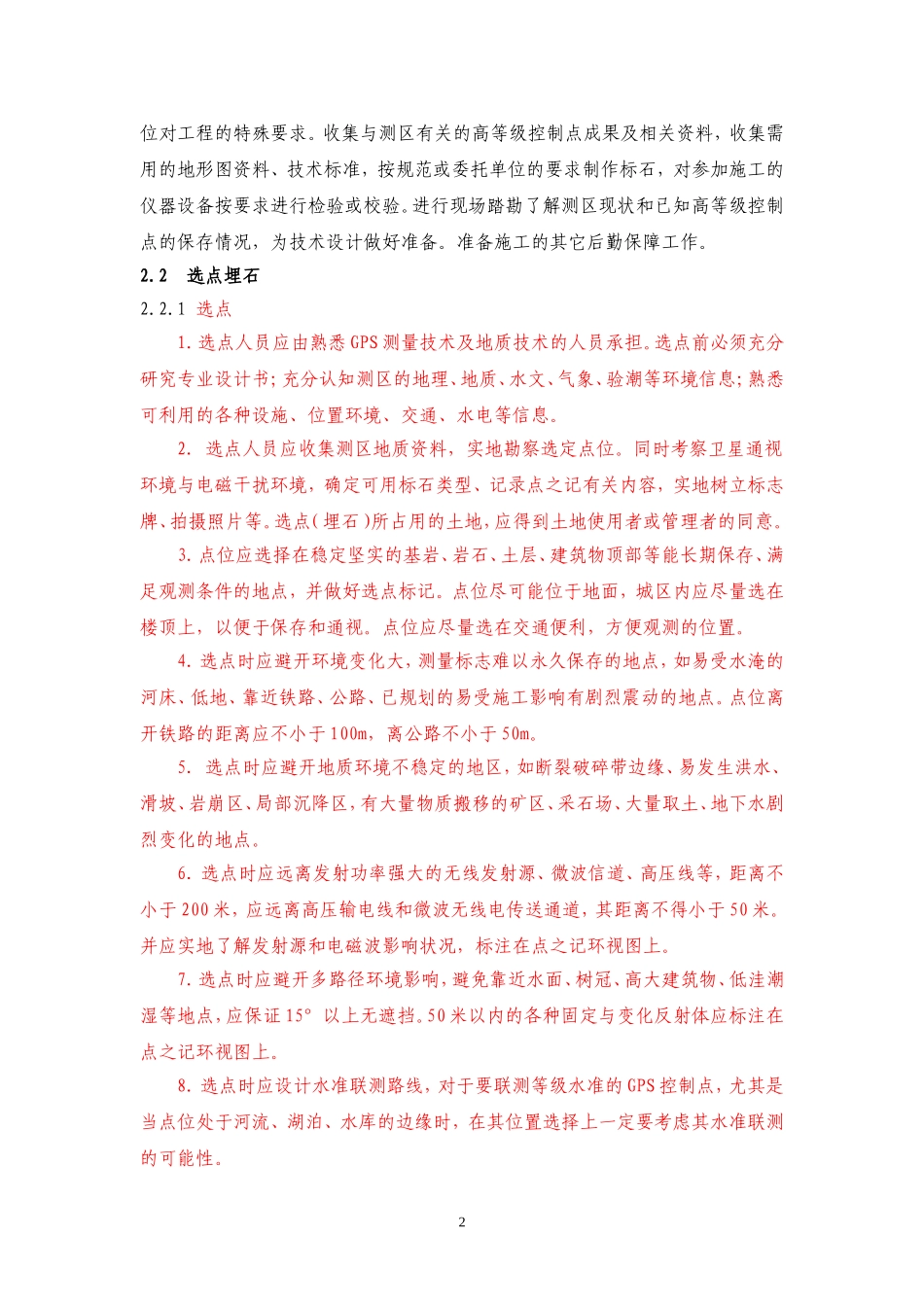

E级GPS控制测量技术设计书XXX建筑工程设计院二0一四年二月目录1、作业技术流程2、技术要点2.1准备工作2.2技术设计2.4选点埋石2.5野外观测2.6数据处理2.7平差计算2.8质量检查与自检报告2.9技术报告3.0成果整理与提交3、范例1、作业技术流程E级GPS控制测量在地形测量、地籍测量中一般是测区的首级平面控制，控制网的精度保证是后续其它工序的基础。E级GPS控制测量工作时一般按下列流程进行工作：准备工作→技术设计→选点埋石→野外观测→数据处理→平差计算→质量检查与自检报告→技术报告→成果整理与提交。2、技术要点2.1准备工作E级GPS控制测量的准备工作主要有：熟悉工程的合同或协议，了解委托单1位对工程的特殊要求。收集与测区有关的高等级控制点成果及相关资料，收集需用的地形图资料、技术标准，按规范或委托单位的要求制作标石，对参加施工的仪器设备按要求进行检验或校验。进行现场踏勘了解测区现状和已知高等级控制点的保存情况，为技术设计做好准备。准备施工的其它后勤保障工作。2.2选点埋石2.2.1选点1．选点人员应由熟悉GPS测量技术及地质技术的人员承担。选点前必须充分研究专业设计书；充分认知测区的地理、地质、水文、气象、验潮等环境信息；熟悉可利用的各种设施、位置环境、交通、水电等信息。2.选点人员应收集测区地质资料，实地勘察选定点位。同时考察卫星通视环境与电磁干扰环境，确定可用标石类型、记录点之记有关内容，实地树立标志牌、拍摄照片等。选点（埋石）所占用的土地，应得到土地使用者或管理者的同意。3．点位应选择在稳定坚实的基岩、岩石、土层、建筑物顶部等能长期保存、满足观测条件的地点，并做好选点标记。点位尽可能位于地面，城区内应尽量选在楼顶上，以便于保存和通视。点位应尽量选在交通便利，方便观测的位置。4．选点时应避开环境变化大，测量标志难以永久保存的地点，如易受水淹的河床、低地、靠近铁路、公路、已规划的易受施工影响有剧烈震动的地点。点位离开铁路的距离应不小于100m，离公路不小于50m。5.选点时应避开地质环境不稳定的地区，如断裂破碎带边缘、易发生洪水、滑坡、岩崩区、局部沉降区，有大量物质搬移的矿区、采石场、大量取土、地下水剧烈变化的地点。6．选点时应远离发射功率强大的无线发射源、微波信道、高压线等，距离不小于200米，应远离高压输电线和微波无线电传送通道，其距离不得小于50米。并应实地了解发射源和电磁波影响状况，标注在点之记环视图上。7．选点时应避开多路径环境影响，避免靠近水面、树冠、高大建筑物、低洼潮湿等地点，应保证15°以上无遮挡。50米以内的各种固定与变化反射体应标注在点之记环视图上。8．选点时应设计水准联测路线，对于要联测等级水准的GPS控制点，尤其是当点位处于河流、湖泊、水库的边缘时，在其位置选择上一定要考虑其水准联测的可能性。29．选点完成后提交工作总结；及其它相关资料，包括点之记信息、本点与相邻点网图、实地选点方案等。10．选点结束后，实地选点方案必须经过业主或质检部门检查验收，合格后方可进入埋石阶段。2.2.2埋石2.2.2.1标石类型、规格及制作1．标石类型：地面采用GB/T18314-2001《全球定位系统（GPS）测量规范》中的混凝土普通标石（i），楼顶采用建筑物上标石（j）。标石尺寸如下：①地面标石：基座：长、宽各70cm，厚30cm（现场混凝土浇灌，代替盘石）。柱石:下底宽40cm，上底宽20cm，高60cm（预制）。指示盘(保护井盖)：长、宽各60cm，厚度15cm（预制）；指示盘顶面刻绘“D或E级GPS×××（点号）；严禁碰动；埋石年月（2014.01）”。警示桩：长方体，20×20×60cm（预制）。在警示桩上部30cm范围内竖排分左右两行刻印“测量标志”及“严禁破坏”字样。②楼顶标石：下底30cm，上底20cm，高15cm（现场混凝土浇灌）。2．中心标志：采用采用长10cm、直径4cm的铜质或不锈钢标志。在金属标志的正中位置用小钻头凿刻深2.0mm、粗1.0mm的小洞作为GPS观测的对中点。在标志表面刻印“D或E级GPS点”字样。3．标石规格4．标石制作：柱石、保护盖、指示盘、警示桩采用预制，其余为现场浇灌。2.4.2标石埋设标石埋设质量直接关系到成果的使用寿命，必须...
