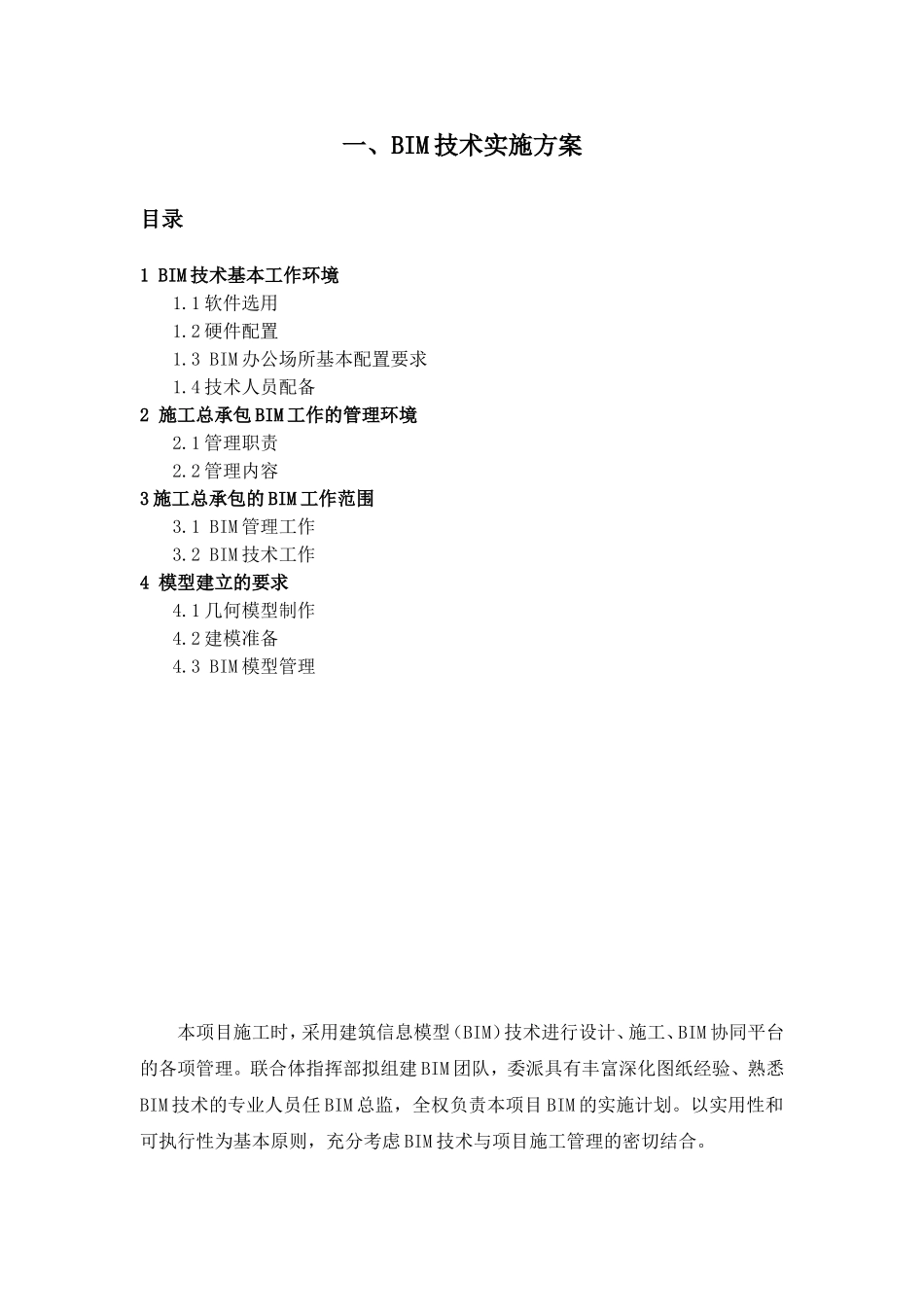

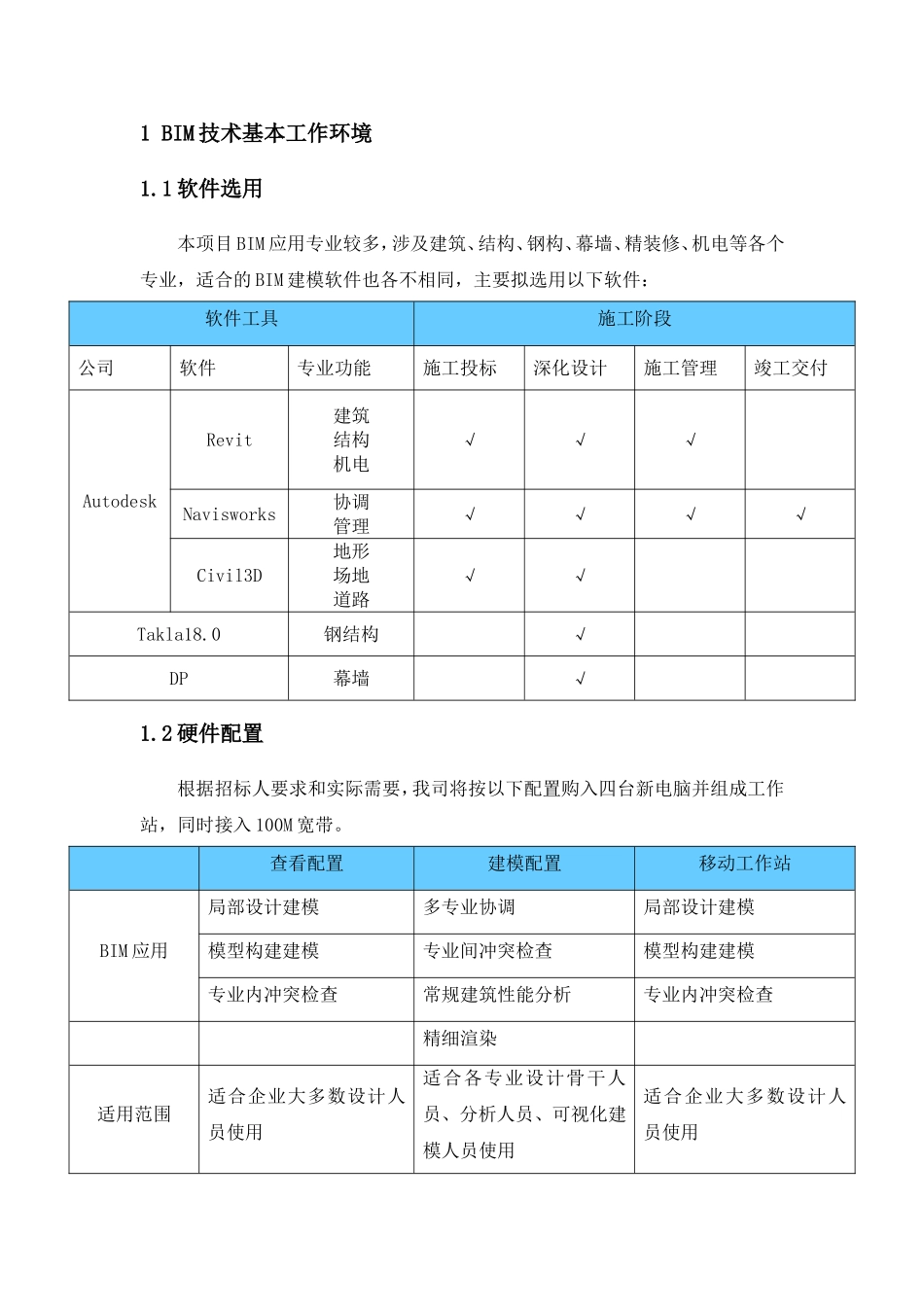

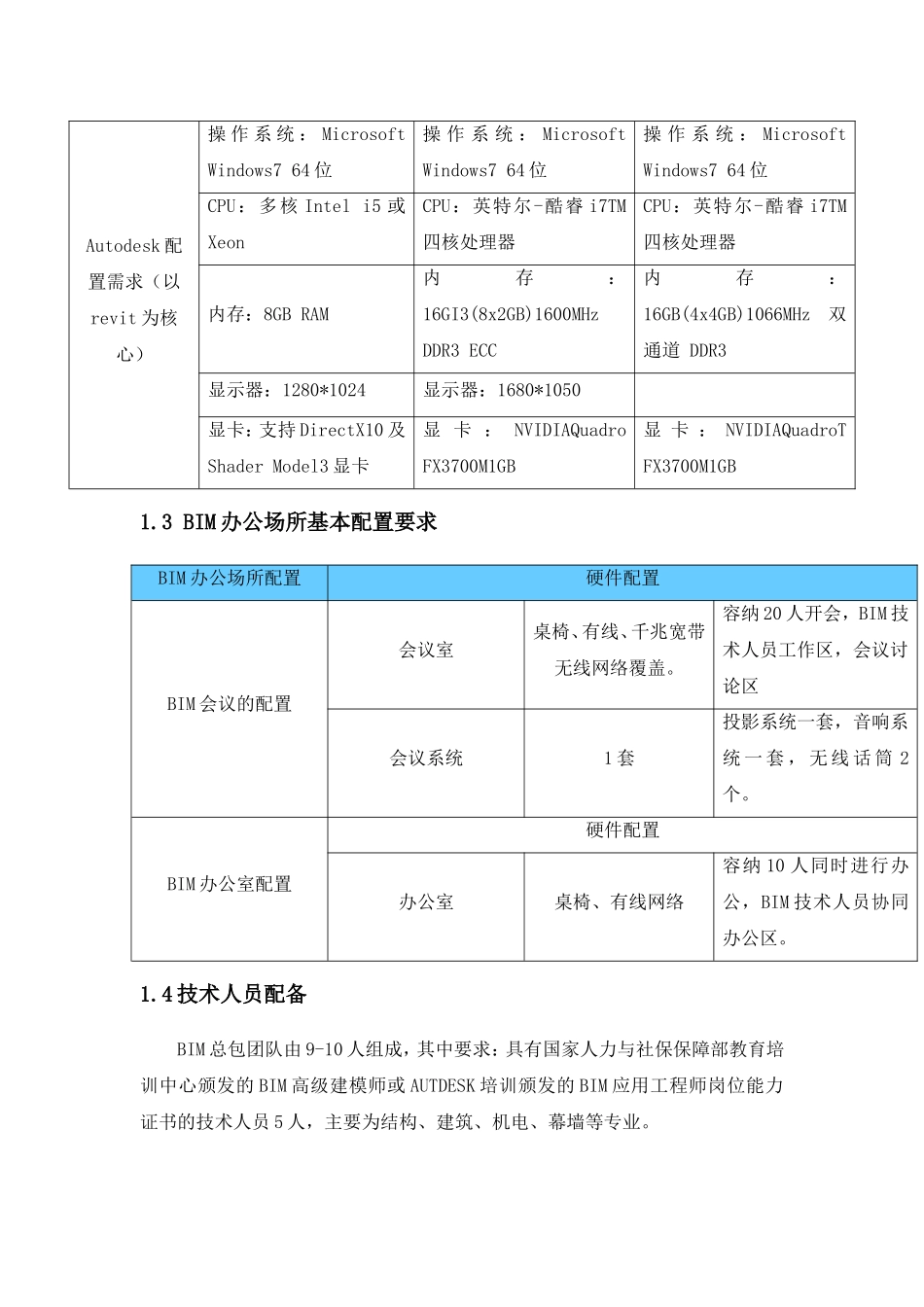

一、BIM技术实施方案目录1BIM技术基本工作环境1.1软件选用1.2硬件配置1.3BIM办公场所基本配置要求1.4技术人员配备2施工总承包BIM工作的管理环境2.1管理职责2.2管理内容3施工总承包的BIM工作范围3.1BIM管理工作3.2BIM技术工作4模型建立的要求4.1几何模型制作4.2建模准备4.3BIM模型管理本项目施工时，采用建筑信息模型（BIM）技术进行设计、施工、BIM协同平台的各项管理。联合体指挥部拟组建BIM团队，委派具有丰富深化图纸经验、熟悉BIM技术的专业人员任BIM总监，全权负责本项目BIM的实施计划。以实用性和可执行性为基本原则，充分考虑BIM技术与项目施工管理的密切结合。1BIM技术基本工作环境1.1软件选用本项目BIM应用专业较多，涉及建筑、结构、钢构、幕墙、精装修、机电等各个专业，适合的BIM建模软件也各不相同，主要拟选用以下软件：软件工具施工阶段公司软件专业功能施工投标深化设计施工管理竣工交付AutodeskRevit建筑结构机电√√√Navisworks协调管理√√√√Civil3D地形场地道路√√Takla18.0钢结构√DP幕墙√1.2硬件配置根据招标人要求和实际需要，我司将按以下配置购入四台新电脑并组成工作站，同时接入100M宽带。查看配置建模配置移动工作站BIM应用局部设计建模多专业协调局部设计建模模型构建建模专业间冲突检查模型构建建模专业内冲突检查常规建筑性能分析专业内冲突检查精细渲染适用范围适合企业大多数设计人员使用适合各专业设计骨干人员、分析人员、可视化建模人员使用适合企业大多数设计人员使用Autodesk配置需求（以revit为核心）操作系统：MicrosoftWindows764位操作系统：MicrosoftWindows764位操作系统：MicrosoftWindows764位CPU：多核Inteli5或XeonCPU：英特尔-酷睿i7TM四核处理器CPU：英特尔-酷睿i7TM四核处理器内存：8GBRAM内存：16GI3(8x2GB)1600MHzDDR3ECC内存：16GB(4x4GB)1066MHz双通道DDR3显示器：1280*1024显示器：1680*1050显卡：支持DirectX10及ShaderModel3显卡显卡：NVIDIAQuadroFX3700M1GB显卡：NVIDIAQuadroTFX3700M1GB1.3BIM办公场所基本配置要求BIM办公场所配置硬件配置BIM会议的配置会议室桌椅、有线、千兆宽带无线网络覆盖。容纳20人开会，BIM技术人员工作区，会议讨论区会议系统1套投影系统一套，音响系统一套，无线话筒2个。BIM办公室配置硬件配置办公室桌椅、有线网络容纳10人同时进行办公，BIM技术人员协同办公区。1.4技术人员配备BIM总包团队由9-10人组成，其中要求：具有国家人力与社保保障部教育培训中心颁发的BIM高级建模师或AUTDESK培训颁发的BIM应用工程师岗位能力证书的技术人员5人，主要为结构、建筑、机电、幕墙等专业。2BIM工作的管理环境本项目施工中所有工作内容的BIM工作均由本次招标的施工总承包负责进行全面实施及管理。2.1管理职责职称职责BIM设计团队BIM总监监督、检查项目执行进展BIM技术负责人负责项目的管理、协调、统筹、审批、资源调配；负责项目部内部的培训组织、考核、评审BIM协调员负责与施工单位的联系工作；负责与BIM小组进行工作对接BIM机电专业负责人负责BIM机电给排水、暖通、电气模型建立、维护、共享、管理等工作，负责审核BIM模型及数据，确保模型与相关的施工图纸、图纸设计变更、签证单、技术核定单、工程联系单、施工方案保持一致；管线综合，净高检查，支吊架深化，出预留孔洞报告；负责各专业相关工作的协调、配合BIM土建专业负责人负责BIM桩基模型、围护桩模型、建筑模型、结构模型、场布模型、幕墙模型建立、维护、共享、管理等工作，负责审核BIM模型及数据，确保模型与相关的施工图纸、图纸设计变更、签证单、技术核定单、工程联系单、施工方案保持一致；施工进度计划模拟；施工各阶段渲染效果图；负责各专业相关工作的协调、配合BIM施工团队BIM协调员负责与设计单位的联系工作；负责与BIM小组进行工作对接BIM各专业负责人负责相关专业对应现场施工的需求，与BIM团队进行交流，共同解决施工期间遇到问题2.2管理内容施工总承包的基本工作：基于BIM模型的碰撞检测，总承包人负责碰撞检测的统筹管理，结合BIM建模计划，明确碰撞检测计划及相关要求。总承包人负责组织多专业碰撞检测，并形成专...
