UG钣金件实例教程VIP免费

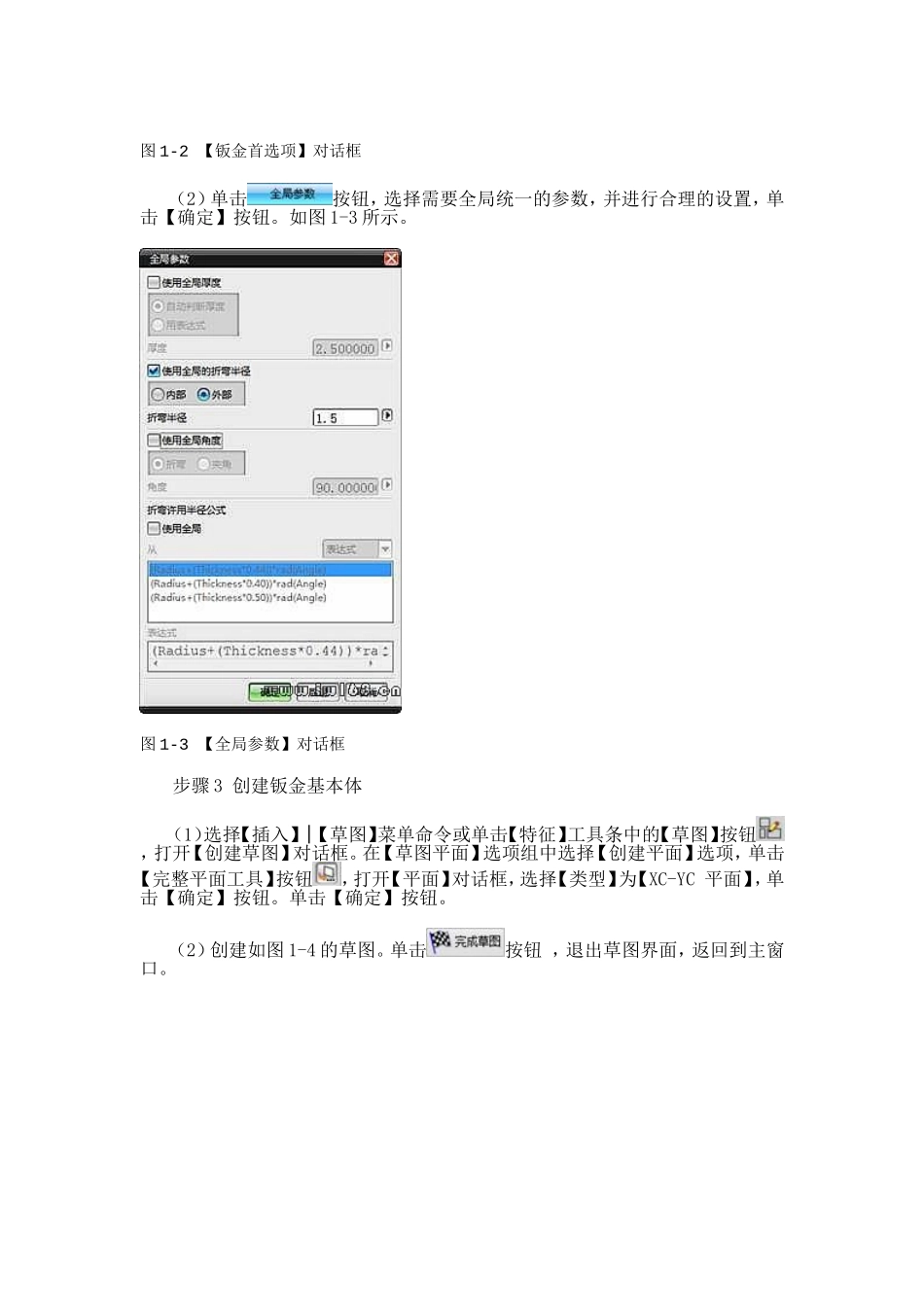

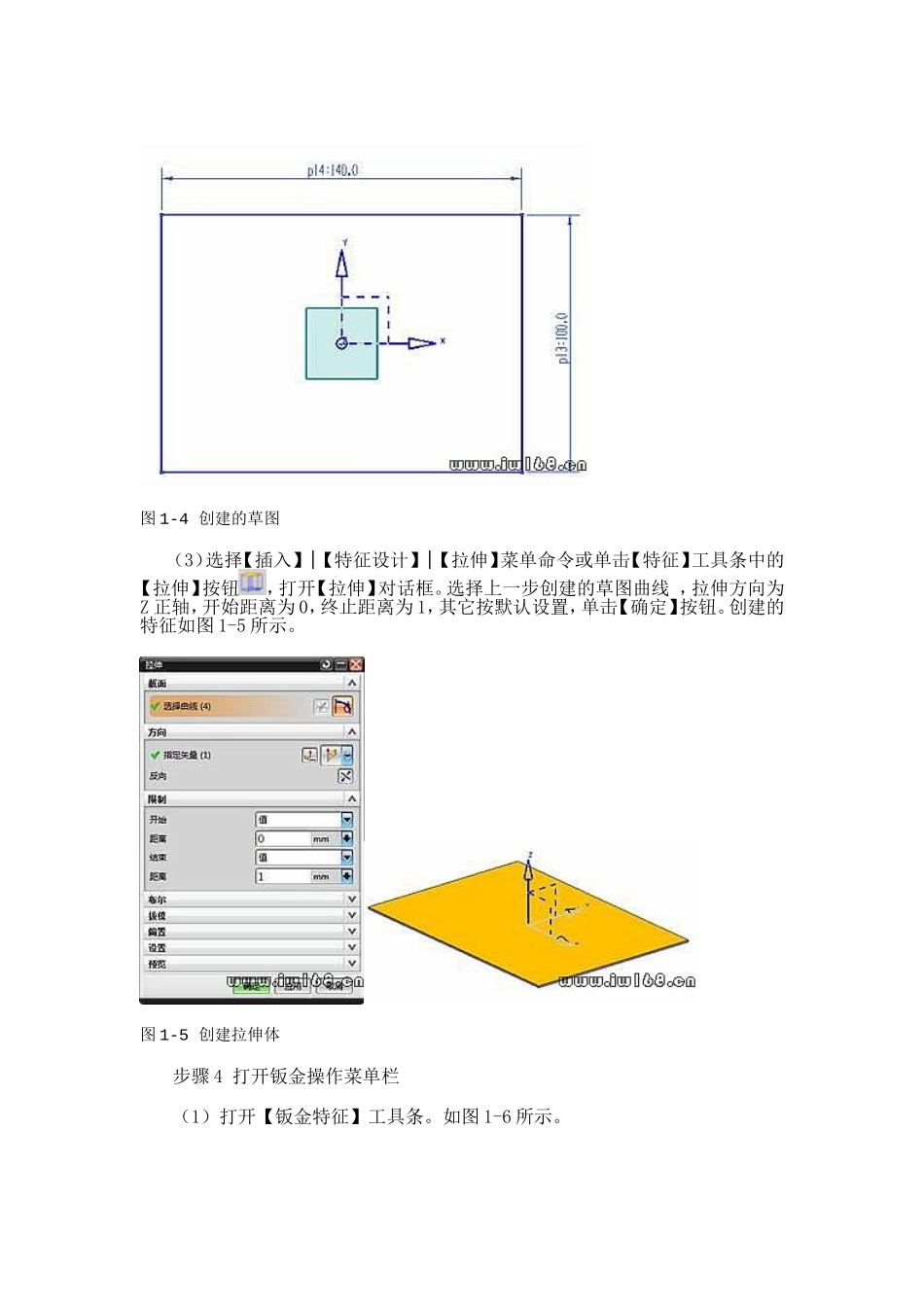

UG钣金件实例教程作者Lyzsy2005浏览7677发布时间11/12/05图1-1UG钣金范例的最终效果步骤1新建文件（1）在桌面上双击NX6.0图标，启动SIEMENSNX6.0。（2）选择模型文件，然后确定。步骤2钣金设置（1）选择【首选项】|【钣金】菜单命令，打开【钣金首选项】对话框，默认的【部件材料】是“steel（钢）”，用户可以选择其他的材料，如铝、镁等，如图1-2所示。图1-2【钣金首选项】对话框（2）单击按钮，选择需要全局统一的参数，并进行合理的设置，单击【确定】按钮。如图1-3所示。图1-3【全局参数】对话框步骤3创建钣金基本体（1）选择【插入】│【草图】菜单命令或单击【特征】工具条中的【草图】按钮，打开【创建草图】对话框。在【草图平面】选项组中选择【创建平面】选项，单击【完整平面工具】按钮，打开【平面】对话框，选择【类型】为【XC-YC平面】，单击【确定】按钮。单击【确定】按钮。（2）创建如图1-4的草图。单击按钮，退出草图界面，返回到主窗口。图1-4创建的草图（3）选择【插入】│【特征设计】│【拉伸】菜单命令或单击【特征】工具条中的【拉伸】按钮，打开【拉伸】对话框。选择上一步创建的草图曲线，拉伸方向为Z正轴，开始距离为0，终止距离为1，其它按默认设置，单击【确定】按钮。创建的特征如图1-5所示。图1-5创建拉伸体步骤4打开钣金操作菜单栏（1）打开【钣金特征】工具条。如图1-6所示。图1-6【钣金特征】工具条步骤5创建弯边特征（1）在【钣金特征】工具条中，单击【弯边】按钮，打开【弯边】对话框。单击如图1-7所示的边缘，如图1-8所示设置参数，单击【应用】按钮。效果如图1-9所示图1-7选择的边缘图1-8【弯边】对话框图1-9创建的弯边特征（2）对应的边也进行相同的操作。（3）单击如图1-10所示的边缘，如图1-11所示设置参数，单击【应用】按钮。效果如图1-12所示图1-10选择的边缘图1-11【弯边】对话框图1-12创建的弯边特征（4）在【钣金特征】工具条中，单击【成型/展开】按钮，打开【成型/展开】对话框，如图1-13所示。单击按钮，效果如图1-14所示。如图选择“SM弯边（6）”，再单击按钮，效果如图1-15所示。如果单击按钮，则效果如图1-16所示。图1-13【成形/展开】对话框图1-14全部展开效果图1-15成形选择的特征效果图1-16全部成形效果步骤6创建钣金除料特征（1）在【钣金特征】工具条中，单击【成型/展开】按钮，打开【成型/展开】对话框。单击按钮。单击【特征】工具条中的【草图】按钮，打开【创建草图】对话框。选择如图1-17所示的面为草图平面，进入草图模式。图1-17选择的面（2）绘制如图1-8所示的草图曲线，单击按钮，返回到主窗口。图1-18创建的草图（3）在【钣金特征】工具条中，单击【钣金除料】按钮，打开【钣金除料】对话框，如图1-19所示。如图1-20所示选择放置面，如图1-21所示选择轮廓，注意舍弃区域方向是向外的，单击【舍弃区域相反】按钮，类型选择【冲孔】，单击【确定】按钮，效果如图1-22所示。图1-19【钣金除料】对话框图1-20选择的放置面图1-21选择的轮廓图1-22除料后的效果（4）继续进行【钣金除料】操作，分别如图1-20所示选择放置面，再分别相连的曲线，注意舍弃区域方向，单击【确定】按钮。效果如图1-23所示。图1-23除料后的效果（5）在【成型/展开】对话框中，单击按钮。效果如图1-24所示。图1-24全部成形后的效果步骤7创建内嵌弯边（1）在【钣金特征】工具条中，单击【内嵌弯边】按钮，打开【内嵌弯边】对话框。单击如图1-25所示的边缘，如图1-26所示设置参数。图1-25选择的边缘图1-26【内嵌弯边】对话框（2）单击【选项】按钮，打开【选项】对话框，选择【止裂口选项】，如图1-27所示设置参数，单击【确定】按钮。单击【确定】按钮，效果如图1-28所示。图1-27【选项】对话框图1-28创建的内嵌弯边特征（3）在【钣金特征】工具条中，单击【内嵌弯边】按钮，打开【内嵌弯边】对话框。单击如图1-29所示的边缘，如图1-30所示设置参数。图1-29选择的边缘图1-30【内嵌弯边】对话框（4）单击【选项】按钮，打开【选项】对话框，选择【止裂口选项】，如图1-31所示设置参数，单击【确定】按钮。单击【确定】按钮，效果如图1-32...
