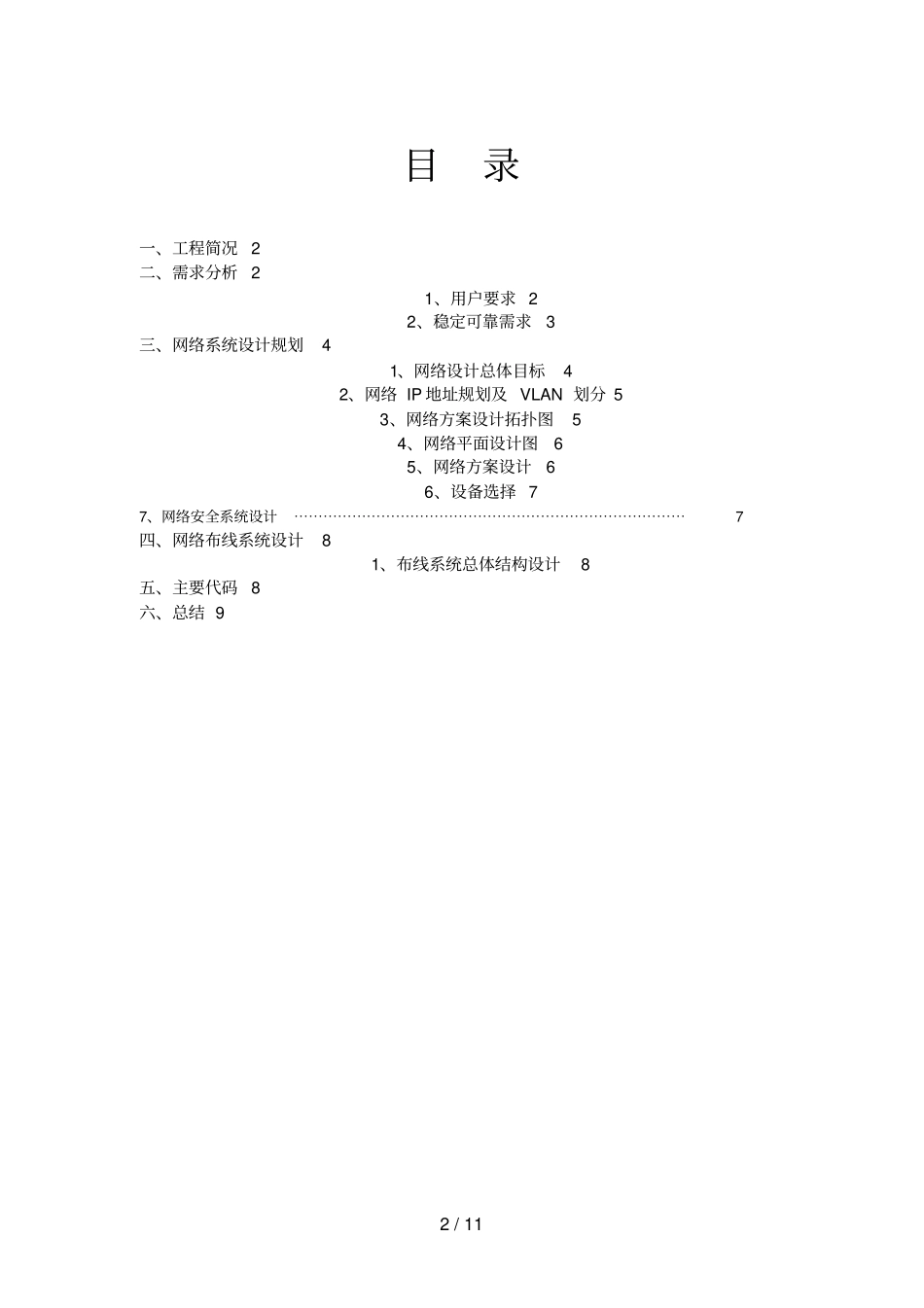

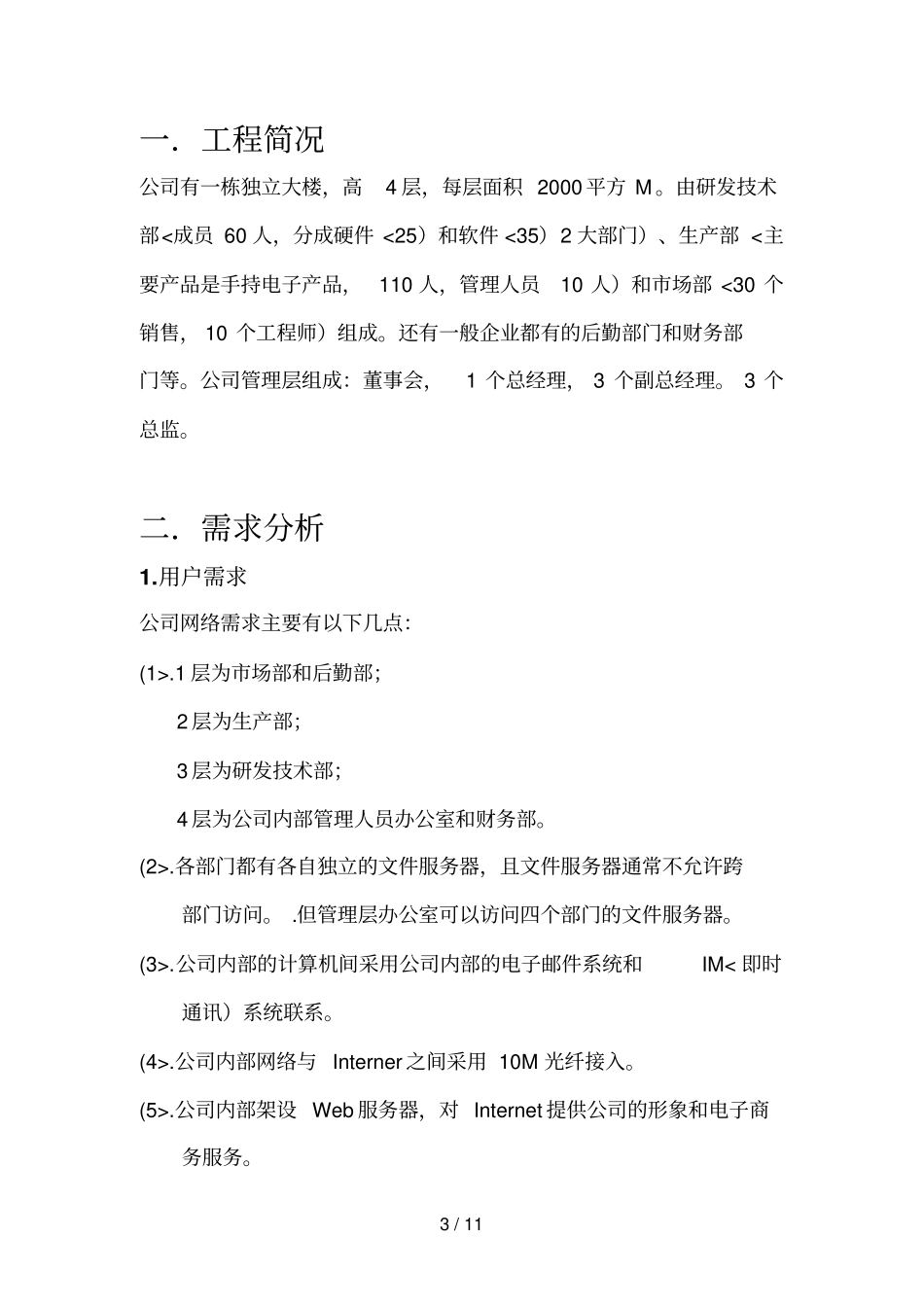

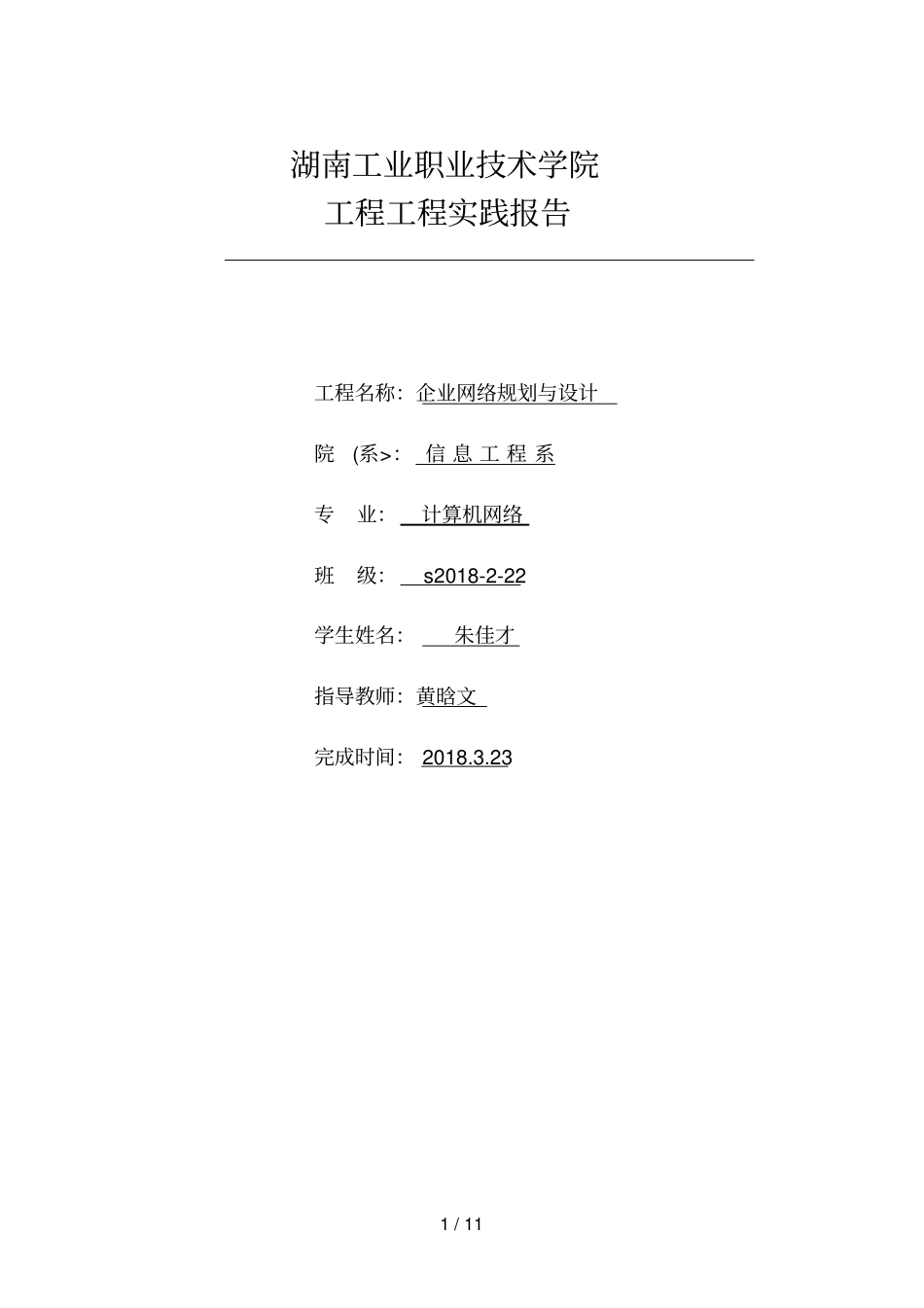

1/11湖南工业职业技术学院工程工程实践报告工程名称：企业网络规划与设计院(系>：信息工程系专业：计算机网络班级：s2018-2-22学生姓名：朱佳才指导教师：黄晗文完成时间：2018.3.232/11目录一、工程简况2二、需求分析21、用户要求22、稳定可靠需求3三、网络系统设计规划41、网络设计总体目标42、网络IP地址规划及VLAN划分53、网络方案设计拓扑图54、网络平面设计图65、网络方案设计66、设备选择77、网络安全系统设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7四、网络布线系统设计81、布线系统总体结构设计8五、主要代码8六、总结93/11一．工程简况公司有一栋独立大楼，高4层，每层面积2000平方M。由研发技术部<成员60人，分成硬件<25）和软件<35）2大部门）、生产部<主要产品是手持电子产品，110人，管理人员10人）和市场部<30个销售，10个工程师）组成。还有一般企业都有的后勤部门和财务部门等。公司管理层组成：董事会，1个总经理，3个副总经理。3个总监。二．需求分析1.用户需求公司网络需求主要有以下几点：(1>.1层为市场部和后勤部；2层为生产部；3层为研发技术部；4层为公司内部管理人员办公室和财务部。(2>.各部门都有各自独立的文件服务器，且文件服务器通常不允许跨部门访问。.但管理层办公室可以访问四个部门的文件服务器。(3>.公司内部的计算机间采用公司内部的电子邮件系统和IM<即时通讯）系统联系。(4>.公司内部网络与Interner之间采用10M光纤接入。(5>.公司内部架设Web服务器，对Internet提供公司的形象和电子商务服务。4/11(6>.财务部可以访问财务数据服务器，其他部门不能访问财务数据服务器。(7>.为保证安全，Internet与公司内部网络间应该采用防护措施，防止外界对内部网络未经授权的访问。(8>.具体要求：WWW服务E-mail、FTP服务集团内行政管理拨号上网服务文件服务管理系统数据库服务防火墙系统邮件服务视频会议系统2.稳定可靠需求现代企业的网络应具有更全面的可靠性设计，以实现网络通信的实时畅通，保障企业生产运营的正常进行。随着企业各种业务应用逐渐转移到计算机网络上来，网络通信的无中断运行已经成为保证企业正常生产运营的关键。现代大型企业网络在可靠性设计方面主要应从以下3个方面考虑。<1）、设备的可靠性设计：不仅要考察网络设备是否实现了关键部件的冗余备份，还要从网络设备整体设计架构、处理引擎种类等多5/11方面去考察。<2）、业务的可靠性设计：网络设备在故障倒换过程中，是否对业务的正常运行有影响。<3）、链路的可靠性设计：以太网的链路安全来自于多路径选择，所以在企业网络建设时，要考虑网络设备是否能够提供有效的链路自愈手段，以及快速重路由协议的支持。三．网络系统设计规划1.网络设计总体要求灵活性：系统具有较高的适应变化的能力。当用户的物理位置发生变化时可以在非常简便的调整下重新连接；布线系统且具有一定的扩展能力。实用性：系统具有低成本、使用方便、简单、易扩展的特点。布线系统应在满足各种需求的情况下尽可能降低材料成本；布线系统具有操作简单、使用方便、易于扩展的特点。可扩展性：网络结构和系统结构模块化，易于扩充，适应未来发展。高可靠性：网络建设应立足于现有成熟的技术，具有高可靠性，并考虑主干设备的备份6/112.网络IP地址规划及VLAN划分企业网计划使用私有的C类IP地址。IP地址分配原则如下：集团使用IPv4地址方案。VLAN号VLAN名称IP网段默认网关说明VLAN2SCB192.168.1.0/24192.168.1.254市场部VLAN3HQB192.168.2.0/24192.168.2.254后勤部VLAN4SCB1192.168.3.0/24192.168.3.254生产部1VLAN5SCB2192.168.4.0/24192.168.4.254生产部2VLAN6YFBYJ192.168.5.0/24192.168.5.254研发部(硬件>VLAN7YFBRJ192.168.6.0/24192.168.6.254研发部(软件>VLAN8GLC192.168.70/24192.168.7.254管理层VLAN9CWB192.168.8.0/24192.168.8.254财务部3.网络方案设计拓扑图7/114.网络方案设计平面图5.网络应用方案邮件服务器邮件服务器构成了电子邮件系统的核心。每个收信人都有一个位于某个邮件服务器上的邮箱(mailbox>。Bob的邮箱用于管理和维护已经发送给他的邮件消息。一个邮件消息的典型旅...
