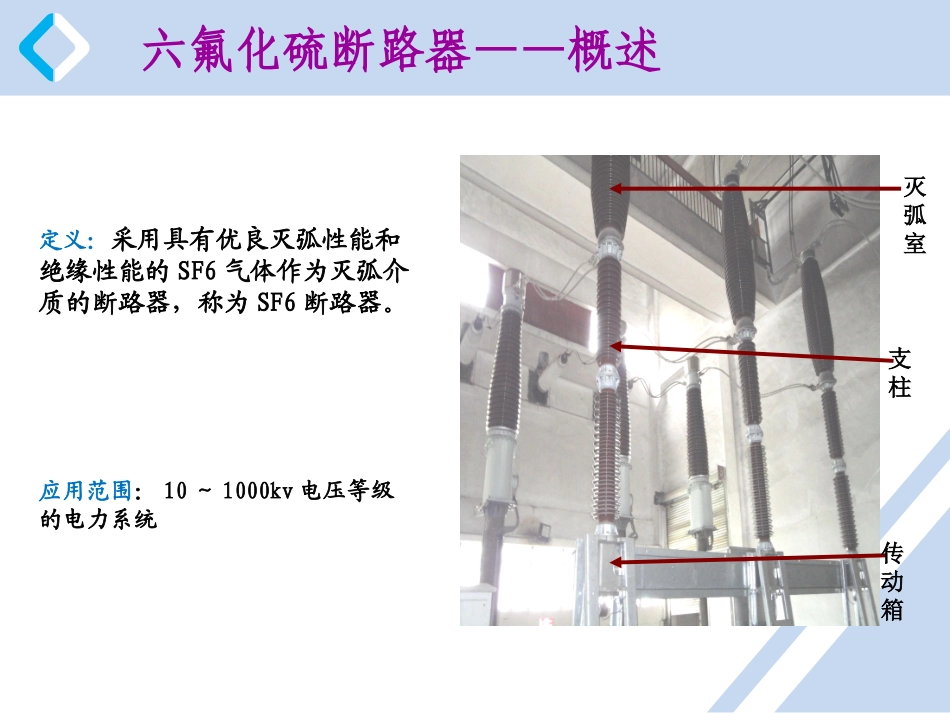

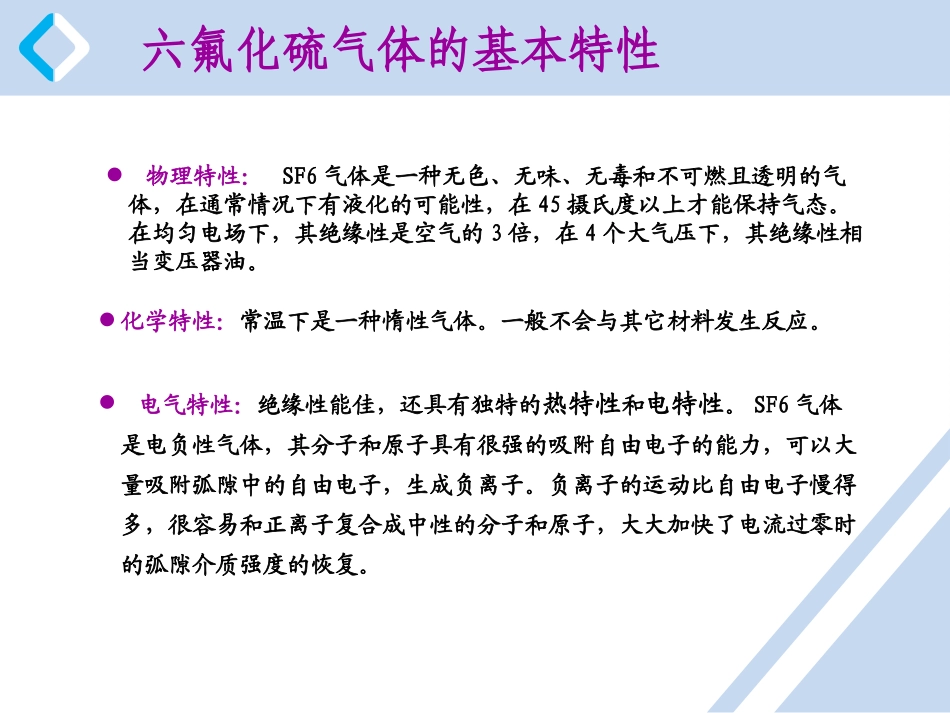

SF6断路器构造及其工作原理六氟化硫气体的基本特性物理特性：SF6气体是一种无色、无味、无毒和不可燃且透明的气体，在通常情况下有液化的可能性，在45摄氏度以上才能保持气态。在均匀电场下，其绝缘性是空气的3倍，在4个大气压下，其绝缘性相当变压器油。化学特性：常温下是一种惰性气体。一般不会与其它材料发生反应。电气特性：绝缘性能佳，还具有独特的热特性和电特性。SF6气体是电负性气体，其分子和原子具有很强的吸附自由电子的能力，可以大量吸附弧隙中的自由电子，生成负离子。负离子的运动比自由电子慢得多，很容易和正离子复合成中性的分子和原子，大大加快了电流过零时的弧隙介质强度的恢复。六氟化硫断路器——概述定义：采用具有优良灭弧性能和绝缘性能的SF6气体作为灭弧介质的断路器，称为SF6断路器。应用范围：10～1000kv电压等级的电力系统灭弧室支柱传动箱六氟化硫开关灭弧室的基本结构由动触头，绝缘喷嘴和压气活塞连在一起，通过绝缘连杆由操作机构带动。定触头制成管形，动触头是插座式，动、定触头的端部都镶有铜钨合金。绝缘喷嘴用耐高温、耐腐蚀的聚四氟乙烯制成。六氟化硫气体的灭弧原理上接线板下接线板主触头动触头动触头座六氟化硫气体的灭弧原理SF6断路器的分类（1）电压等级不同,在电力系统中的作用不同,是否要求单相重合闸的不同,SF6断路器可分为单相操动式和三相联动式SF6断路器。1个操作机构:三相机械联动3个操作机构:单相操作或三相电气联动SF6断路器的分类（2）结构形式的不同，可分为支柱式SF6断路器(简称P-GCB)、落地罐式SF6断路器(简称T-GCB)、气体绝缘金属封闭组合电器(简称GIS)用断路器、插接式开关系统(简称PASS)用断路器等。瓷柱式罐式SF6断路器的检修1）SF6气体中的杂质及处理SF6新气的纯度不应低于99.8％，充入设备后SF6气体的纯度不低于97％，运行中SF6气体的纯度不低于95％。2）SF6断路器的补气充气前，所有管路冲洗干净，充气后气压稍高于要求值。充气时，先开钢瓶阀门，再开减压阀，使SF6气体缓慢充入设备，并观察气压变化；充气至额定气压后，先关减压阀，再关钢瓶气阀。3）SF6气体的回收净化处理采用带有净化器的SF6气体回收装置。4）SF6断路器的检修注意事项断电源；气体回收；氮气洗；通风换气；白色粉末吸尘器或柔软卫生纸拭净；金属部件清洗剂或汽油清洗；绝缘件无水酒精或丙酮清洗。SF6断路器的优点开断短路电流大截流量大，寿命长操作过电压低运行可靠性高体积和占地面积小安装调试方便检修维护量小SF6断路器的缺点制造工艺要求高、价格贵。气体管理技术要求高。电弧的作用分解SF6气体产生有腐蚀性的气体，对触头及瓷绝缘有损害，而且危及到运行和检修人员的安全。THEEND
