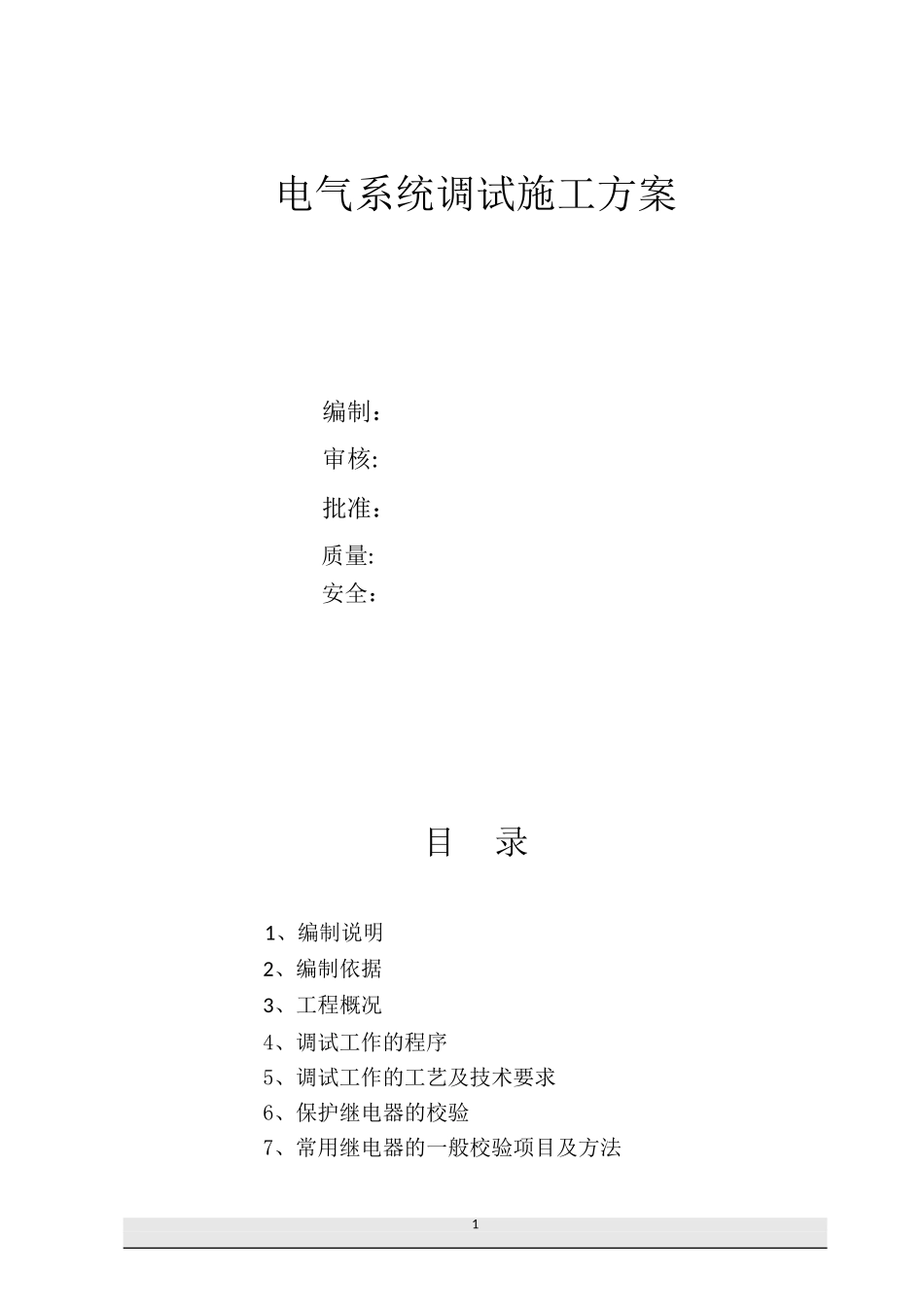

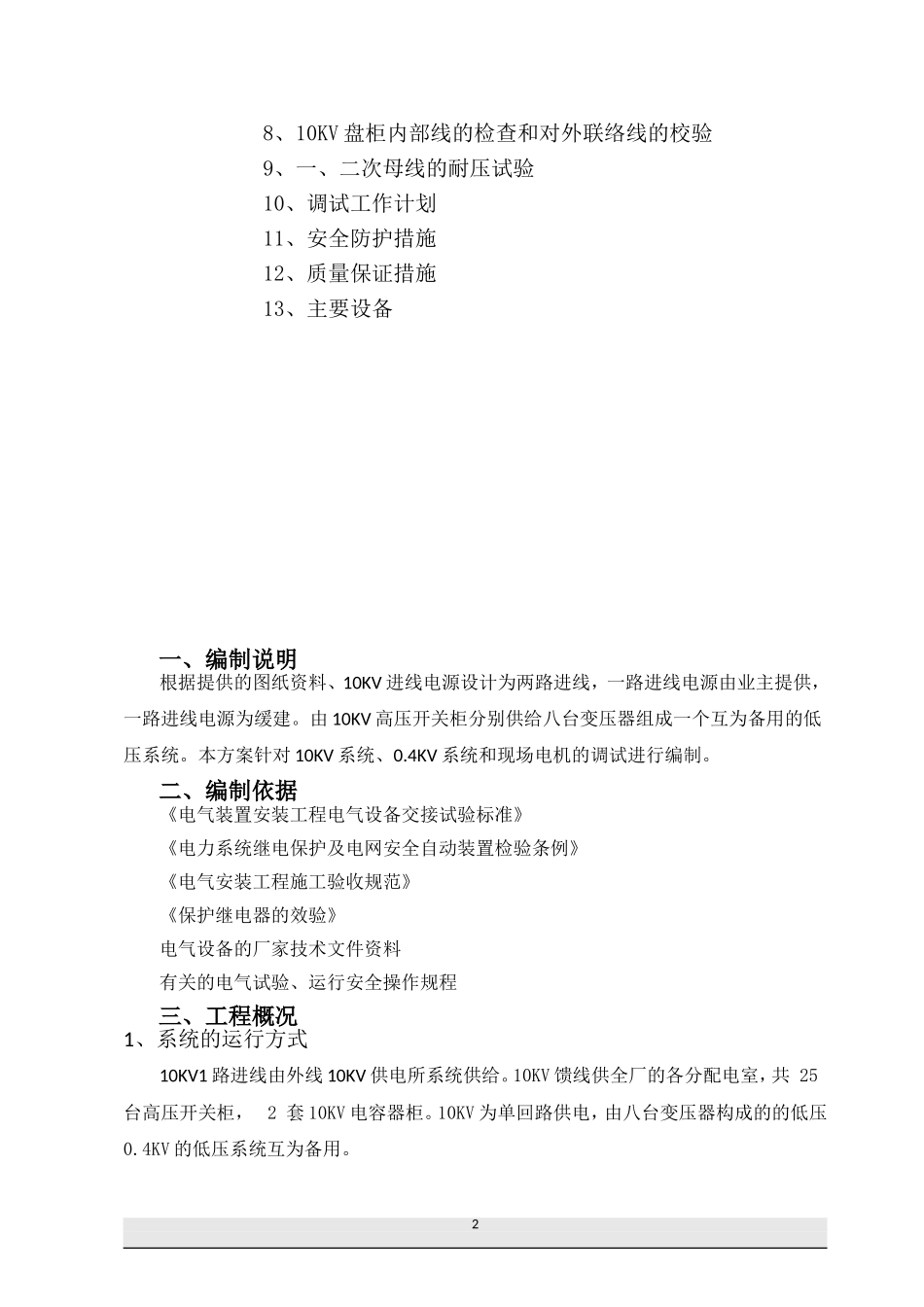

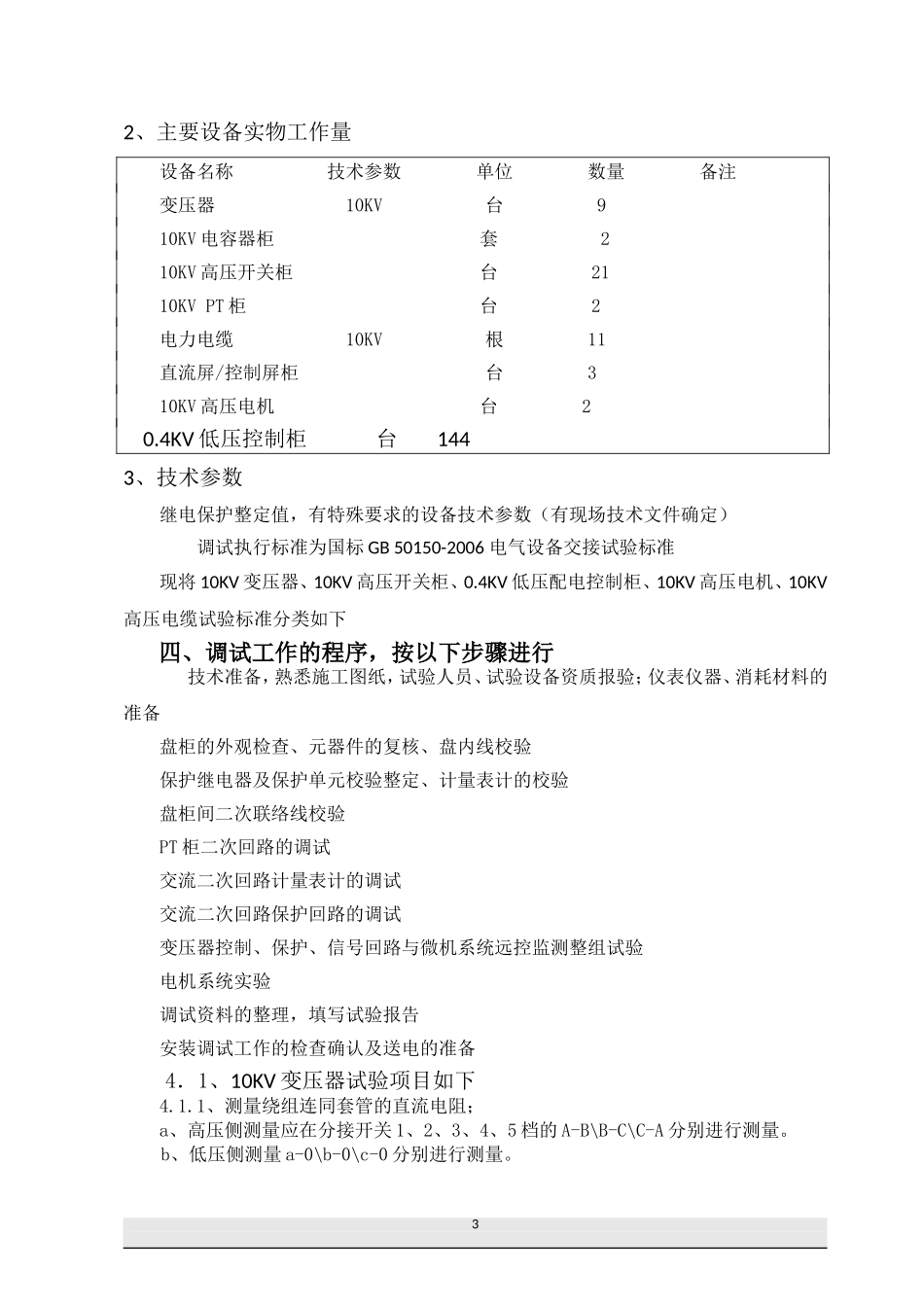

电气系统调试施工方案编制：审核:批准：质量:安全：目录1、编制说明2、编制依据3、工程概况4、调试工作的程序5、调试工作的工艺及技术要求6、保护继电器的校验7、常用继电器的一般校验项目及方法18、10KV盘柜内部线的检查和对外联络线的校验9、一、二次母线的耐压试验10、调试工作计划11、安全防护措施12、质量保证措施13、主要设备一、编制说明根据提供的图纸资料、10KV进线电源设计为两路进线，一路进线电源由业主提供，一路进线电源为缓建。由10KV高压开关柜分别供给八台变压器组成一个互为备用的低压系统。本方案针对10KV系统、0.4KV系统和现场电机的调试进行编制。二、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收规范》《保护继电器的效验》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程三、工程概况1、系统的运行方式10KV1路进线由外线10KV供电所系统供给。10KV馈线供全厂的各分配电室，共25台高压开关柜，2套10KV电容器柜。10KV为单回路供电，由八台变压器构成的的低压0.4KV的低压系统互为备用。22、主要设备实物工作量设备名称技术参数单位数量备注变压器10KV台910KV电容器柜套210KV高压开关柜台2110KVPT柜台2电力电缆10KV根11直流屏/控制屏柜台310KV高压电机台20.4KV低压控制柜台1443、技术参数继电保护整定值，有特殊要求的设备技术参数（有现场技术文件确定）调试执行标准为国标GB50150-2006电气设备交接试验标准现将10KV变压器、10KV高压开关柜、0.4KV低压配电控制柜、10KV高压电机、10KV高压电缆试验标准分类如下四、调试工作的程序，按以下步骤进行技术准备，熟悉施工图纸，试验人员、试验设备资质报验；仪表仪器、消耗材料的准备盘柜的外观检查、元器件的复核、盘内线校验保护继电器及保护单元校验整定、计量表计的校验盘柜间二次联络线校验PT柜二次回路的调试交流二次回路计量表计的调试交流二次回路保护回路的调试变压器控制、保护、信号回路与微机系统远控监测整组试验电机系统实验调试资料的整理，填写试验报告安装调试工作的检查确认及送电的准备4．1、10KV变压器试验项目如下4.1.1、测量绕组连同套管的直流电阻；a、高压侧测量应在分接开关1、2、3、4、5档的A-B\B-C\C-A分别进行测量。b、低压侧测量a-0\b-0\c-0分别进行测量。3c、测量值误差应小于平均值的4%4.1.2、检查所有分接头的变压比；a、将测量线的高压侧按相色A\B\C与变压器高压侧接线柱三相的A\B\C接好，将测量线的低压侧按相色a\b\c与变压器高压侧接线柱三相的a\b\c接好。b、应对分接开关的1、2、3、4、5档分别进行测量。与制造厂铭牌数据应无明显差别，且应符合电压比的规律，与额定变比的误差应在正负0.5%以内。4.1.3、检查变压器的三相接线组别；a、将测量线的高压侧按相色A\B\C与变压器高压侧接线柱三相的A\B\C接好，将测量线的低压侧按相色a\b\c与变压器高压侧接线柱三相的a\b\c接好。b、应对分接开关的1、2、3、4、5档分别进行测量。C、必须与设计要求及铭牌上的标记和外壳上的符号DY11点相符。4.1.4、测量绕组连同套管的绝缘电阻、吸收比；a.采用2500V兆欧表测量，持续时间为1分钟，应无闪络及击穿现象。b.采用2500V兆欧表测量，持续时间为15秒和1分钟的比值。吸收比的测量值应大于1.2。c.绝缘电阻值应不低于产品出场试验值的70%。4.1.5、绕组连同套管的交流耐压试验；a.对系统标称电压为10KV，最高电压为12KV的干式变压器耐压标准为24KV。耐压时高压侧的A\B\C短接进行耐压。将低压侧a\b\c\0短接并接地。b.对系统标称电压为10KV，最高电压为12KV的油式变压器耐压标准为28KV。耐压时高压侧的A\B\C短接进行耐压。将低压侧a\b\c\0短接并接地。c.对0.4KV低压侧进行交流耐压测试的电压为2KV，耐压时高压侧的A\B\C短接并接地。将低压侧a\b\c\0短接进行耐压。对系统标称电压为10KV，最高电压为12KV的绝缘油的耐压标准为大于等于35KV4.1.6.额定电压下的冲击合闸试验；在额定电压下对变压器的冲击合闸试验应进行5次，每次间隔时间宜为5分钟，在间隔时间内应对变压器进行检查，应无异常现象。4.1.7.检查相...
