公路沥青路面施工技术试题VIP专享VIP免费

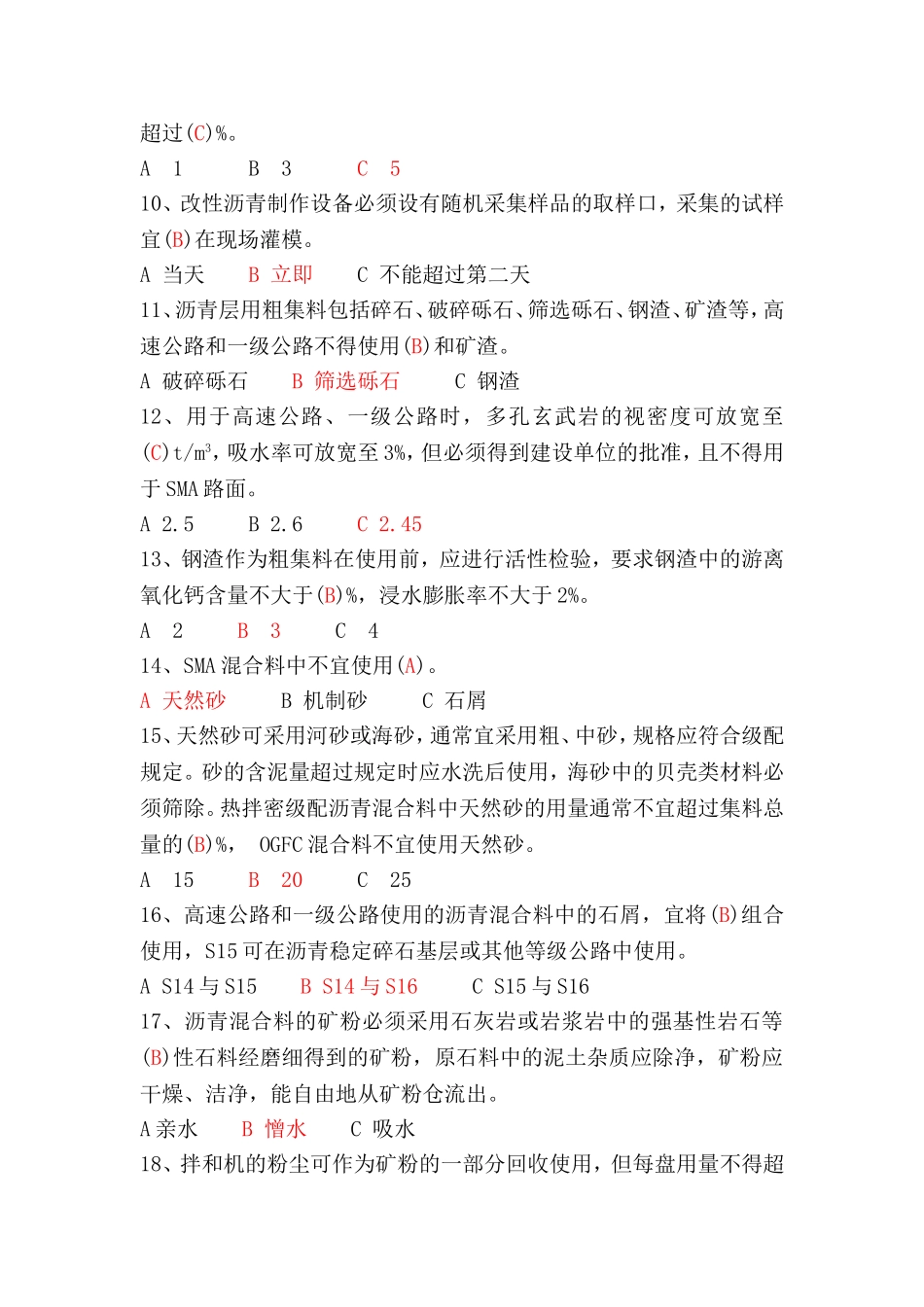

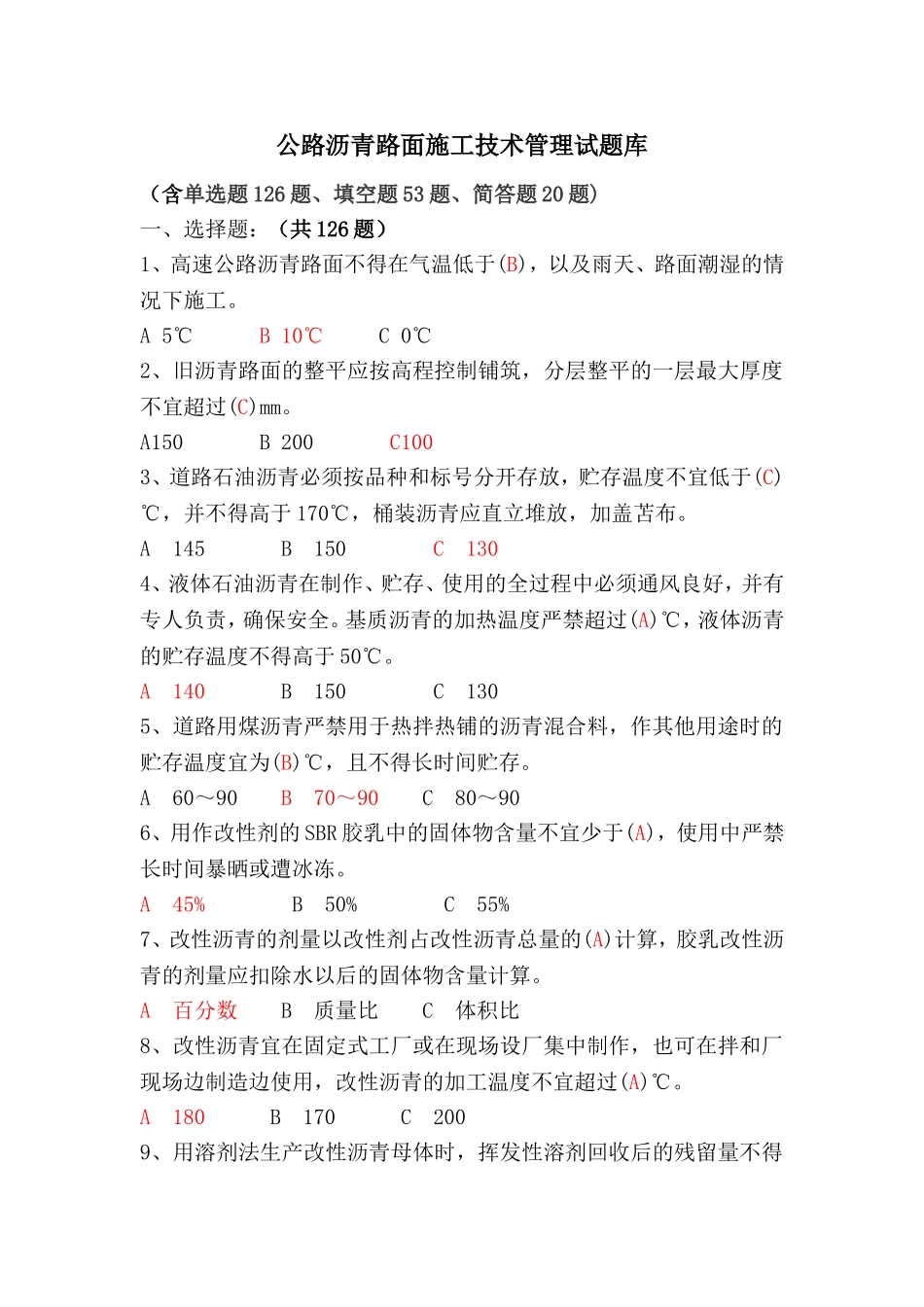

公路沥青路面施工技术管理试题库（含单选题126题、填空题53题、简答题20题)一、选择题：（共126题）1、高速公路沥青路面不得在气温低于(B)，以及雨天、路面潮湿的情况下施工。A5℃B10℃C0℃2、旧沥青路面的整平应按高程控制铺筑，分层整平的一层最大厚度不宜超过(C)mm。A150B200C1003、道路石油沥青必须按品种和标号分开存放，贮存温度不宜低于(C)℃，并不得高于170℃，桶装沥青应直立堆放，加盖苫布。A145B150C1304、液体石油沥青在制作、贮存、使用的全过程中必须通风良好，并有专人负责，确保安全。基质沥青的加热温度严禁超过(A)℃，液体沥青的贮存温度不得高于50℃。A140B150C1305、道路用煤沥青严禁用于热拌热铺的沥青混合料，作其他用途时的贮存温度宜为(B)℃，且不得长时间贮存。A60～90B70～90C80～906、用作改性剂的SBR胶乳中的固体物含量不宜少于(A)，使用中严禁长时间暴晒或遭冰冻。A45%B50%C55%7、改性沥青的剂量以改性剂占改性沥青总量的(A)计算，胶乳改性沥青的剂量应扣除水以后的固体物含量计算。A百分数B质量比C体积比8、改性沥青宜在固定式工厂或在现场设厂集中制作，也可在拌和厂现场边制造边使用，改性沥青的加工温度不宜超过(A)℃。A180B170C2009、用溶剂法生产改性沥青母体时，挥发性溶剂回收后的残留量不得超过(C)%。A1B3C510、改性沥青制作设备必须设有随机采集样品的取样口，采集的试样宜(B)在现场灌模。A当天B立即C不能超过第二天11、沥青层用粗集料包括碎石、破碎砾石、筛选砾石、钢渣、矿渣等，高速公路和一级公路不得使用(B)和矿渣。A破碎砾石B筛选砾石C钢渣12、用于高速公路、一级公路时，多孔玄武岩的视密度可放宽至(C)t/m3，吸水率可放宽至3%，但必须得到建设单位的批准，且不得用于SMA路面。A2.5B2.6C2.4513、钢渣作为粗集料在使用前，应进行活性检验，要求钢渣中的游离氧化钙含量不大于(B)%，浸水膨胀率不大于2%。A2B3C414、SMA混合料中不宜使用(A)。A天然砂B机制砂C石屑15、天然砂可采用河砂或海砂，通常宜采用粗、中砂，规格应符合级配规定。砂的含泥量超过规定时应水洗后使用，海砂中的贝壳类材料必须筛除。热拌密级配沥青混合料中天然砂的用量通常不宜超过集料总量的(B)%，OGFC混合料不宜使用天然砂。A15B20C2516、高速公路和一级公路使用的沥青混合料中的石屑，宜将(B)组合使用，S15可在沥青稳定碎石基层或其他等级公路中使用。AS14与S15BS14与S16CS15与S1617、沥青混合料的矿粉必须采用石灰岩或岩浆岩中的强基性岩石等(B)性石料经磨细得到的矿粉，原石料中的泥土杂质应除净，矿粉应干燥、洁净，能自由地从矿粉仓流出。A亲水B憎水C吸水18、拌和机的粉尘可作为矿粉的一部分回收使用，但每盘用量不得超过填料总量的(C)%，掺有粉尘填料的塑性指数不得大于4%。A15B20C2519、粉煤灰作为填料使用时，用量不得超过填料总量的(B)%，粉煤灰的烧失量应小于12%，与矿粉混合后的塑性指数应小于4%。A40B50C5520、在沥青混合料中掺加的纤维稳定剂宜选用木质素纤维、矿物纤维。纤维应在(B)℃的干拌温度不变质、不发脆，使用纤维必须符合环保要求，不危害身体健康。纤维必须在混合料拌和过程中充分分散均匀。A200B250C28021、通常情况下用于SMA路面的木质素纤维不宜低于0.3%，矿物纤维不宜低于0.4%，必要时可适当增加纤维用量。纤维掺加量的允许误差宜不超过(B)%。A±4B±5C±622、对热拌热铺密级配沥青混合料，沥青层一层的压实厚度不宜小于集料公称最大粒径的(B)倍，对SMA和OGFC等嵌挤型混合料不宜小于公称最大粒径的2～2.5倍，以减少离析，便于压实。A2～2.5B2.5～3C2～323、沥青混合料的施工温度采用具有金属探测针的插入式数显温度计测量，表面温度可采用表面接触式温度计测定。当采用红外线温度测量(B)温度时，应进行标定。A内部B表面C外部24、热拌沥青混合料运输到现场温度，不得低于(C)℃。A150B140C13525、规范采用马歇尔设计试验配合比，沥青混合料技术要求符合规定外，混合料要有良好的(B)。A坍落度B施工性能C和易性26、拌制沥青混合料，烘干集料的残余含水量不得大于(B)%，每天开始几盘集料应提高加热温度，并干拌几锅集料废弃，再正式加沥青拌...
