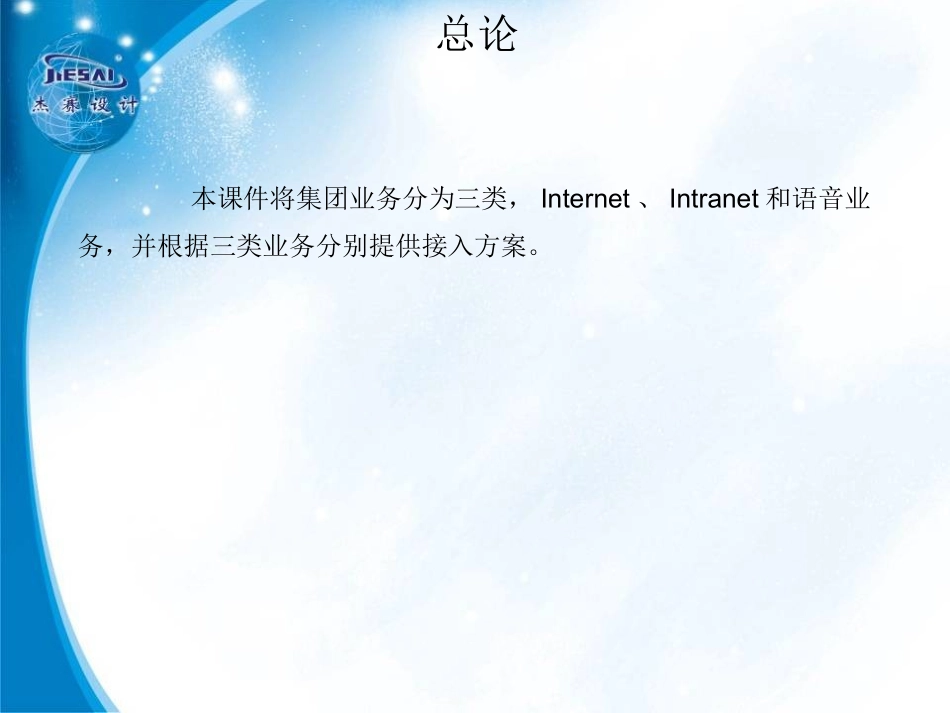

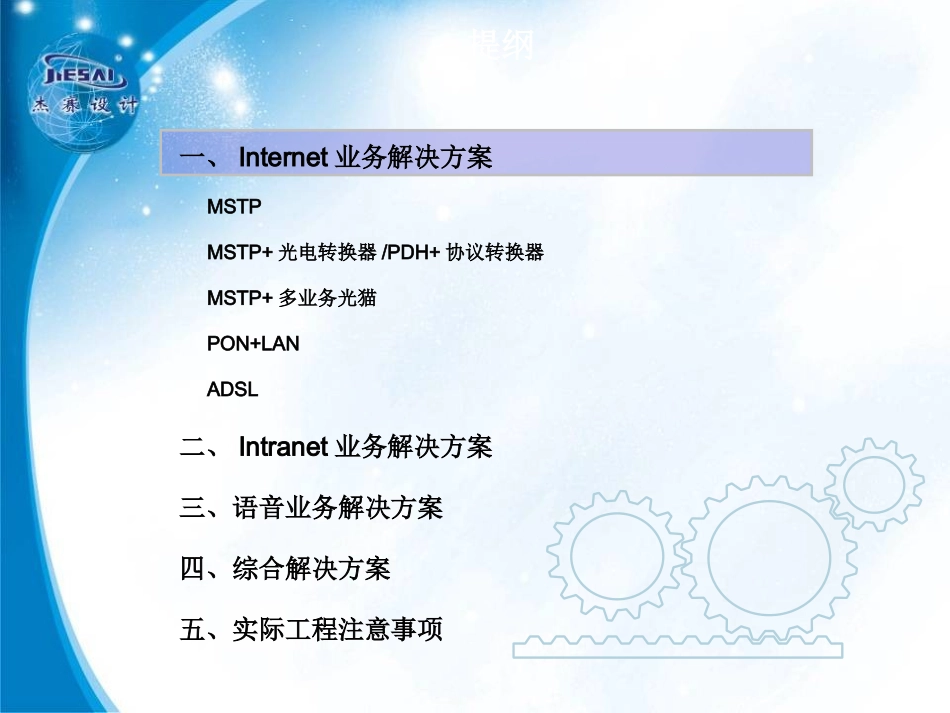

专线组网建设方案总论本课件将集团业务分为三类，Internet、Intranet和语音业务，并根据三类业务分别提供接入方案。提纲一、Internet业务解决方案MSTPMSTP+光电转换器/PDH+协议转换器MSTP+多业务光猫PON+LANADSL二、Intranet业务解决方案三、语音业务解决方案四、综合解决方案五、实际工程注意事项Internet业务解决方案用户的Internet业务一般对电路的可靠性与保密性要求都较低，但对带宽却比较敏感；因此此类业务以能够提供大带宽、但成本较低的PON网络承载对运营商而言是投资回报最大的方案。但目前云南联通的PON网络善处于建设初期，在PON网络覆盖不到的地区可以采用MSTP的方式进行补充。用户交换机FE用户路由器FEFE用户PC用户端MSTPMSTP设备设备基站光缆MSTPMSTP设备设备核心机房传输网FEFEMSTPMSTP设备设备IP城域网Internet业务解决方案--MSTP在用户端新增MSTP设备并配置数据业务板，通过光缆，与基站侧原有MSTP设备采用155M光接口相连，采用MSTP透传方式传送数据信息。可提供的客户侧接口类型：可提供STM-1、FE和2M接口带宽：若提供FE接口则带宽为N*2M（N=1、2……50）若提供STM-1接口则带宽为N*2M（N=1、2、3……63）优点：网络端口可进行限速，可根据需求提供不同的带宽，可靠性、保密性高。缺点：设备投资成本较高。光电转换器用户交换机FE用户路由器FEFE用户PC用户端MSTPMSTP设备设备2M2M移动基站光缆移动核心机房传输网光电转换器协议转换器MSTP设备2M2MFEFE协议转换器FEIP城域网PDH用户交换机FE用户路由器V35FE用户PC用户端MSTPMSTP设备设备2M2M移动基站光缆移动核心机房传输网PDHMSTP设备155MPOS155MPOS协议转换器IP城域网2M2M方式一：方式二：Internet业务解决方案--MSTP+光电转换器/PDH+协议转换器在移动基站和客户侧安装光电转换器/PDH设备，光电转换器/PDH之间通过光缆连接，用户数据经MSTP网络传送至IP城域网。Internet业务解决方案--MSTP+光电转换器/PDH+协议转换器可提供的客户侧接口类型：可提供FE接口，或2M接口，或V35接口带宽：若提供FE接口则带宽为N*2M（N=1、2……4）这里带宽主要取决于协议转换器所捆绑的2M数或PDH所提供的2M数若提供V35接口则带宽为N*64K（N=1、2……31）优点：网络结构简单，能利用原有传输资源，设备投资少。缺点：提供的功能单一，带宽、可靠性较MSTP方式低。注：采用该种方式一般情况下需要一个基站至移动核心机房之间的2M电路，方能实现客户侧设备的网管。多业务光猫用户交换机FE用户路由器FEFE用户PC用户端MSTPMSTP设备设备FEFE移动基站光缆移动核心机房多业务光猫传输网MSTPMSTP设备设备FEFEIP城域网多业务光猫用户交换机FE用户路由器V35/2MFE用户PC用户端MSTPMSTP设备设备移动基站光缆移动核心机房多业务光猫传输网MSTPMSTP设备设备155MPOS155MPOSIP城域网2M2M方式一：方式二：Internet业务解决方案--MSTP+多业务光猫在移动基站和客户侧安装多业务光猫，光猫之间通过光缆连接，用户数据经MSTP网络传送至IP城域网。Internet业务解决方案--MSTP+多业务光猫可提供的客户侧接口类型：可提供FE、2M、和V35接口带宽：若提供FE接口则带宽为100M若提供2M接口则带宽为N*2M（N=1、2……4）优点：网络结构简单，能利用原有传输资源，设备投资少。缺点：带宽、可靠性较MSTP方式低。注：采用该种方式一般情况下需要一个基站至移动核心机房之间的2M电路，方能实现客户侧设备的网管。用户端OLTONUFEFE/GE光缆光分配点光缆用户交换机用户交换机用户路由器用户PCFEFEIP城域网Internet业务解决方案--PON+LAN可提供的客户侧接口类型：FE、2M、POTS带宽=N兆（N的数量线性可调）优点：实现成本低，带宽大。缺点：共享带宽方式电路保密性低，不适用对数据保密要求高的专线用户。在用户侧安装1端ONU，业务通过光缆—分光器—OLT，而后OLT再将电路传送给IP城域网。用户PCFEADSLModem铁通网络用户端双绞线适用于需要语音及数据，而且对网络要求不高的普通用户。优点：使用铁通原有资源为基础，实现容易，成本较低，能同时实现语音和数据功能。缺点：以铁通原有资源为基础，需要有铁通线路和ADSL资源到达的地方才能使用。线路使用语音电缆，日后维护比较...
