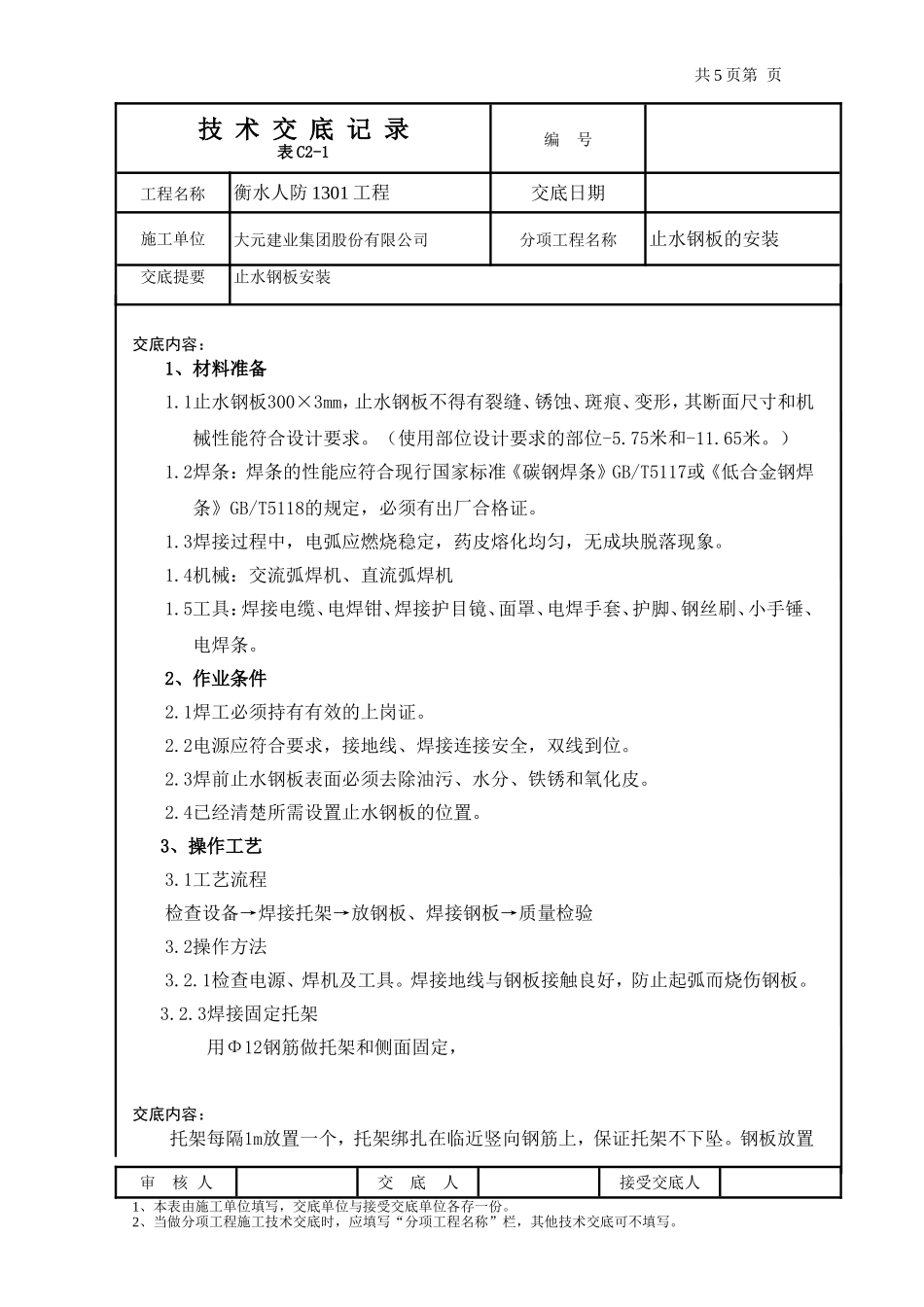

共5页第页技术交底记录表C2-1编号工程名称衡水人防1301工程交底日期施工单位大元建业集团股份有限公司分项工程名称止水钢板的安装交底提要止水钢板安装交底内容：1、材料准备1.1止水钢板300×3mm，止水钢板不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能符合设计要求。（使用部位设计要求的部位-5.75米和-11.65米。）1.2焊条：焊条的性能应符合现行国家标准《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定，必须有出厂合格证。1.3焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。1.4机械：交流弧焊机、直流弧焊机1.5工具：焊接电缆、电焊钳、焊接护目镜、面罩、电焊手套、护脚、钢丝刷、小手锤、电焊条。2、作业条件2.1焊工必须持有有效的上岗证。2.2电源应符合要求，接地线、焊接连接安全，双线到位。2.3焊前止水钢板表面必须去除油污、水分、铁锈和氧化皮。2.4已经清楚所需设置止水钢板的位置。3、操作工艺3.1工艺流程检查设备→焊接托架→放钢板、焊接钢板→质量检验3.2操作方法3.2.1检查电源、焊机及工具。焊接地线与钢板接触良好，防止起弧而烧伤钢板。3.2.3焊接固定托架用Φ12钢筋做托架和侧面固定，交底内容：托架每隔1m放置一个，托架绑扎在临近竖向钢筋上，保证托架不下坠。钢板放置审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。共5页第页技术交底记录表C2-1编号工程名称衡水人防1301工程交底日期施工单位大元建业集团股份有限公司分项工程名称止水钢板的安装交底提要止水钢板安装在钢板托架上。3.2.4放钢板、焊接钢板将一个单元榀的钢板焊接，放置在已焊接好的钢板托架上。相连两块钢板错缝搭接30mm，钢板与钢板内外均满焊。转角部位其中一侧的伸出长度不小于50mm。3.3季节性施工雨天不宜在现场进行施焊；必须施焊时，应采取有效遮蔽措施。焊后未冷却的接头不得碰到雨水。4、质量标准4.1钢板的品种和质量，焊条的牌号、性能均必须符合设计要求。检验方法：检查出厂证明书和试验报告单。4.2电弧焊接头的强度检验必须合格。4.3电弧焊接头清渣后逐个进行外观检查，其检查结果应符合下列要求：4.3.1焊缝表面应平整，不得有凹陷或焊瘤。4.3.2焊接接头区不得有肉眼可见的裂纹。4.3.3外观检查不合格的接头，经修整或补强后可提交二次验收。4.3.4钢板与钢板的直角偏差不得大于30。5、成品保护5.1钢板托架安装至竖向钢筋时，注意保护已绑扎成型的钢筋骨架，不得随意拆改钢板托架与竖向钢筋绑扎时，托架应焊接牢固，并不得破坏已绑好的钢筋骨架。5.2雨天施工时未冷却的接头，应避免碰到雨水。交底内容：5.3砼浇筑时要及时检查止水钢板的位置，并随时擦去粘结在钢板上的灰浆。6、应注意的质量问题6.1检查帮条尺寸、钢筋轴线偏移，以及钢材表面质量情况，不符合要求时不得焊审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。共5页第页技术交底记录表C2-1编号工程名称衡水人防1301工程交底日期施工单位大元建业集团股份有限公司分项工程名称止水钢板的安装交底提要止水钢板安装接。6.2接地线应与钢板接触良好，不得随意乱接，防止引弧烧伤钢筋。6.3钢板接头应在钢板上进行。6.4焊接过程中及时清渣，焊缝表面光滑平整，焊缝美观，加强焊缝应平缓过渡，弧坑应填满。7、质量记录7.1钢板应有出厂合格证。7.2焊接接头外观质量检查纪录。8、安全、环保措施8.1电焊工应持证上岗。作业班组在焊接工作前，必须申请动火证，方可进行施工。8.2安装焊接电源时，要注意各零部件是否合格，电源是否够用，并按规定安装节电保护器。8.3电焊机的接地装置应定期检查。内部保持清洁并定期除尘，清扫时必须切断电源。8.4启动电源后，必须要有一定的空载运行时间，观察其工作、声音是否正常等。电焊机的工作负荷不得任意长时间超载动行。作业结束后，及时切断电源。8.5焊钳必须有良好的绝缘隔热性能，与电缆的连接简便、可靠安全。钳口应经常...
