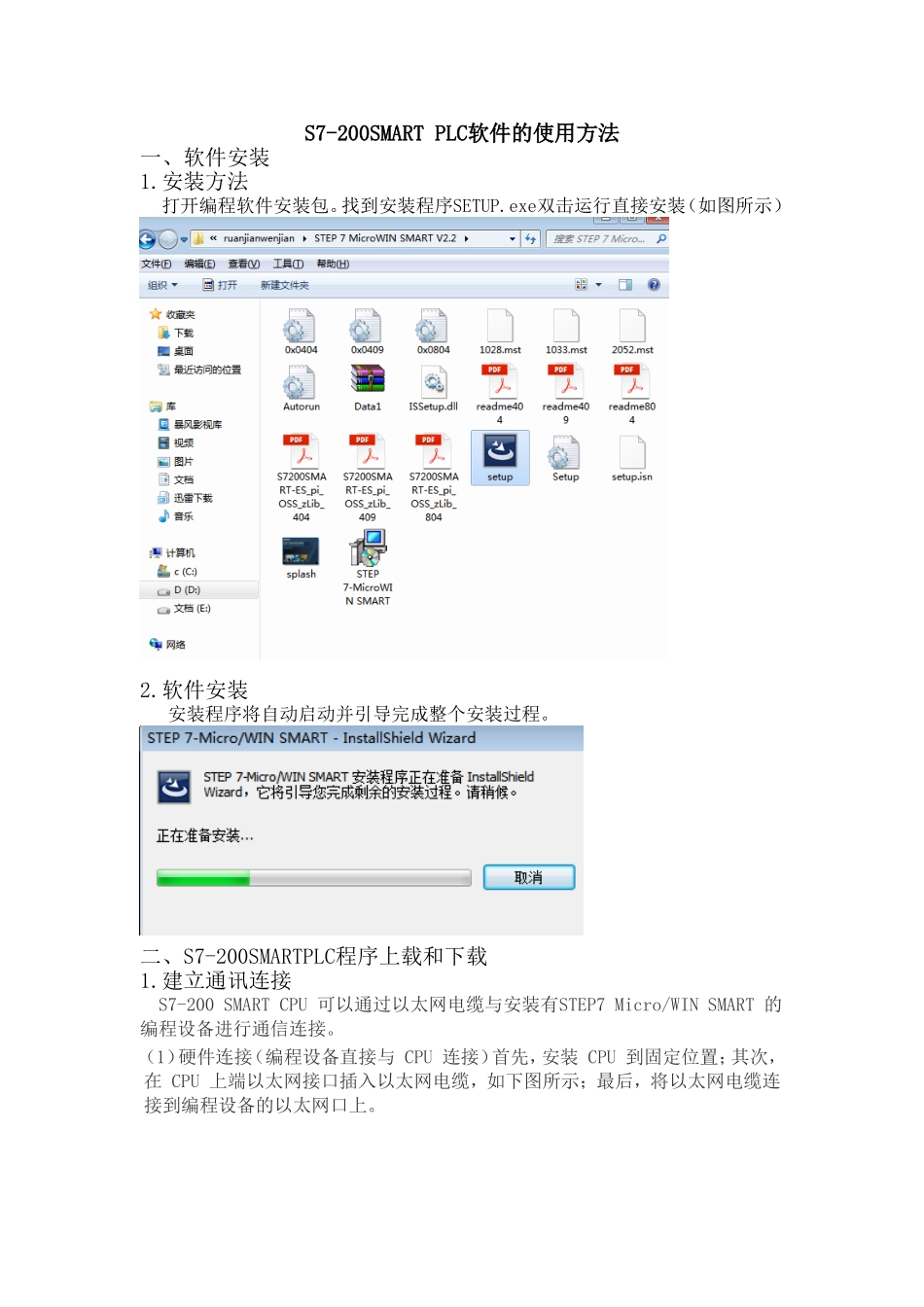

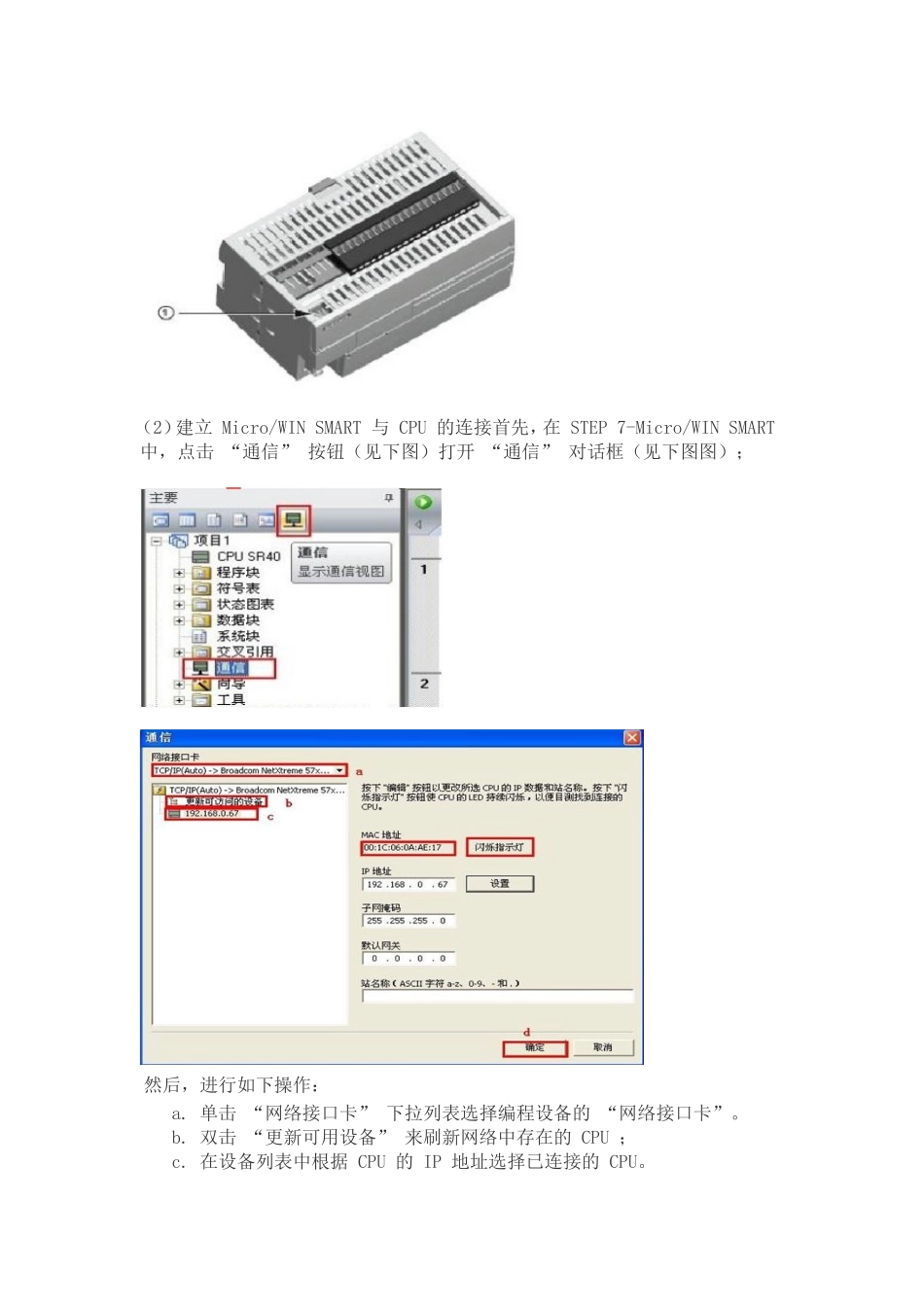

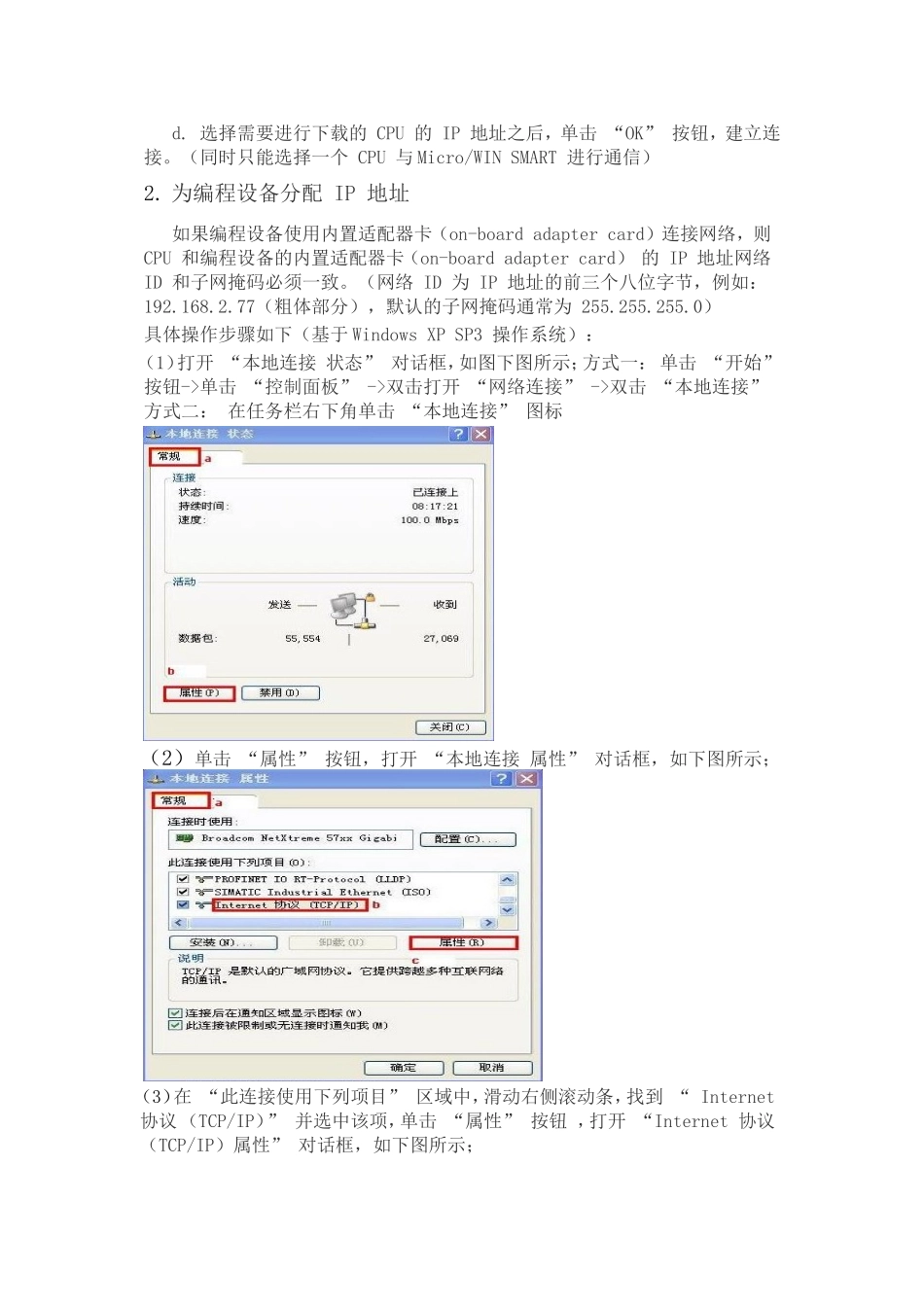

S7-200SMARTPLC软件的使用方法一、软件安装1.安装方法打开编程软件安装包。找到安装程序SETUP.exe双击运行直接安装（如图所示）2.软件安装安装程序将自动启动并引导完成整个安装过程。二、S7-200SMARTPLC程序上载和下载1.建立通讯连接S7-200SMARTCPU可以通过以太网电缆与安装有STEP7Micro/WINSMART的编程设备进行通信连接。（1）硬件连接（编程设备直接与CPU连接）首先，安装CPU到固定位置；其次，在CPU上端以太网接口插入以太网电缆，如下图所示；最后，将以太网电缆连接到编程设备的以太网口上。（2）建立Micro/WINSMART与CPU的连接首先，在STEP7-Micro/WINSMART中，点击“通信”按钮（见下图）打开“通信”对话框（见下图图）；然后，进行如下操作：a.单击“网络接口卡”下拉列表选择编程设备的“网络接口卡”。b.双击“更新可用设备”来刷新网络中存在的CPU；c.在设备列表中根据CPU的IP地址选择已连接的CPU。d.选择需要进行下载的CPU的IP地址之后，单击“OK”按钮，建立连接。（同时只能选择一个CPU与Micro/WINSMART进行通信）2.为编程设备分配IP地址如果编程设备使用内置适配器卡（on-boardadaptercard）连接网络，则CPU和编程设备的内置适配器卡（on-boardadaptercard）的IP地址网络ID和子网掩码必须一致。（网络ID为IP地址的前三个八位字节，例如：192.168.2.77（粗体部分），默认的子网掩码通常为255.255.255.0）具体操作步骤如下（基于WindowsXPSP3操作系统）：（1）打开“本地连接状态”对话框，如图下图所示；方式一：单击“开始”按钮->单击“控制面板”->双击打开“网络连接”->双击“本地连接”方式二：在任务栏右下角单击“本地连接”图标（2）单击“属性”按钮，打开“本地连接属性”对话框，如下图所示；（3）在“此连接使用下列项目”区域中，滑动右侧滚动条，找到“Internet协议（TCP/IP）”并选中该项，单击“属性”按钮，打开“Internet协议（TCP/IP）属性”对话框，如下图所示；选中“使用下面的IP地址”前面的单选按钮然后进行如下操作：a.输入编程设备的IP地址（必须与CPU在同一个网段）；b.输入编程设备的“子网掩码”（必须与CPU一致）；c.输入默认网关（必须是编程设备所在网段中的IP地址）；d.单击“确定”按钮，完成设置。注意：IP地址的前三个字节必须同CPU的IP地址一致，后一个字节应在"1-254"之间（避免0和255），避免与网络中其它设备的IP地址重复。3.修改CPU的IP地址（可选）在Micro/WINSMART中可以通过系统块修改CPU的IP地址，步骤如下：（1）在导航条中单击“系统块”按钮，或者在项目树中双击打开“系统块”对话框，如下图所示：（2）打开系统块对话框，如下图所示：然后进行如下操作：a.选择CPU类型（与需要下载的CPU类型一致）；b.选择“通信”选项；c.勾选“随项目存储IP信息”；d.设置IP地址，子网掩码和默认网关；e.单击“确定”按钮，完成设置。注意：由于系统块是用户创建的项目的一部分，所以只有将系统块下载至CPU时，IP地址修改才能够生效。4.下载程序在Micro/WINSMART中点击“下载”按钮，如下图所示；打开下载对话框（如下图图），选择需要下载的块（如果进行了“步骤三”，则必须下载系统块才能完成IP地址修改），单击“下载”按钮进行下载。注意：如果CPU在运行状态，Micro/WINSMART会弹出提示对话框，提示将CPU切换到STOP模式，点击“YES”。下载成功后，“下载”对话框会显示“下载成功”，点击“关闭”按钮关闭对话框，完成下载，如下图所示：
