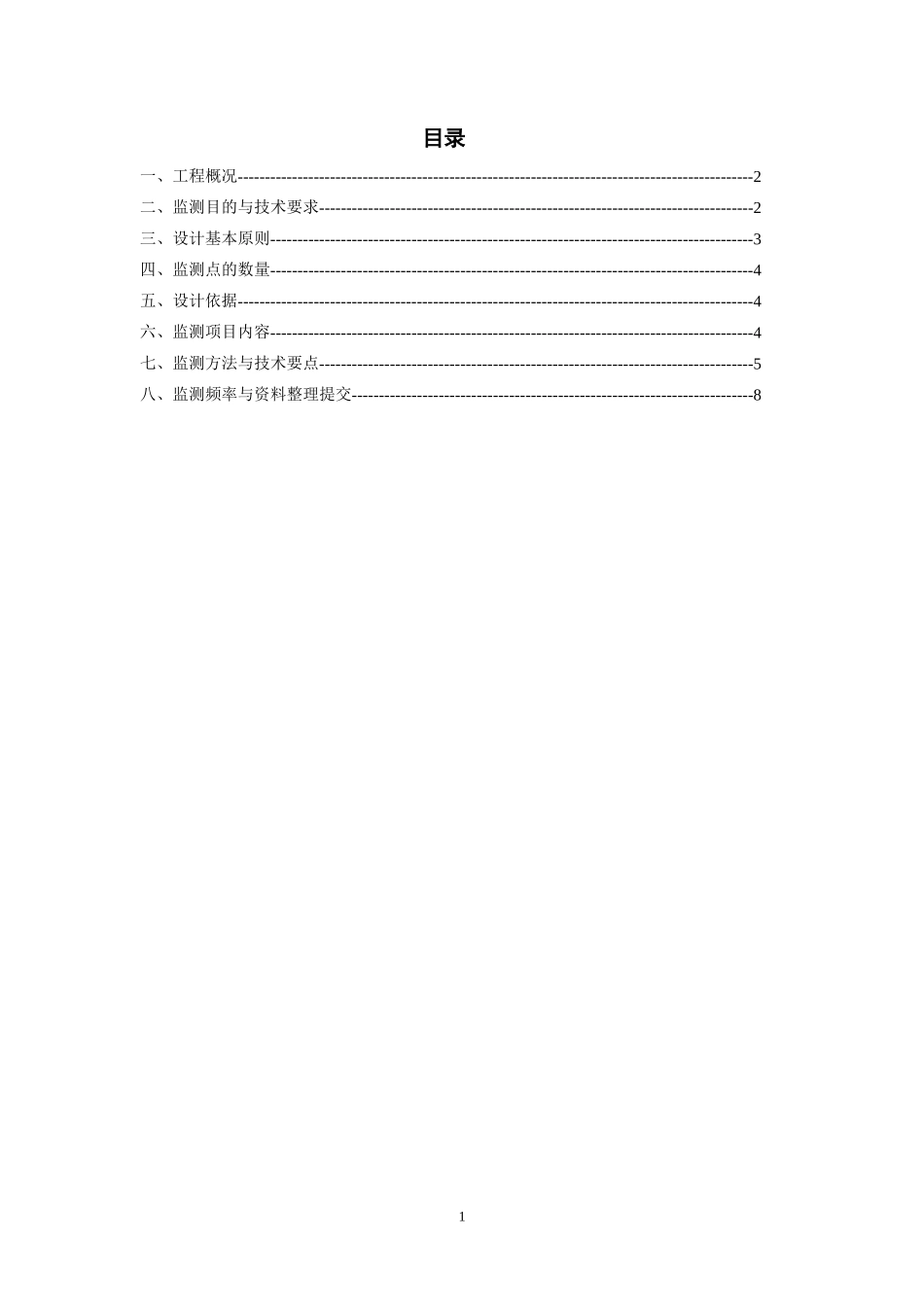

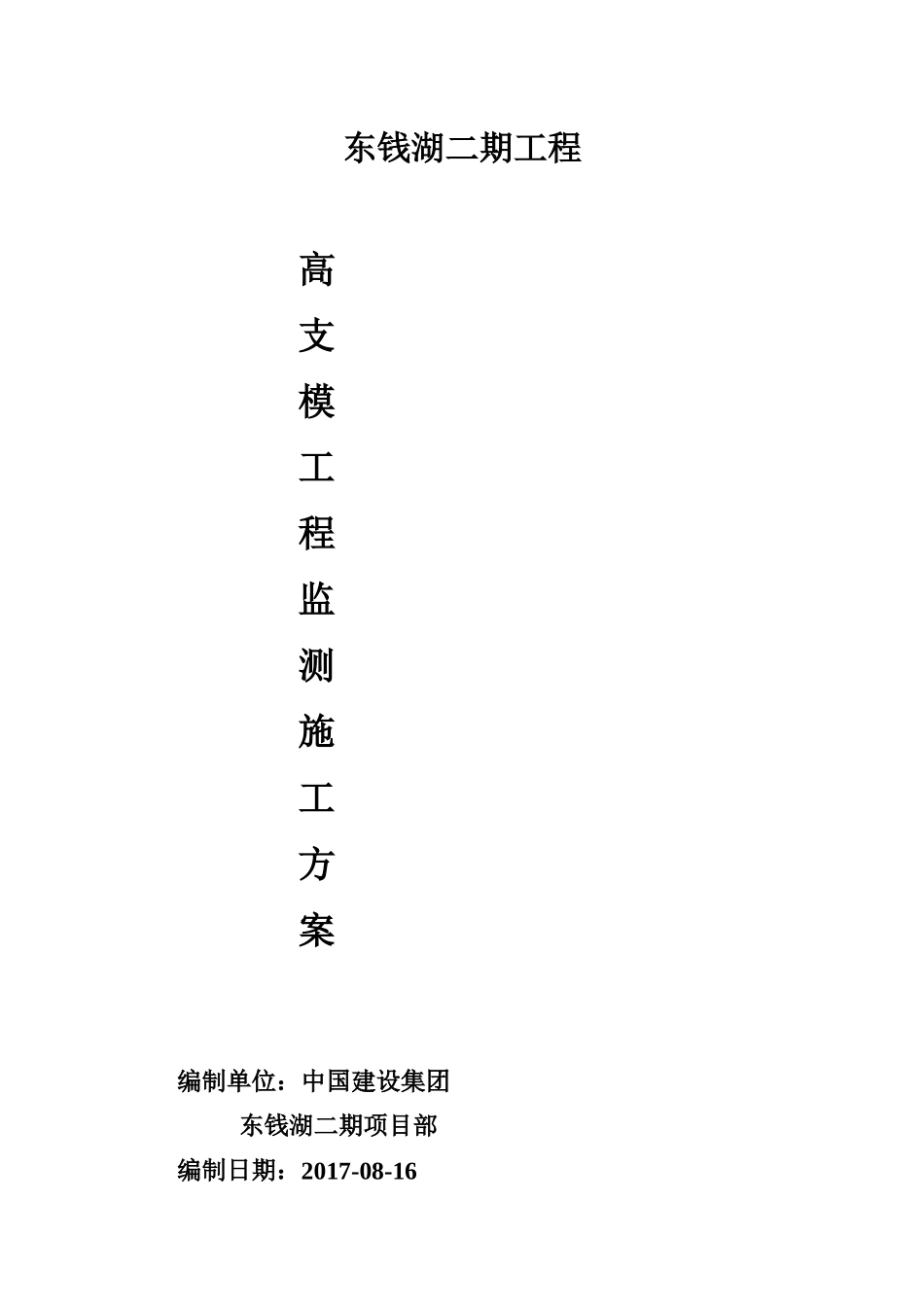

东钱湖二期工程高支模工程监测施工方案编制单位：中国建设集团东钱湖二期项目部编制日期：2017-08-161目录一、工程概况-----------------------------------------------------------------------------------------------2二、监测目的与技术要求--------------------------------------------------------------------------------2三、设计基本原则-----------------------------------------------------------------------------------------3四、监测点的数量-----------------------------------------------------------------------------------------4五、设计依据-----------------------------------------------------------------------------------------------4六、监测项目内容-----------------------------------------------------------------------------------------4七、监测方法与技术要点--------------------------------------------------------------------------------5八、监测频率与资料整理提交--------------------------------------------------------------------------82一、工程概况建设单位：广州市永圣房地产开发有限公司施工单位：广东诺厦建设集团有限公司监理单位：广东顺业石油化工建设监理有限公司工程名称：广州市南沙金龙苑（紫茗花园）二期工程建设地点：广州南沙区南沙街东瓜宇村岗仔山地段设计单位：深圳市粤鹏建筑设计有限公司工程规模：总建筑面积26478㎡，基底占地面积6400㎡；地下三层层高3.5m，地下二层层高5.1m，地下一层层高4.2m。地上两栋各高15层，一层层高5.0m，二层以上为标准层层高3.0m电梯机房层高4.8m，建筑物檐高为47.6m；为高层建筑，主要结构形式为框架剪力墙结构。使用年限为50年，抗震设防烈度为7度，结构安全等级为Ⅱ级。综合商住楼房，耐火等级为Ⅱ类二级，地下室为Ⅲ类一级。本工程高支模支撑位置为：地下室二层层高5.1m，轴间梁板的模板支撑体系支撑高度为框架梁4.4—4.6m、楼板支模高度为4.95—4.98m，地下一层层高4.2m，塔楼部位一层层高5.0m，支撑高度为框架梁4.3—4.5m、楼板支模高度为4.85—4.88m。详见结构施工图。二、监测目的与技术要求为了解高支模系统的变形情况，确保安全及指导施工的目的，在结构转换层施工过程中，须委托有观测资质的检测站对高支模支顶系统进行变形监测。监测对象以钢支撑立杆竖向位移为主，着重了解钢支撑立杆垂直方向的变形情况，也适当选择观测受力较大的主龙骨的下沉量：本工程监测的目的主要有：1）通过将监测数据与预测值作比较，判断上一步施工工艺和施工参数是否符合或达到预期要求，同时实现对下一步的施工工艺和施工进度控制，从而切实实现信息化施工；2）通过监测及时发现支撑结构在施工过程中的环境变形发展趋势，及时反馈3信息，达到有效控制施工对建(构)筑物影响的目的；3）通过监测及时调整支撑系统的受力均衡问题，使得整个支撑在浇筑过程能始终处于安全、可控的范畴内；4）将现场监测结果反馈设计单位，使设计能根据现场工况发展，进一步优化方案，达到优质安全、经济合理、施工快捷的目的；三、设计基本原则1）系统性原则所设计的监测项目有机结合，并形成有效四维空间，测试的数据相互能进行校核；运用、发挥系统功效对工程进行全方位、立体监测，确保所测数据的准确、及时；在施工工程中进行连续监测，确保数据的连续性；利用系统功效减少监测点布设，节约成本。2）可靠性原则设计中采用的监测手段是已基本成熟的方法；监测中使用的监测仪器、元件均通过计量标定且在有效期内；在设计中对布设的测点进行保护设计。3）与结构设计相结合原则对结构设计中使用的关键参数进行监测，达到进一步优化设计的目的；对结构设计中，在专家审查会上有争议的方法、原理所涉及的受力部位及受力内容进行监测，作为反演分析的依据；依据设计计算情况，确定围护结构及支撑系统的报警值；依据业主、设计单位提出的具体要求进行针对性布点。4）关键部位优先、兼顾全面的原则对支撑系统中相当敏感的区域加密测点数和项目，进行重点监测；除...
