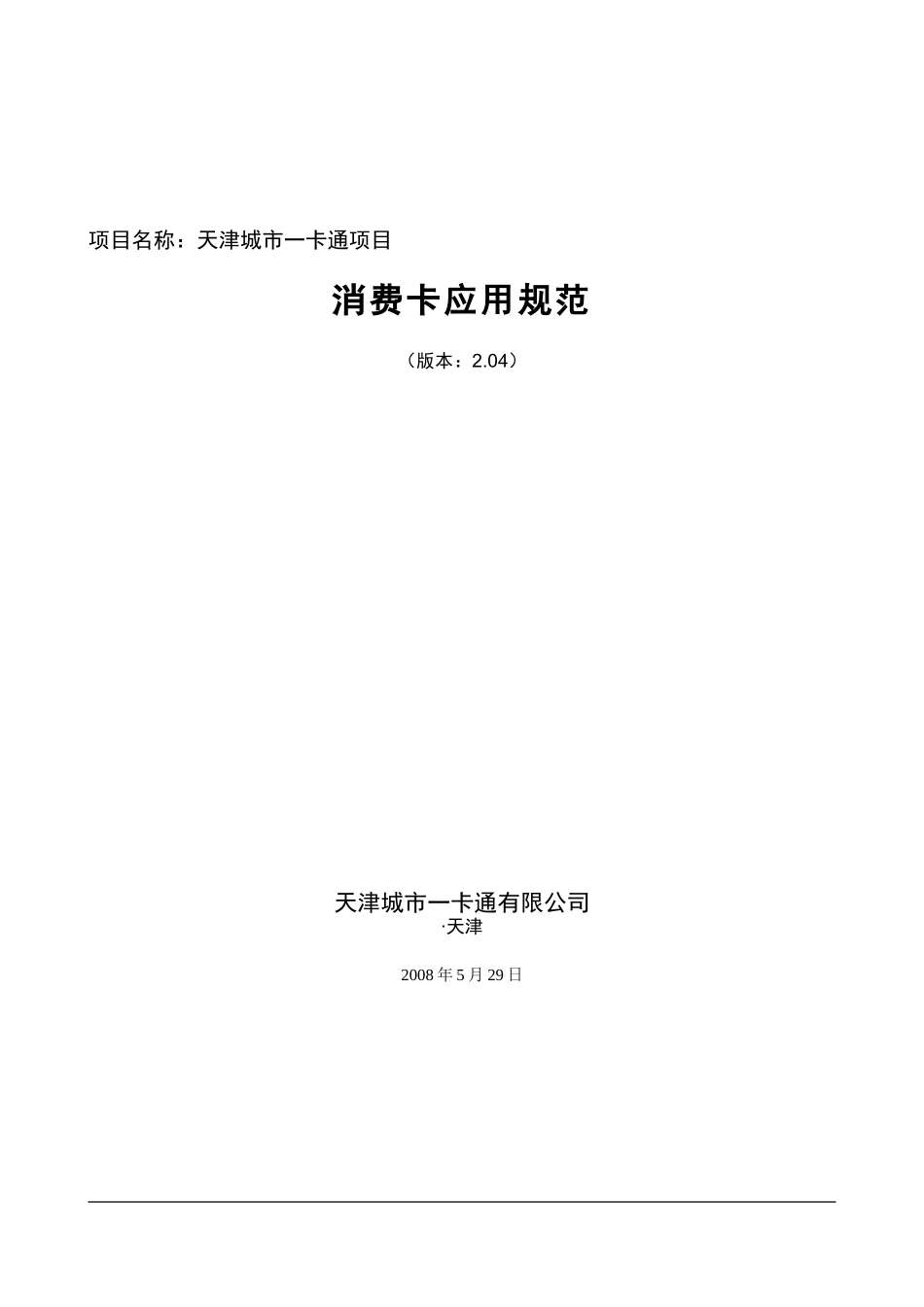

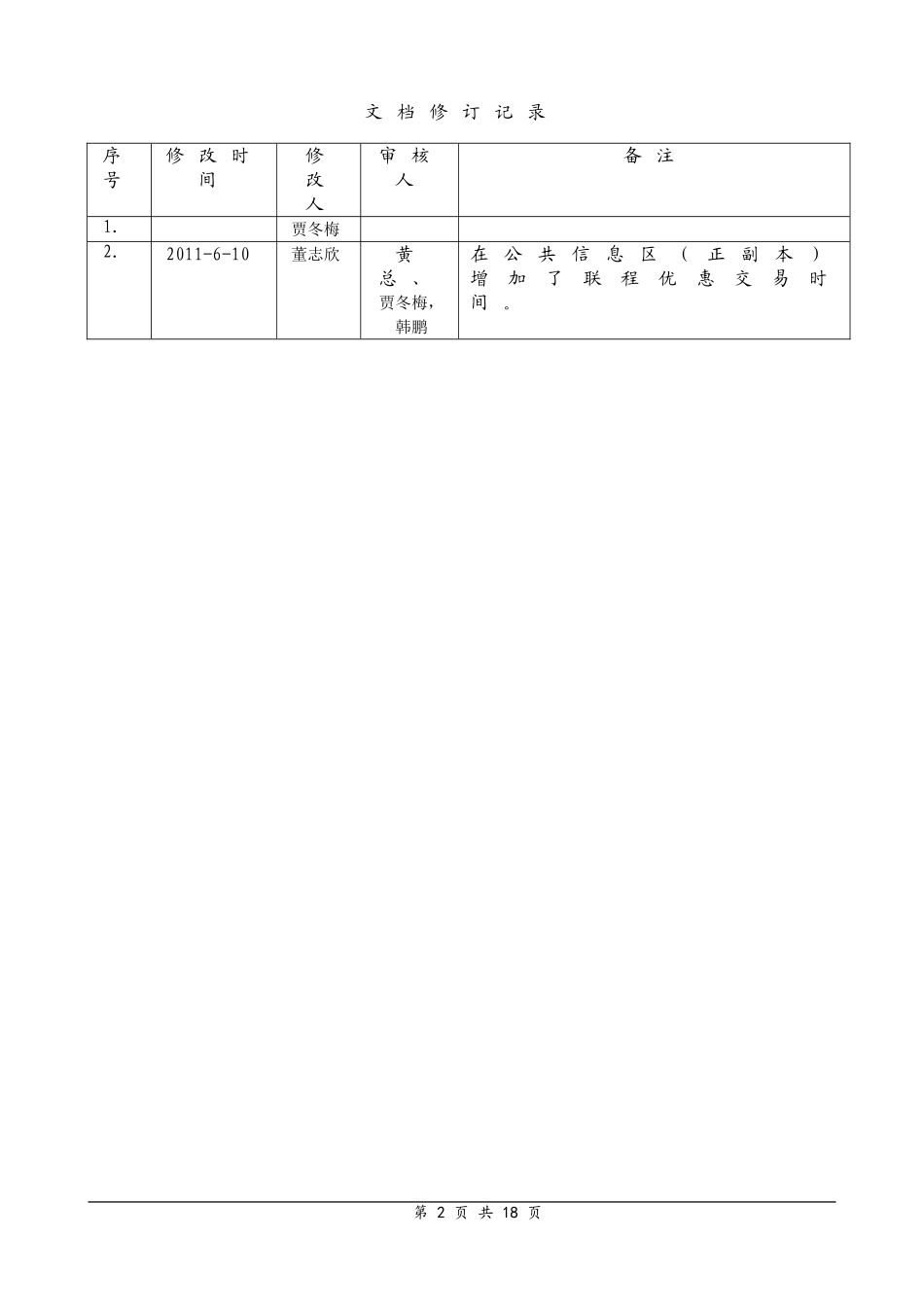

项目名称：天津城市一卡通项目消费卡应用规范（版本：2.04）天津城市一卡通有限公司·天津2008年5月29日文档修订记录序号修改时间修改人审核人备注1.贾冬梅2.2011-6-10董志欣黄总、贾冬梅，韩鹏在公共信息区（正副本）增加了联程优惠交易时间。第2页共18页天津城市一卡通IC卡数据结构——非接触式IC卡概述本数据结构基于A类非接触式IC卡设计，可用于城市交通自动收费和小额消费领域。天津城市一卡通交易流程遵循建设部《建设事业IC卡应用技术》（CJ/T166-2002）和《天津市建设事业IC卡应用技术》（CJ/T166—2002）。本结构遵循以下原则：采用文件方式设计，使用目录文件作为应用索引，支持多应用；采用两级的文件层次，即每个应用文件中包括多个基本文件负责完成不同的功能，而应用之间相互独立；应用的扩展方便，专用文件可灵活设置；卡片内基本的文件逻辑结构见下图所示。第3页共18页目录文件发卡方数据文件公共应用文件行业应用文件钱包文件充值信息文件公共信息文件交易记录文件个人信息文件地铁文件过程文件轻轨文件非计次月票及计时文件公交市区/郊区月票文件目前使用范围最广的A类逻辑加密卡是Philips公司的Mifare系列，容量为1K字节.卡基本内存结构扇区0（Sector0）BLOCK0制造商专用数据BLOCK1用户数据BLOCK2用户数据BLOCK3密钥数据扇区1（Sector1）BLOCK0用户数据BLOCK1用户数据BLOCK2用户数据BLOCK3密钥数据……扇区15（Sector15）BLOCK0用户数据BLOCK1用户数据BLOCK2用户数据BLOCK3密钥数据每个数据块包含16字节。IC卡内存总容量：16*4*16=1024字节实际的用户数据总容量：32+16*3*15=752字节该卡有16个扇区，每个扇区包含4个由16字节组成的数据块，各扇区的数据结构定义如表1所示：表1TYPEA非接触逻辑加密卡用户卡数据结构表SectorBlock0123456789ABCDEF0（00）00唯一代码（CSN）LRC厂商信息应用标识目录区11000110030303061112131415161718FF22城市代码行业代码发行流水备份卡认证码备份000000校验33KeyA0（读）访问控制字KeyB0（写）1（01）40城市代码行业代码发行流水卡认证码启用标志卡类押金校验发行区51发行日期（年月日）有效日期（年月日）启用日期（年月日）年检日期YMD校验62充值时间（年月日时）充值原额本次充值操作员工号0000校验73KeyA1（读）访问控制字KeyB1（写）2（1080累计充值额允许最大余额（HEX）充值设备编号000000校第4页共18页）验公用钱包区91钱包钱包钱包校验102钱包备份钱包备份钱包备份校验113KeyA2（读/减）访问控制字KeyB2（写/加）3（03）120交易时间月日时分原额交易金额交易类型终端号交易记录区A131交易时间原额交易金额交易类型终端号142交易时间原额交易金额交易类型终端号153KeyA3（读/写）访问控制字KeyB3（读/写）4（03）160交易时间原额交易金额交易类型终端号交易记录区B171交易时间原额交易金额交易类型终端号182交易时间原额交易金额交易类型终端号193KeyA4（读/写）访问控制字KeyB4（读/写）5(03)200交易时间原额交易金额交易类型终端号交易记录区C211交易时间原额交易金额交易类型终端号222交易时间原额交易金额交易类型终端号233KeyA5（读/写）访问控制字KeyB5（读/写）第5页共18页6(06)240交易记录指针钱包累计交易次数交易进程标志月票累计交易次数黑名单标志文件标识轨道交通专用标识联程优惠交易时间（年月日时分）00校验公用信息区251交易记录指针钱包累计交易次数交易进程标志月票累计交易次数黑名单标志文件标识轨道交通专用标识联程优惠交易时间（年月日时分）00校验262公交充次终端号公交充次操作员充次日期（年月日）原剩余次数充入次数标识校验273KeyA6（读/写）访问控制字KeyB6（读/写）7（11）280市区基本次数/月启用日期（年月）固定0x32终止日期（年月）固定0x32月票充值计数器1区域编号专线线路号票卡类型校验公交月票文件291月（年季旬）票计数器月（年季旬）票计数器月（年季旬）票计数器校验302月（年季旬）票计数器备份月（年季旬）票计数器备份月（年季旬）票计数器备份校验313KeyA7（读/减）访问控制字KeyB7（写/加）8（12）320郊区基本次数/月启用日期（年月）固定0x32终止日期（年月）固...
