LEHY(C)电梯安装调试培训资料VIP免费

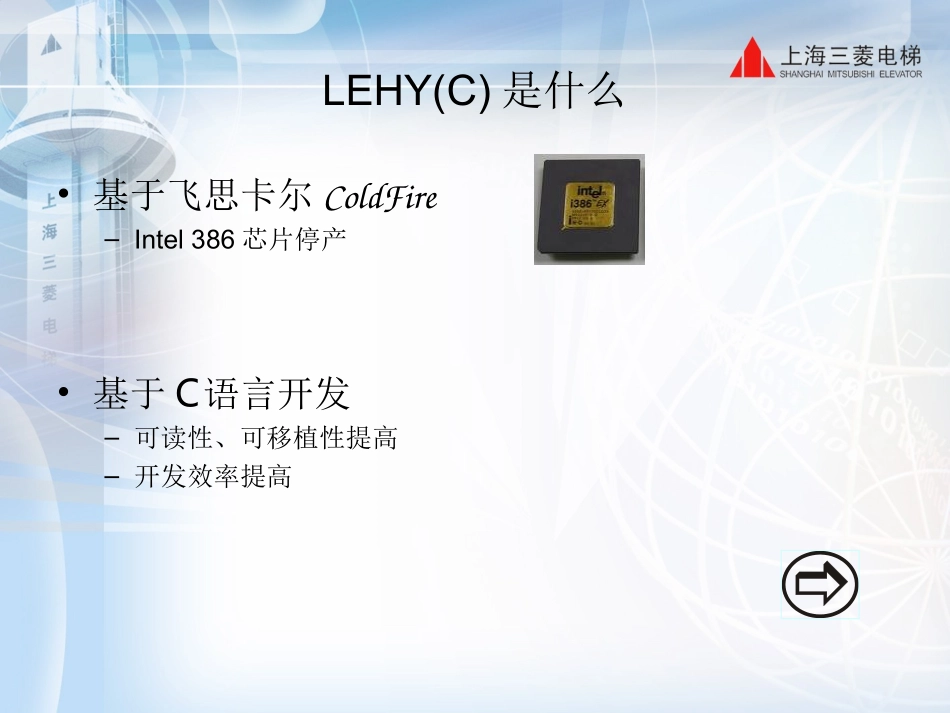

LEHY(C)电梯安装调试培训开发二部软件开发科25/2/52主要内容•LEHY(C)是什么•H/W变化•调试相关信号•安装调试过程•故障诊断•维保工具•运行情况跟踪25/2/53LEHY(C)是什么•基于飞思卡尔ColdFire–Intel386芯片停产•基于C语言开发–可读性、可移植性提高–开发效率提高25/2/54H/W变化LEHYLEHY(C)印板P203728P203758CPUI386EXMCF5207网络接口无有旋转开关WGHG、WGHO、SHIFT、DNSH、MTO、SPDSET1、SET025/2/55调试相关信号•发光二极管•开关MON1、MON0旋转开关SET1、SET0旋转开关25/2/56P1板发光二极管名称及功能印板类型名称功能常规状态P203758B000发光二极管FPERFPGA出错指示FPGA出错时点亮MNTMNT开关动作指示MNT开关处于中间位置时点亮DN下行指示下行时点亮UP上行指示上行时点亮60自动运行指示自动运行时点亮29安全回路指示安全回路正常时点亮89#89继电器动作#89吸合时点亮DRWDTDR-CPU工作指示工作正常点亮CCWDTCC-CPU工作指示工作正常点亮DZDZ信号指示进入门区后点亮4141DG信号指示厅门与轿门关闭后点亮GCOK群控通信指示群控通信正常时点亮DPOK单梯通信指示单梯通信正常时点亮7段码－各种指示当前故障代码（“MON1”=“1”，“MON0”=“0”）25/2/57印板开关名称功能常规状态P203758B000（P1）拨动开关[FWR]/[MNT]FWR（上）：允许闪存写入MNT（下）：允许远程发报安装时置于中间位置[DRSW]/RSTDRSW（上）：切断门机RST（下）：电梯复位中间位置DCB/FMSDCB（上）：关门FMS（写层）：写入层高数据中间位置SW1UP/SW1DN组合开关中间位置SW2UP/SW2DN组合开关中间位置[TCA]/[MCA]跑终端/跑中间层选择中间位置旋转开关SET1设置功能选择（详细见“旋转开关“SET1”、“SET0”的功能”）0SET0设置功能选择（详细见“旋转开关“SET1”、“SET0”的功能”）8MON1显示功能选择（详细见“旋转开关“MON1”、“MON0”的功能”）1MON0显示功能选择（详细见“旋转开关“MON1”、“MON0”的功能”）0ELE.NO梯号设定P1板开关名称及功能25/2/58旋转开关MON1、MON0功能MON1MON0功能7段码显示内容00显示电梯状态和大类故障参考*2电梯状态和大分类故障1显示轿厢中心位置轿厢中心位置2显示同步层同步层7显示前进层前进层D显示秤值SW2UP：空载秤值SW2DN：平衡负载秤值SW2中位：当前秤值10显示当前小故障代码参考附录1当前小故障代码1显示历史小故障代码历史小故障代码35显示编码器反馈速度编码器反馈速度6显示百分比秤值百分比秤值60设置时钟-年参考*3年份1设置时钟-月月份2设置时钟-日几日3设置时钟-星期星期几4设置时钟-时小时5设置时钟-分分钟9C设置手动最大速度参考*3手动最大速度代码AC调整空载秤值参考*3空载秤值D调整平衡负载秤值平衡负载秤值F0显示系统模块版本号参考*4系统模块版本号1显示管理模块版本号管理模块版本号3显示控制模块版本号控制模块版本号4显示驱动模块版本号驱动模块版本号5显示维保模块版本号维保模块版本号7显示参数模块版本号参数模块版本号25/2/59电梯状态和大分类故障LED3LED2LED1大分类故障状态显示"E"0无故障1逆变侧2整流侧3整流侧4电源5控制屏6控制屏7外部安全回路8门9升降开关A抱闸曳引机B速度控制选层器C秤DP1基板E系统设置F通讯故障25/2/510旋转开关SET1、SET0功能SET1SET0功能说明02自动学习空载秤NL进入该模式前，电梯必须空载停于下终端层，电梯将从下终端层运行到上终端层3自动学习平衡负载秤BL进入该模式前，电梯必须平衡负载停于下终端层，电梯将从下终端层运行到上终端层5维保秤写入维修保养时使用7写入层楼高度数据8退出SET模式7段码显示按照MON开关的设置进行显示C检查超载蜂鸣器显示"OL"D学习磁极FTSD运行检查10-F调整SHIFT设置值即为SET0当前值，向下按SW1保存该值至RAM；上、下行都超出，则增大该值，反之减小该值20-F调整DNSH设置值即为SET0当前值，向下按SW1保存该值至RAM；下行超出，则增大该值，反之，减小该值30-F调整WGHG设置值即为SET0当前值，向下按SW1保存该值至RAM40-F调整WGHO设置值即为SET0当前值，向下按SW1保存该值至RAM60开通/切除开门再平层RSRL功能原来开通RSRL功能则切除该功能；原来没有开通该功能的则开通该功能1开通/切...
