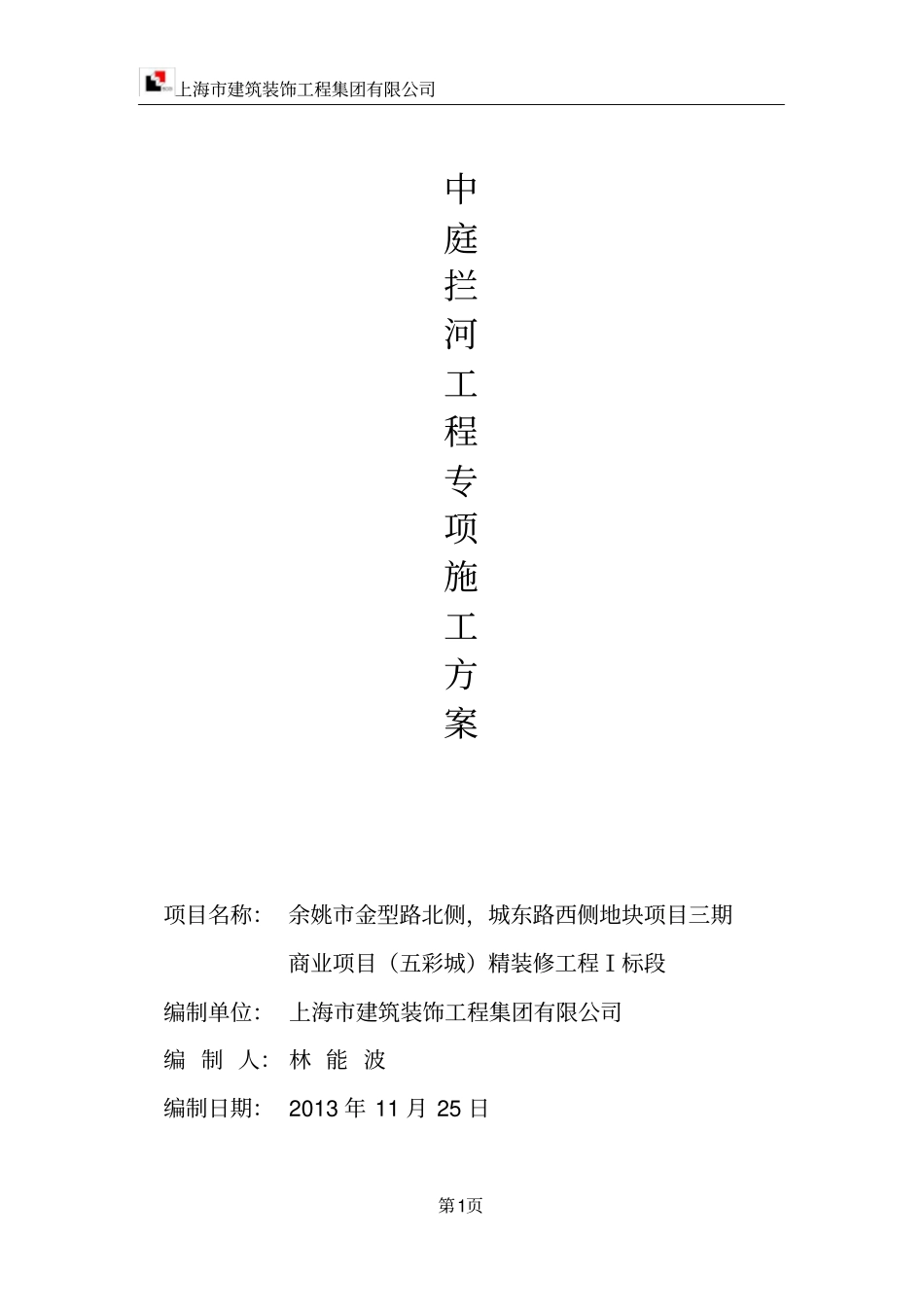

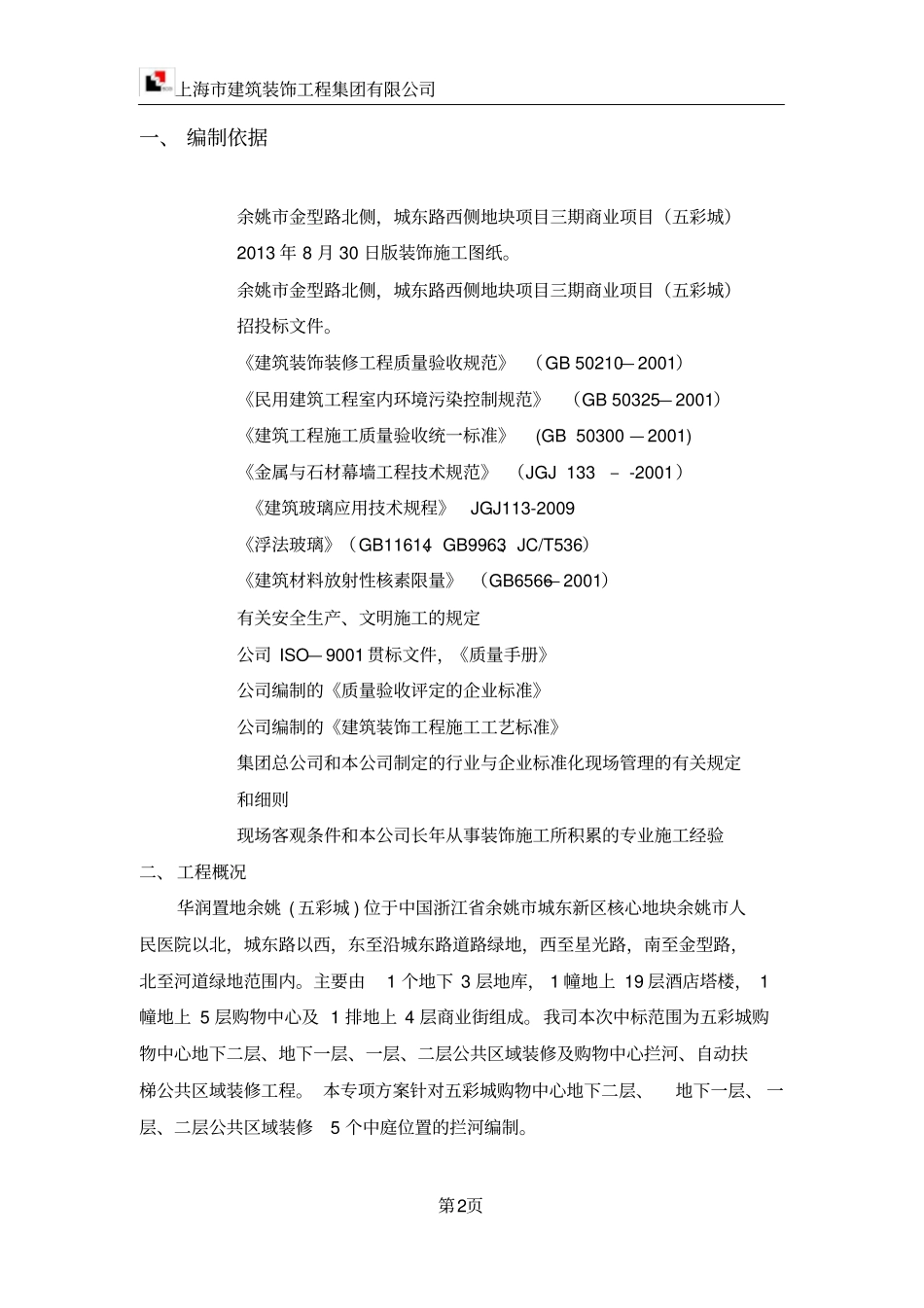

上海市建筑装饰工程集团有限公司第1页中庭拦河工程专项施工方案项目名称：余姚市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）精装修工程Ⅰ标段编制单位：上海市建筑装饰工程集团有限公司编制人：林能波编制日期：2013年11月25日上海市建筑装饰工程集团有限公司第2页一、编制依据余姚市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）2013年8月30日版装饰施工图纸。余姚市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）招投标文件。《建筑装饰装修工程质量验收规范》（GB50210—2001）《民用建筑工程室内环境污染控制规范》（GB50325—2001）《建筑工程施工质量验收统一标准》(GB50300—2001)《金属与石材幕墙工程技术规范》（JGJ133–-2001）《建筑玻璃应用技术规程》JGJ113-2009《浮法玻璃》（GB11614、GB9963、JC/T536）《建筑材料放射性核素限量》（GB6566—2001）有关安全生产、文明施工的规定公司ISO—9001贯标文件，《质量手册》公司编制的《质量验收评定的企业标准》公司编制的《建筑装饰工程施工工艺标准》集团总公司和本公司制定的行业与企业标准化现场管理的有关规定和细则现场客观条件和本公司长年从事装饰施工所积累的专业施工经验二、工程概况华润置地余姚(五彩城)位于中国浙江省余姚市城东新区核心地块余姚市人民医院以北，城东路以西，东至沿城东路道路绿地，西至星光路，南至金型路，北至河道绿地范围内。主要由1个地下3层地库，1幢地上19层酒店塔楼，1幢地上5层购物中心及1排地上4层商业街组成。我司本次中标范围为五彩城购物中心地下二层、地下一层、一层、二层公共区域装修及购物中心拦河、自动扶梯公共区域装修工程。本专项方案针对五彩城购物中心地下二层、地下一层、一层、二层公共区域装修5个中庭位置的拦河编制。上海市建筑装饰工程集团有限公司第3页左入口中庭左连接中庭主中庭右连接中庭右入口中庭左入口中庭立面（2、3层）左连接中庭立面（1~5层）主中庭立面（2~5层）上海市建筑装饰工程集团有限公司第4页右连接中庭（2~5层）右入口中庭（2~5层）三、材料及施工准备本工程拦河材料选用：8+1.14+8钢化夹胶清玻及黑色拉丝不锈钢立柱、实木扶手。(一）、基层材料要求：1、设计图纸要求本项目所有钢骨架基层均采用热镀锌角钢。2、本项目拦河玻璃采用玻璃爪件固定在不锈钢立柱上，具体相见下方节点。上海市建筑装饰工程集团有限公司第5页主中庭拦河节点上海市建筑装饰工程集团有限公司第6页次中庭拦河节点上海市建筑装饰工程集团有限公司第7页连接中庭拦河节点中庭拦河详图(二）、材料运输及进场要求：1、拦河玻璃必须符合设计要求，特别是热弯弧形玻璃，须在现场确定加工尺寸并绘出排版图，并得到设计师或甲方代表认可后才能进行下一步加工。根据工程实际使用量考虑备用量的生产，避免不同生产批号出现色差现象。2、运输过程中包装严密无空隙，并做好相应的防震措施，装卸过程中应轻拿轻放。3、材料进场后对面块料规格尺寸、颜色进行检查，板面不得有隐伤、划痕等缺陷。并按施工部位分类堆放。弧形玻璃应直立码放，倾斜度不大于15°，因隔断玻璃尺寸较大，不得叠层码放；平板玻璃码放时各层垫块基本在同一位置。4、及时上报材料检验报告，并通知监理、甲方进行现场取样复试，复试合格后方可使用。(三）、施工工具：上海市建筑装饰工程集团有限公司第8页1、电动工具：手提电钻、小台锯、玻璃磨角机、氩弧焊机、抛光机、电焊机、豁角机等2、手动工具：螺丝刀、方尺、卡子、钢尺等（四）准备工作1、现场条件确认：安装玻璃栏河的主体结构已完，装饰也基本完成并达到有关验收标准。预埋件预留洞已按要求完成并经验收合格。安装所需的标高线（1000mm高施工用线）已引到明显部位，轴线已经引测标出。所需各种材料已运到现场并堆置在指定地点。电源已引至到工作面上。大型设备试运转正常，也已安置在工作面上，小型机具已备齐2、放线：施工放线应准确。一般土建施工时往往忽视后期装饰工程高精度的要求。在装饰施工时，不仅要安装装饰施工图放线，还必须将土建施工的误差消除，并将实际放线的精准尺寸作为构件加工的尺寸。另外，由于钢化...
