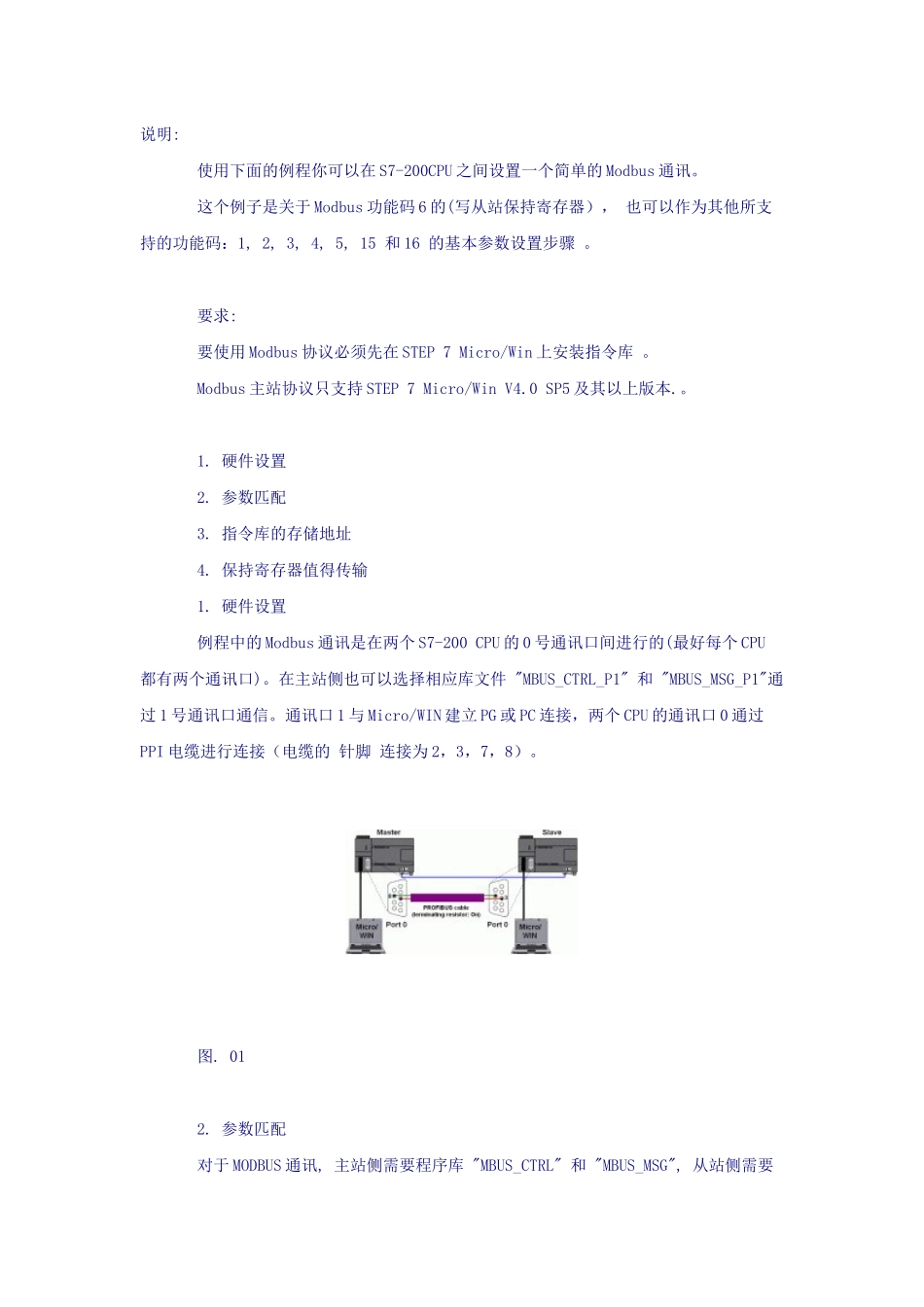

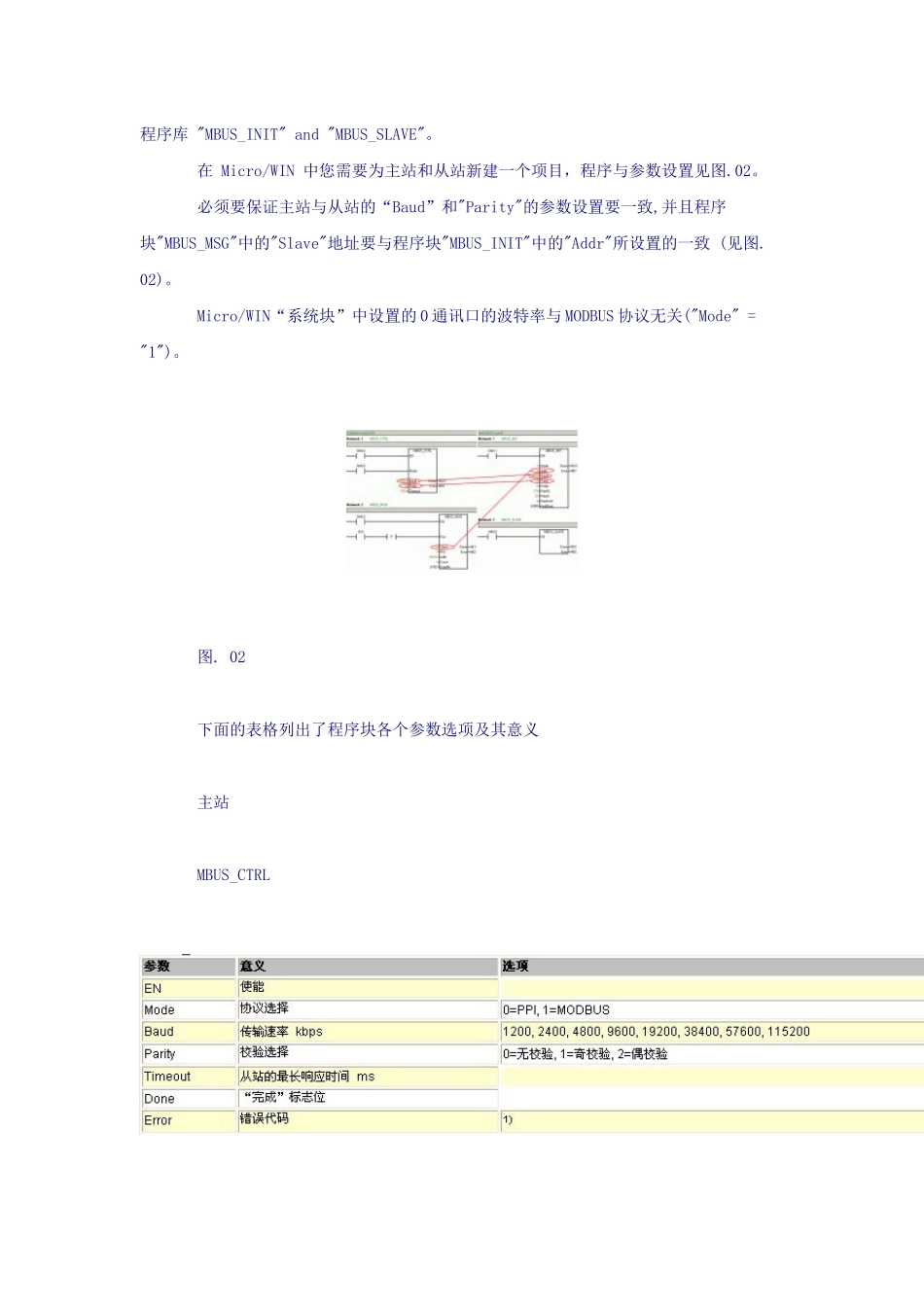

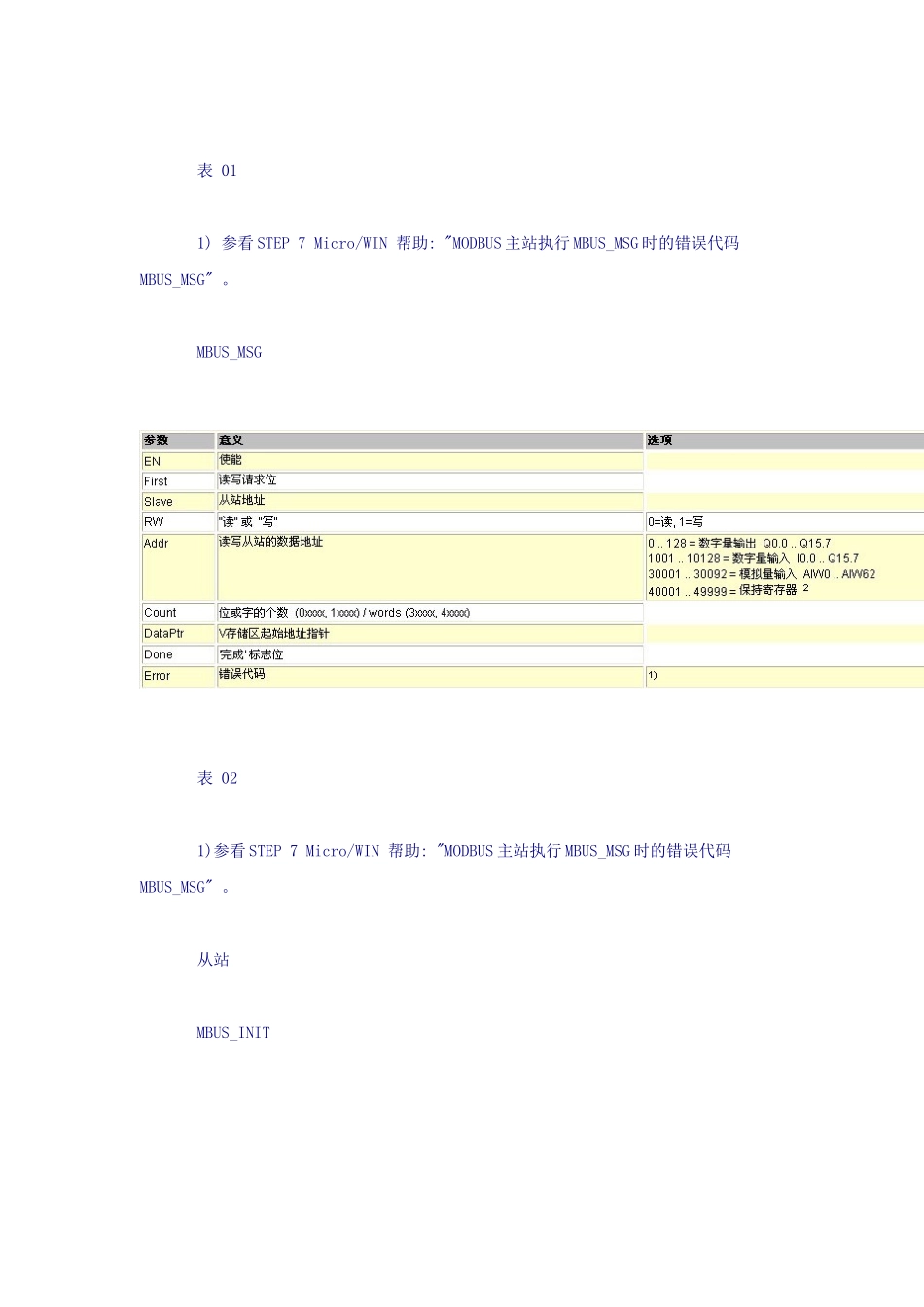

说明:使用下面的例程你可以在S7-200CPU之间设置一个简单的Modbus通讯。这个例子是关于Modbus功能码6的(写从站保持寄存器），也可以作为其他所支持的功能码：1,2,3,4,5,15和16的基本参数设置步骤。要求:要使用Modbus协议必须先在STEP7Micro/Win上安装指令库。Modbus主站协议只支持STEP7Micro/WinV4.0SP5及其以上版本.。1.硬件设置2.参数匹配3.指令库的存储地址4.保持寄存器值得传输1.硬件设置例程中的Modbus通讯是在两个S7-200CPU的0号通讯口间进行的(最好每个CPU都有两个通讯口)。在主站侧也可以选择相应库文件"MBUS_CTRL_P1"和"MBUS_MSG_P1"通过1号通讯口通信。通讯口1与Micro/WIN建立PG或PC连接，两个CPU的通讯口0通过PPI电缆进行连接（电缆的针脚连接为2，3，7，8）。图.012.参数匹配对于MODBUS通讯,主站侧需要程序库"MBUS_CTRL"和"MBUS_MSG",从站侧需要程序库"MBUS_INIT"and"MBUS_SLAVE"。在Micro/WIN中您需要为主站和从站新建一个项目，程序与参数设置见图.02。必须要保证主站与从站的“Baud”和"Parity"的参数设置要一致,并且程序块"MBUS_MSG"中的"Slave"地址要与程序块"MBUS_INIT"中的"Addr"所设置的一致(见图.02)。Micro/WIN“系统块”中设置的0通讯口的波特率与MODBUS协议无关("Mode"="1")。图.02下面的表格列出了程序块各个参数选项及其意义主站MBUS_CTRL表011)参看STEP7Micro/WIN帮助:"MODBUS主站执行MBUS_MSG时的错误代码MBUS_MSG"。MBUS_MSG表021)参看STEP7Micro/WIN帮助:"MODBUS主站执行MBUS_MSG时的错误代码MBUS_MSG"。从站MBUS_INIT表032)最大的地址取决于所用CPU的类型及其最大值。3)参看STEP7Micro/WIN帮助:“MODBUS从站协议的错误代码”。MBUS_SLAVE表043)参看STEP7Micro/WIN帮助:“MODBUS从站协议的错误代码”。3.库的存储地址项目完成后必须要在Micro/WIN中定义库的存储地址，当定义完存储区后,要保证在任何情况下不能再被其它程序所使用(主站侧:"DataPtr"+"Count"从站侧:"HoldStart"+"MaxHold")。图.034.保持寄存器值的传输将程序下载到相应的CPU后，可以在状态表中给主站侧的V存储区赋值,然后监视从站的变化。当主站的I0.0使能后，VW2中的内容就被发送到从站并写入从站的VW2。保持寄存器值的传输见图.04。指针"DataPtr"代表了V区被读的起始地址。参数"Count"表明了地址"Addr"="4xxxx"(保持寄存器)以字为单位被读的个数。主站中被读取的V存储区被写入地址为"Addr"="40002"("RW"="1")的保持寄存器中。保持寄存器是以字为单位工作的，它与从站的V区地址对应。指针"HoldStart"明确了与保持寄存器起始地址40001相对应的V存储区的初始地址。可以这样计算从站的V区目标指针：2*(Addr-40001)+HoldStart=2*(40002-40001)+&VB0=&VB2另外，要保证"MaxHold"定义的数据区能够包含主站侧所要写入的数据区：MaxHold>=Addr-40001+Count=40002-40001+1=2Fig.04关于STEP7Micro/WINMOBDUS库的更多信息可以参看S7-200系统手册(EntryID1109582)和STEP7Micro/WIN帮助。如何在STEP7Micro/WIN中找到ModbusRTU协议和USS协议操作库？说明：在STEP7Micro/WIN中，ModbusRTU协议和USS协议操作库位于操作树的“库”文件夹中。MODBUS函数库要求STEP7Micro/WIN为V3.2或更高版本。图1：添加函数库这些库是附加函数库，并非组态软件STEP7Micro/WIN的组成部分。您如果需要使用ModbusRTU协议，必须购买“SIMATICSTEP7Micro/WINADDON:FunctionLibraryV1.1(USS+MODBUS)forSTEP7Micro/WIN32”软件。这个可选附加函数库的订货号是6ES7830-2BC00-0YX0。安装顺序：先安装“STEP7Micro/WIN32ToolboxV1.0”(包括库)，然后安装“STEP7Micro/WIN”。注意：这个函数库包含可以在STEP7Micro/WINV3.2中使用的ModbusRTU协议库和USS协议库。如果您安装了STEP7Micro/WINV4.0SP5或者更高版本，那么操作库中就会包含下列函数：ModbusRTUMasterV1.2对应端口0和端口1ModbusRTUSlaveV1.0对应端口0USSprotocolV2.3对应端口0和端口1
