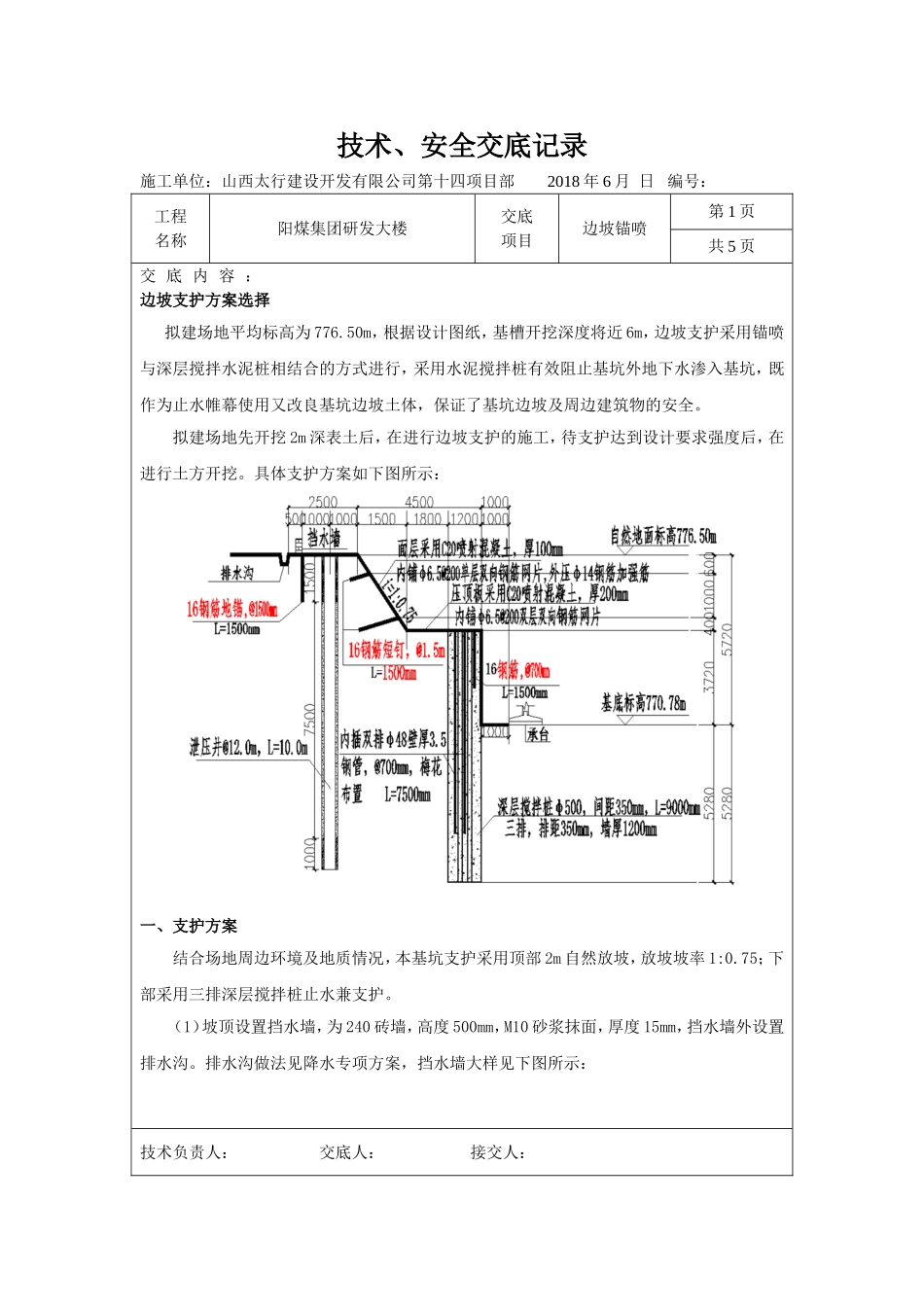

技术、安全交底记录施工单位：山西太行建设开发有限公司第十四项目部2018年6月日编号：工程名称阳煤集团研发大楼交底项目边坡锚喷第1页共5页交底内容：边坡支护方案选择拟建场地平均标高为776.50m，根据设计图纸，基槽开挖深度将近6m，边坡支护采用锚喷与深层搅拌水泥桩相结合的方式进行，采用水泥搅拌桩有效阻止基坑外地下水渗入基坑，既作为止水帷幕使用又改良基坑边坡土体，保证了基坑边坡及周边建筑物的安全。拟建场地先开挖2m深表土后，在进行边坡支护的施工，待支护达到设计要求强度后，在进行土方开挖。具体支护方案如下图所示：一、支护方案结合场地周边环境及地质情况，本基坑支护采用顶部2m自然放坡，放坡坡率1:0.75；下部采用三排深层搅拌桩止水兼支护。（1）坡顶设置挡水墙，为240砖墙，高度500mm，M10砂浆抹面，厚度15mm，挡水墙外设置排水沟。排水沟做法见降水专项方案，挡水墙大样见下图所示：技术负责人：交底人：接交人：技术、安全交底记录施工单位：山西太行建设开发有限公司第十四项目部2018年6月日编号：工程名称阳煤集团研发大楼交底项目边坡锚喷第2页共5页交底内容：（2）坡面采用C20喷射混凝土，厚度100mm，内铺φ6@200单层双向钢筋网片，外压φ14钢筋加强筋，顶部设φ16@1500钢筋地锚，加强筋与短筋、地锚、短钉可靠焊接。坡面面层与搅拌桩桩顶压顶板连接。（3）混凝土喷射作业因分层分段进行，同一分段内喷射顺序因自下而上，一次喷射厚度不小于40mm，喷头与受喷面应保持垂直，距离宜为0.6-1m，喷射混凝土终凝2小时后进行洒水养护，养护时间不小于7d。（4）钢筋网片与坡面的间隙不小于25mm。（5）喷射混凝土细骨料宜选用中粗砂，含泥量应小于3％；粗骨料宜选用粒径不大于20mm的级配碎石；水泥与砂石的重量比宜为1:4-1:4.5，砂率宜为45％-55％，水灰比为0.4-0.5。二、边坡锚喷施工方法1、喷锚支护参数1.1锚杆：锚杆主体为Φ16螺纹钢筋，横向及竖向间距见支护结构图。1.2锚孔：锚杆孔径为Φ80～100mm，水平夹角为俯角10°～15°，采用人工成孔。1.3注浆：孔内安放锚杆后进行压力注浆，采用PO42.5#纯水泥浆，水灰比为0.40～0.45，注浆压力为0.2～0.4MPa。1.4喷射砼：锚杆或锚管注浆完成后，按要求修整坡面，在边壁上挂Ф6.5＠200×200钢筋网，焊接锚杆头，然后喷射砼，配合比为水泥:砂:碎石＝1:2:2.5（重量比）。技术负责人：交底人：接交人：技术、安全交底记录施工单位：山西太行建设开发有限公司第十四项目部2018年6月日编号：工程名称阳煤集团研发大楼交底项目边坡锚喷第3页共5页交底内容：砼强度等级不低于C20。2、注意事项2.1施工过程中遇到地下设施或特殊地质条件，须根据实际情况适当调整锚杆的位置、长度及倾角，并做好记录。严禁强行穿越不明障碍物或地下管线。2.2严格遵循“开挖一层，支护一层”的原则。2.3挖土方必须按照确定的开挖线、放坡角度和每层开挖深度作业，并及时清理坡面，以保证边坡支护及时施工；严禁挖斗顶压或撞击已完成支护的坡面。2.4为保证护坡的安全，工程主体施工时必须对基坑周围的地面进行封闭处理，防止地表水渗漏。采取防排水措施，预防地表水汇流到基坑周围和基坑内，基坑周围严禁积水。2.5坡顶2.0m范围内不得堆积材料和通行大型载重车。3、喷射要点喷射砼要沿一定方向分区、分块、分薄层螺旋均匀施喷，边坡采取自下而上进行施工。喷头距施喷面要合适，喷射推进要有序，尽量减少回弹，刚喷射完的部分要进行喷厚检查（通过埋设点、针探、高精度断面仪检测）不满足厚度要求的，可及时复喷处理。挂网处要喷至无明显网条为止，且最小保护层厚度为5cm。喷射作业要连续，因故中断则需及时清理机械管道，防止管道堵塞。若喷混凝土面终凝超过1小时后再进行喷混凝土施工，对喷混凝土表面用风、水枪清理。4、养护、检测喷射砼终凝2小时后，应喷水养护，养护时间一般部位为7天，重要部位为14天。喷混凝土区域湿度大于85％时，可经监理工程师同意采用自然养护。5、喷混凝土质量控制5.1配料、拌和、运输质量控制（1）称量允许偏差：水泥、速凝剂允许偏差为±2％。砂、石允许偏差为±3％。技术负责人：交底人：接交人：技术、安全交...
