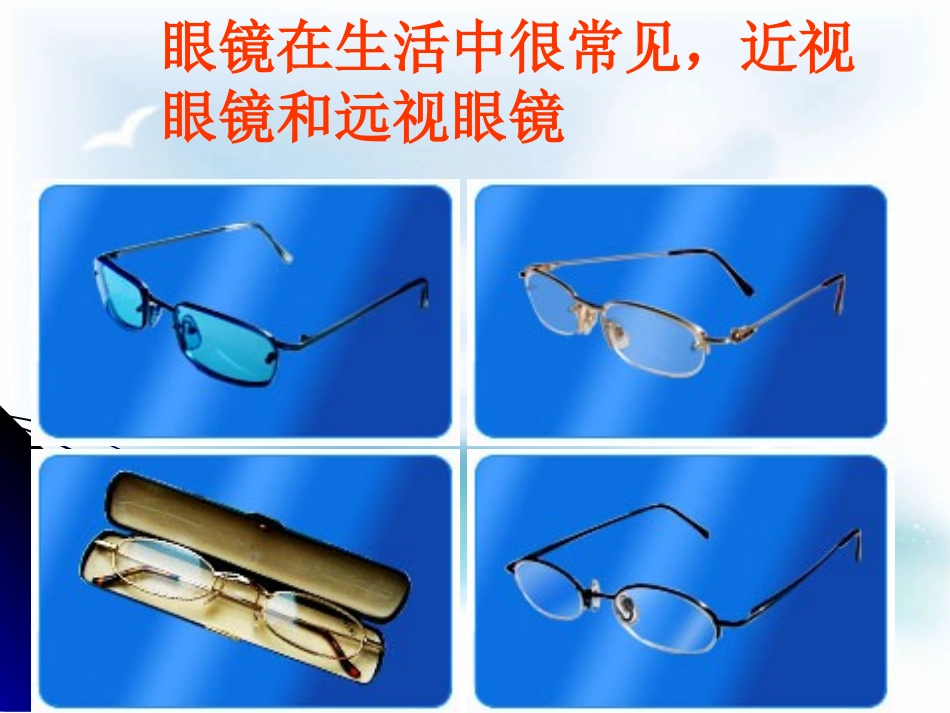

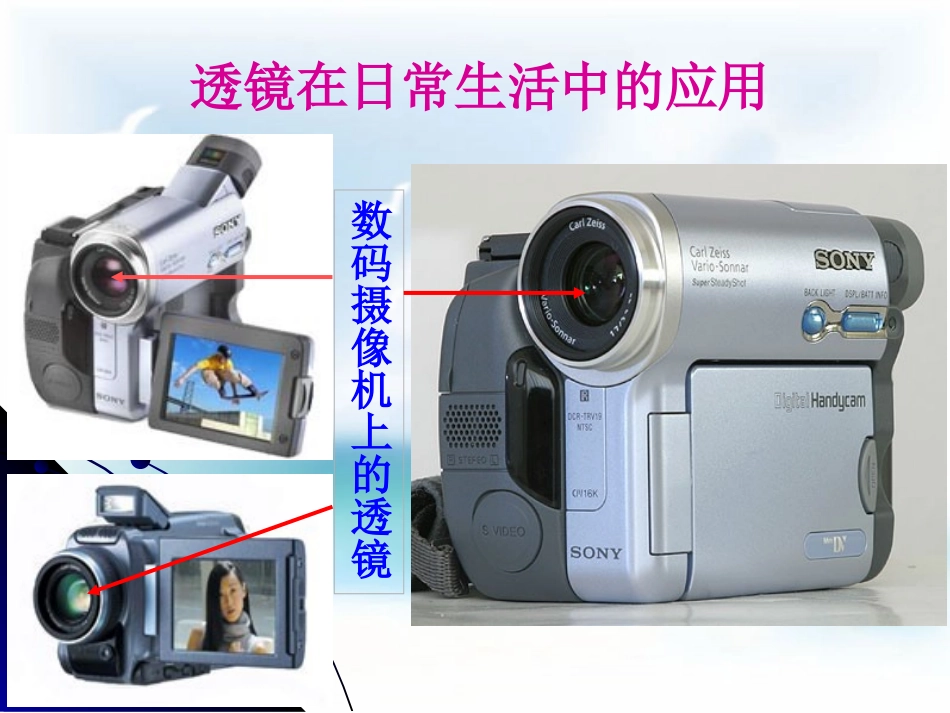

二透镜第四章透镜及其应用句容二中蒋杰眼镜在生活中很常见，近视眼镜和远视眼镜透镜在日常生活中的应用数码摄像机上的透镜透镜在日常生活中的应用投影机上的透镜实物展台上的透镜透镜在日常生活中的应用照相机上的凸透镜透镜在日常生活中的应用放大镜上的透镜中间厚边缘薄的透镜中间薄边缘厚的透镜凸透镜凹透镜外形特征：外形特征：凸透镜：中间厚边缘薄的透镜叫凸透镜凹透镜：中间薄边缘厚的透镜叫凹透镜一、透镜的分类辨别下列透镜辨别下列透镜ABCDEF凸透镜（）凹透镜（）ABDCEF通过凸透镜,所看到的物体的像是(放大/缩小)的。通过凹透镜,所看到的物体的像是(放大/缩小)的。放大做法做法：将透镜：将透镜靠近靠近书本，观察课本上的字。书本，观察课本上的字。结结论论缩小猜想:让一束平行光正对着凸透镜,猜想发生的现象。让一束平行光正对着凹透镜,猜想发生的现象。试一试:让一束平行光正对着凸透镜,观看发生的现象。让一束平行光正对着凹透镜,观看发生的现象。画一画:透镜光屏冰透镜和“以冰取火”早在我国西汉(前206～公元25年)《淮南万毕术》中就有关于冰透镜记载：“削冰令圆，举以向日，以艾承其影，则火生。”实验结论实验结论凹透镜对光有凹透镜对光有作用作用,,所所以凹透镜又叫以凹透镜又叫透镜透镜..凸透镜对光有凸透镜对光有作用作用,,所以所以凸透镜又叫凸透镜又叫透镜透镜..会聚会聚会聚会聚发散发散发散发散•为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个_____镜，它对太阳光有____作用，可能会导致森林火灾。我知道！凸透会聚星期天小明和爷爷一起做航模,看说明时,爷爷让小明到书房帮他把老花镜拿来,小明发现书房有两副眼镜,他该如何准确地拿对眼镜呢?试一试试一试方法一:“摸”。通过比较透镜中央和边缘的厚薄加以辨别。方法二:“看”。通过透镜去观察近处物体，看它成的像是放大还是缩小加以辨别。方法三:“照”。通过透镜对平行光线是会聚还是发散加以辨别。我们发现：近视眼镜的镜片是凹透镜老花眼镜的镜片是凸透镜哪种方法好？信息快递信息快递OF主光轴f凸凸透透镜镜F主光轴：主光轴：通过光心且垂直于透镜平面的直线。通过光心且垂直于透镜平面的直线。光心：光心：透镜的中心。透镜的中心。焦点：焦点：平行于主光轴的平行光通过透镜后会聚于一点。平行于主光轴的平行光通过透镜后会聚于一点。焦距：焦距：焦点到光心的距离。焦点到光心的距离。(主轴)OF凹透镜凹透镜信息快递信息快递F平行光经过凹透镜后变成发散光线，将这些光线反向延长也会相交于一点，这个点不是光线实际会聚的点，因此点F叫做凹透镜的虚焦点拓展：三棱镜对光线的作用通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合OFFOFFOFF通过光心的光线方向不变。平行于主光轴的光线折射后通过焦点。通过焦点的光线折射后平行于主光轴。凸透镜的三条特殊光线OFFOFFOFF通过光心的光线方向不变。平行于主光轴的光线，折射后反向延长线通过虚焦点。通过虚焦点的入射光线，折射后平行于主光轴。凹透镜的三条特殊光线图6ABCD1、如图是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的是（）牛刀小试CC2、光通过透镜的光路如图所示，正确的图是（）BB3、观察下图，其中_____________是凸透镜，____________是凹透镜。abfabfcdecde4、图中光路图错误的是：()DD5、请根据光路图判断框内的镜是什么类型的。AoB在o点处填上适当的光学元件？（至少三种）
