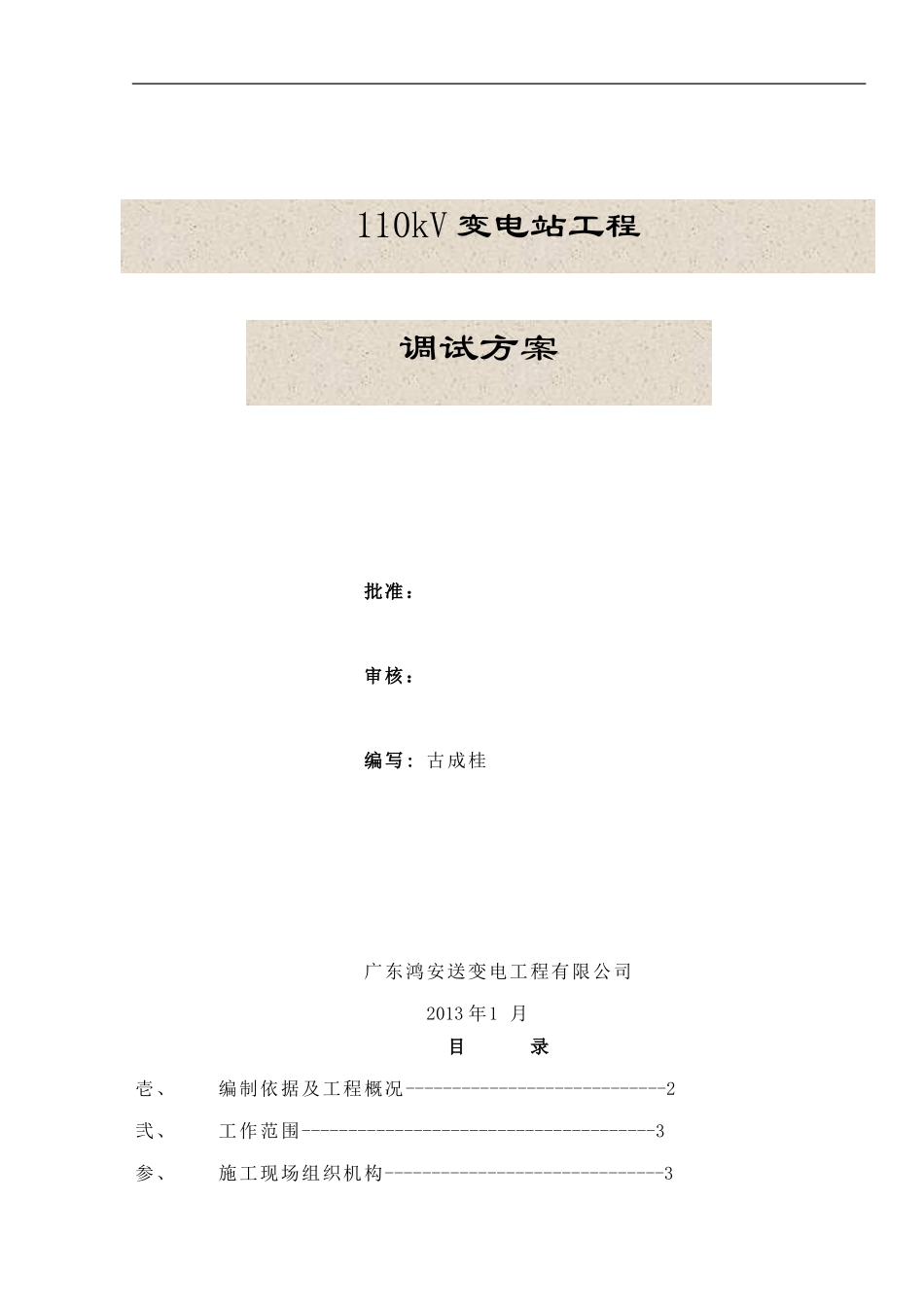

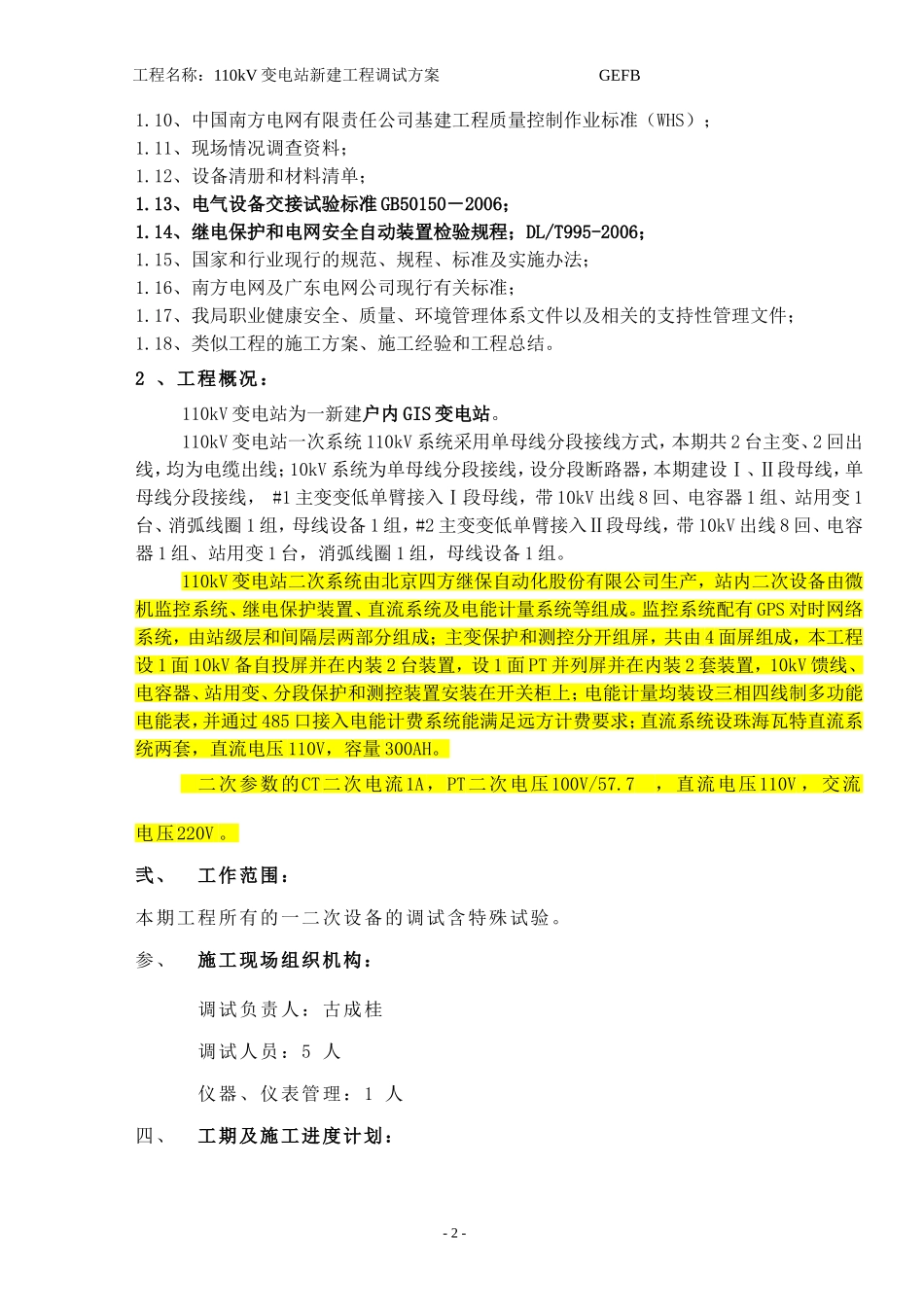

批准：审核：编写:古成桂广东鸿安送变电工程有限公司2013年1月目录壱、编制依据及工程概况----------------------------2弐、工作范围--------------------------------------3参、施工现场组织机构------------------------------3110kV变电站工程程调试方案工程名称：110kV变电站新建工程调试方案GEFB四、工期及施工进度计划----------------------------3伍、质量管理--------------------------------------4六、安全管理--------------------------------------11七、环境保护及文明施工----------------------------14壱、编制依据及工程概况：1、编制依据1.1、本工程施工图纸；1.2、设备技术文件和施工图纸；1.3、有关工程的协议、合同、文件；1.4、业主方项目管理交底大纲及相关管理文件；1.5、广东省电力系统继电保护反事故措施2007版；1.6、高压电气设备绝缘的工频耐压试验电压标准；1.7、《南方电网电网建设施工作业指导书》；1.8、《工程建设标准强制性条文》；1.9、《110kV~500kV送变电工程质量检验及评定标准》；-1-工程名称：110kV变电站新建工程调试方案GEFB1.10、中国南方电网有限责任公司基建工程质量控制作业标准（WHS）；1.11、现场情况调查资料；1.12、设备清册和材料清单；1.13、电气设备交接试验标准GB50150－2006；1.14、继电保护和电网安全自动装置检验规程；DL/T995-2006；1.15、国家和行业现行的规范、规程、标准及实施办法；1.16、南方电网及广东电网公司现行有关标准；1.17、我局职业健康安全、质量、环境管理体系文件以及相关的支持性管理文件；1.18、类似工程的施工方案、施工经验和工程总结。2、工程概况：110kV变电站为一新建户内GIS变电站。110kV变电站一次系统110kV系统采用单母线分段接线方式，本期共2台主变、2回出线，均为电缆出线；10kV系统为单母线分段接线，设分段断路器，本期建设Ⅰ、Ⅱ段母线，单母线分段接线，#1主变变低单臂接入Ⅰ段母线，带10kV出线8回、电容器1组、站用变1台、消弧线圈1组，母线设备1组，#2主变变低单臂接入Ⅱ段母线，带10kV出线8回、电容器1组、站用变1台，消弧线圈1组，母线设备1组。110kV变电站二次系统由北京四方继保自动化股份有限公司生产，站内二次设备由微机监控系统、继电保护装置、直流系统及电能计量系统等组成。监控系统配有GPS对时网络系统，由站级层和间隔层两部分组成；主变保护和测控分开组屏，共由4面屏组成，本工程设1面10kV备自投屏并在内装2台装置，设1面PT并列屏并在内装2套装置，10kV馈线、电容器、站用变、分段保护和测控装置安装在开关柜上；电能计量均装设三相四线制多功能电能表，并通过485口接入电能计费系统能满足远方计费要求；直流系统设珠海瓦特直流系统两套，直流电压110V，容量300AH。二次参数的CT二次电流1A，PT二次电压100V/57.7，直流电压110V，交流电压220V。弐、工作范围：本期工程所有的一二次设备的调试含特殊试验。参、施工现场组织机构：调试负责人：古成桂调试人员：5人仪器、仪表管理：1人四、工期及施工进度计划：-2-工程名称：110kV变电站新建工程调试方案GEFB为配合整个工程工期,提高工作效率，调试人员待一二次设备初步安装完毕才入场，施工计划安排如下：1．第一阶段：入场及准备工作工期:5个工作日(计划于)工作内容:提前将有关的图纸、资料、厂家说明书、测试仪器准备好，并到现场勘察，熟悉图纸及一、二次设备，做好有关的准备工作。准备好全站一二次设备试验所需相关仪器、仪表，并运抵现场。2．第二阶段：设备试验及保护调试工期：视实际情况而定工作内容：一次方面有主变压器、GIS组合电器设备、高压开关柜、站用变压器、电容电抗器组等电气设备的单体常规、特殊试验；二次方面的保护装置调试、测控装置调试、监控装置调试、故障录波器等装置的调试、屏柜二次接线检查等的调试；开关、信号传动等分系统调试；整组调试、带负荷测试等整组启动调试。五、质量管理：试验技术管理一次、二次设备试验质量管理是变电站施工管理的重要组成部分，本站试验由指定的工作负责人及试验技术负责人负责现场试验质量管理工作。试验工作负责人及试验技术负责人必须参...
