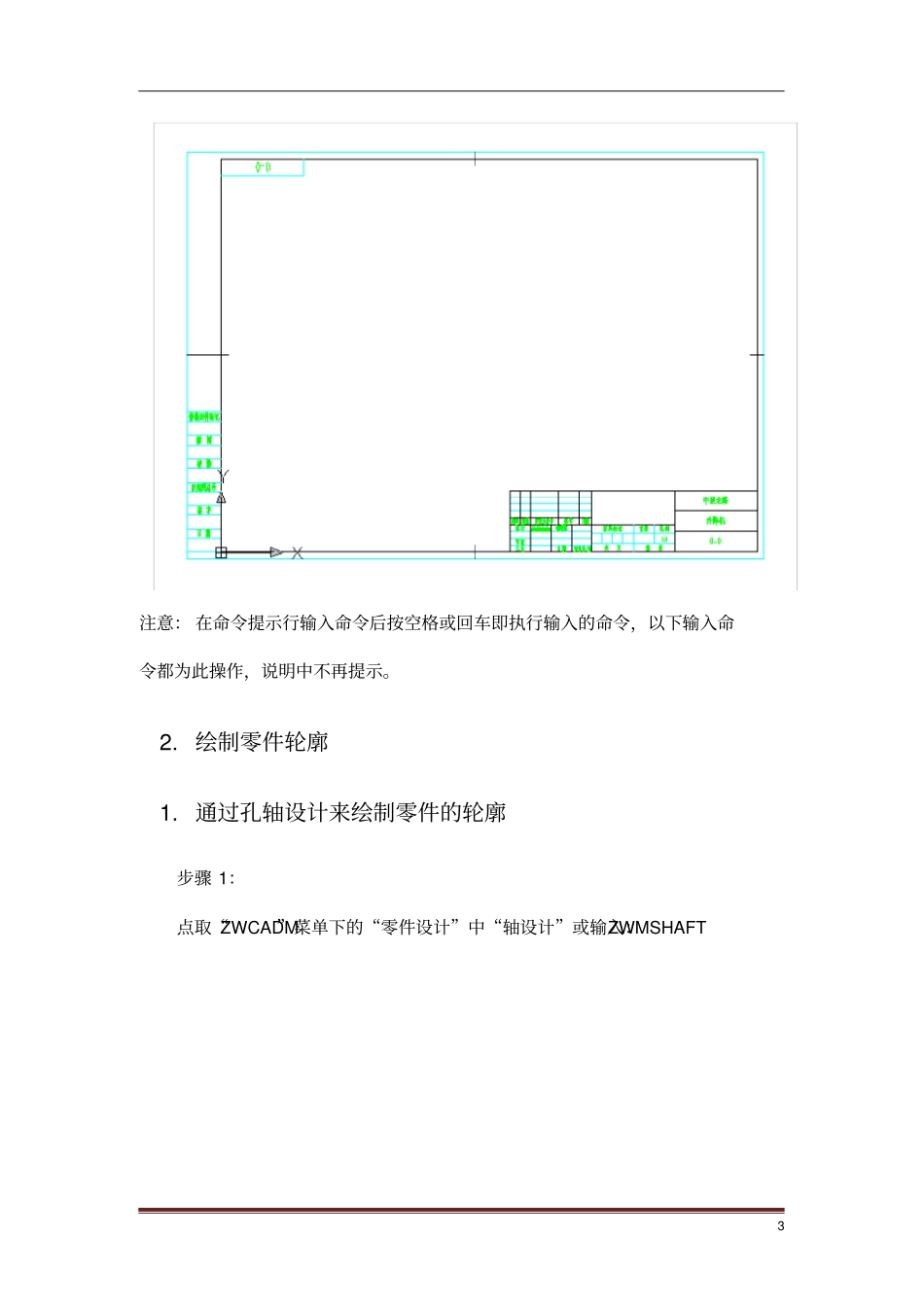

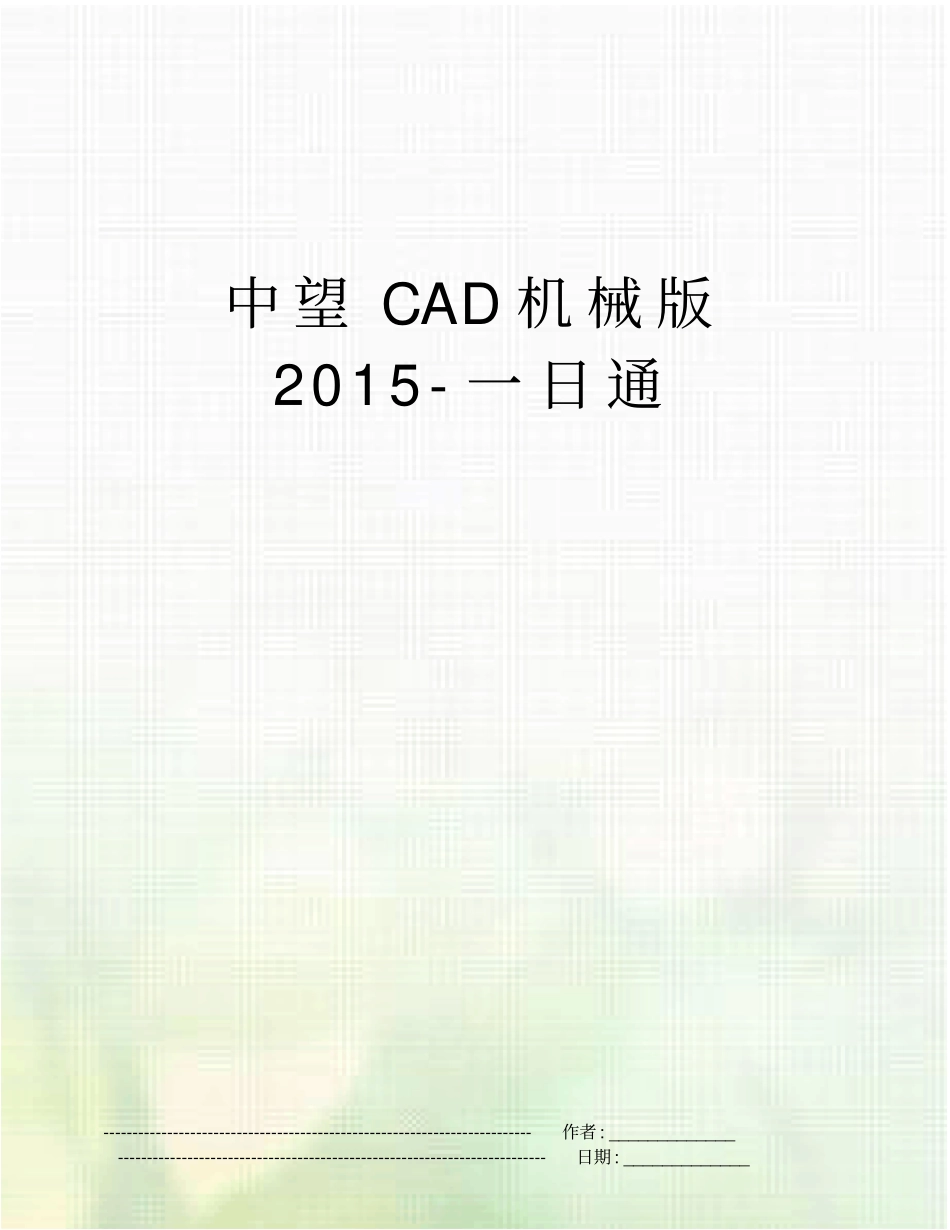

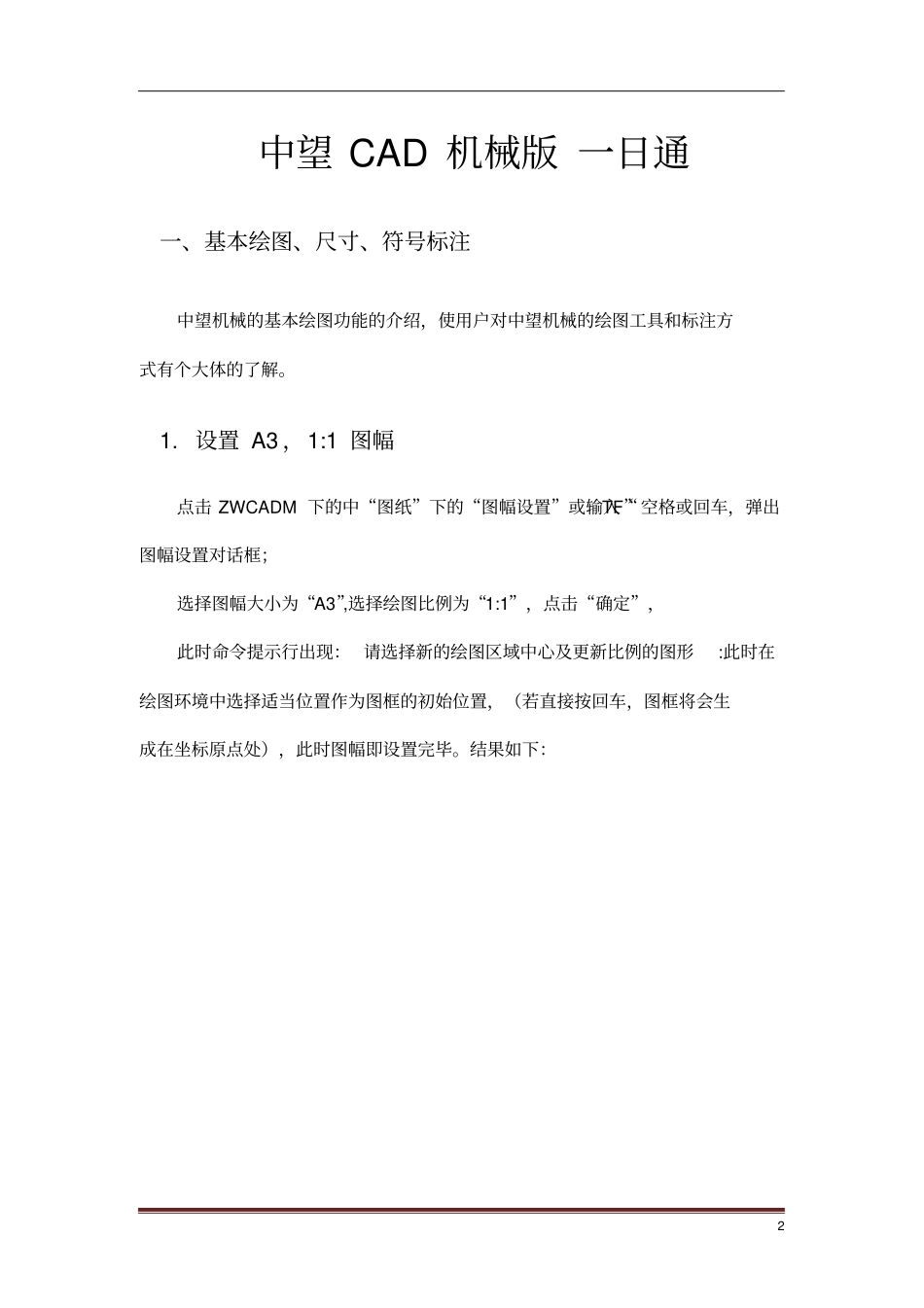

中望CAD机械版2015-一日通--------------------------------------------------------------------------作者:_____________--------------------------------------------------------------------------日期:_____________2中望CAD机械版一日通一、基本绘图、尺寸、符号标注中望机械的基本绘图功能的介绍，使用户对中望机械的绘图工具和标注方式有个大体的了解。1.设置A3，1:1图幅点击ZWCADM下的中“图纸”下的“图幅设置”或输入“TF”空格或回车，弹出图幅设置对话框；选择图幅大小为“A3”,选择绘图比例为“1:1”，点击“确定”，此时命令提示行出现：请选择新的绘图区域中心及更新比例的图形:此时在绘图环境中选择适当位置作为图框的初始位置，（若直接按回车，图框将会生成在坐标原点处），此时图幅即设置完毕。结果如下：3注意：在命令提示行输入命令后按空格或回车即执行输入的命令，以下输入命令都为此操作，说明中不再提示。2.绘制零件轮廓1.通过孔轴设计来绘制零件的轮廓步骤1：点取“ZWCADM”菜单下的“零件设计”中“轴设计”或输入：ZWMSHAFT4显示“轴设计”对话框，在对话框中添加一段新的数据内容：当前选择第“1”段，“长度”中输入数据：15，“起始直径”输入数据：40，“终止直径”输入：40，点击“添加”按钮，此时第一段轴数据输入完毕，在“预览”框中可查看形成第一段轴的内容；当前选择第“2”段，“长度”中输入数据：15，“起始直径”输入数据：80，“终止直径”输入：80，点击“添加”按钮，此时第二段轴数据输入完毕，在“预览”框中可查看形成当前整体轴的内容；点击“确定”绘制刚设计的轴；在图纸中选择适当位置，绘制轴成功，如下图：52.两种绘孔的方式1.绘制中心孔：点取“ZWCADM”菜单下的“构造工具”中的“孔轴设计”或输入：ZWMHOLEAXIS；出现提示：请输入孔的第一点或[绘制轴(S)/起始直径(F):100.00/终止直径(E):100.00/中心线延伸长度(L):3.00/绘制中心线:否(C)]:输入：F,设置孔的直径值为：20输入：选择零件左侧的中心线位置作为孔的起点，选择零件右侧中心线位置作为孔的终点，此时，中心孔绘制完毕。2.绘制周边的孔：绘制周边孔的中心线执行“偏移”命令或执行：OFFSET选择零件中心线，输入偏移距离为30，分别向两侧偏移，形成周边孔的中心线；修剪周边孔的中心线点取“ZWCADM”菜单下的“构造工具”中的“打断”或输入：DAD；选择周边中心线为目标，选择适当的打断点，中心线在指定位置打断，删除无用的部分。绘制周边孔的轮廓点取“ZWCADM”菜单下的“绘图工具”中“对称画线”或输入：DC；选择零件中心线为对称轴，通过捕捉周边中心线与轮廓的交电，指定孔的半径为5分别绘制两侧的中心孔。3.绘制倒角点取“ZWCADM”菜单下的“构造工具”中“倒角”命令或输入：DJ，6出现提示：(类型:不修剪)(标注模式:关)当前倒角设置=0.5，45选择第一个对象或[多段线(P)/设置(S)/添加标注(D)]:<设置>:输入：S,弹出对话框，选择“孔倒角模式”，并设定两个倒角的长度，第一个倒角长度为：2，第二个倒角长度为：2（选择“倒角角度”也可以实现此操作，如设定倒角角度为45度），如图：设定完毕后点击，“确定”进行绘制；选择零件中心孔的上边作为第一对象，选择零件孔的下边作为第二对象；选择零件的左侧端面，零件孔的倒角绘制完毕，结果如图：7此时，按上述步骤可以对轴进行倒角设定，仅在与倒角类型的选择和尺寸方面的差别。由于绘制的为剖视图，所以需将多余的直线进行删除操作。注意：在命令的执行过程中，按下“ESC”可退出正在执行的命令。在绘制倒角的同时也可以对倒角进行标注，在打开“倒角设置”的同时勾选“在倒角上插入标注”选项可在绘制完毕倒角后自动进行倒角标注，点击倒角标注样式可选择多种倒角标注形式，如图：绘制完毕后结果如图：4.绘制投影点取“ZWCADM”菜单下的“构造工具”中“孔轴投影”或输入：TY,弹出设置页面，如图：8设置“手动”，投影方向“正常”，绘制中心线“纵向”，点击“确定”；出现提示：请选择轴线：，选择零件的中心线；出现提示：请选择特征投影点，依次选择零件上的特征点作为投影点，选择完毕后右键...
