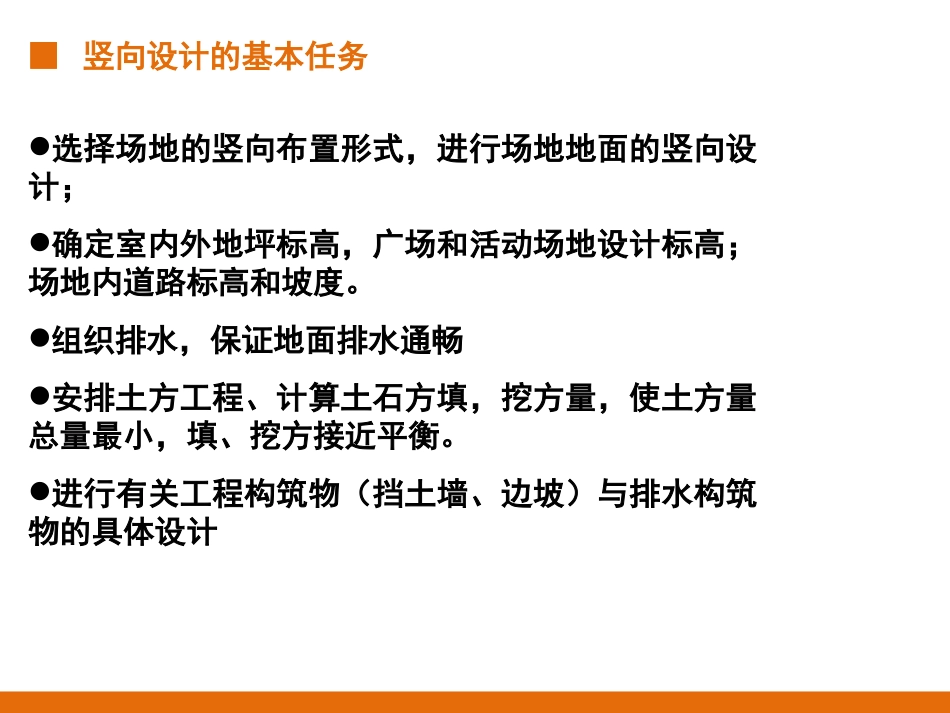

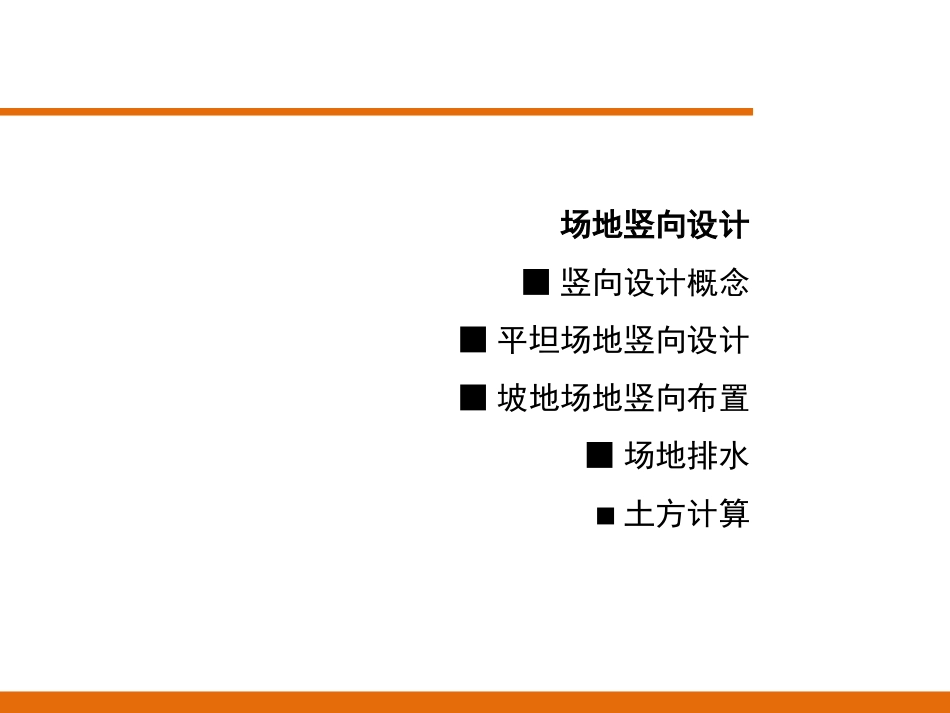

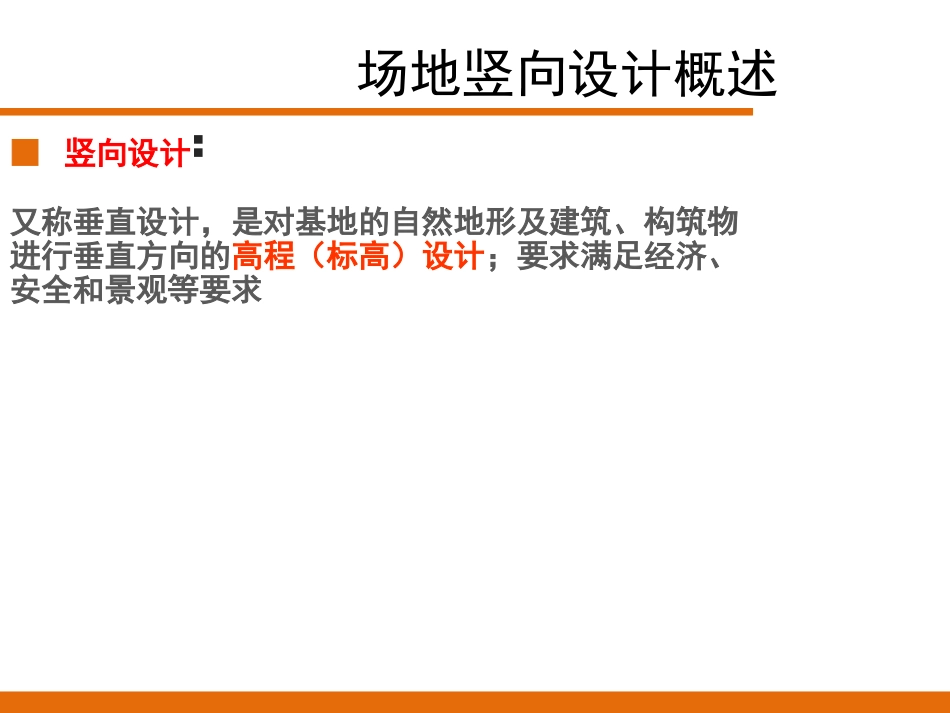

场地设计：场地竖向设计■竖向设计概念■平坦场地竖向设计■坡地场地竖向布置■场地排水■土方计算场地竖向设计概述：■竖向设计又称垂直设计，是对基地的自然地形及建筑、构筑物进行垂直方向的高程（标高）设计；要求满足经济、安全和景观等要求■竖向设计的基本任务选择场地的竖向布置形式，进行场地地面的竖向设计；确定室内外地坪标高，广场和活动场地设计标高；场地内道路标高和坡度。组织排水，保证地面排水通畅安排土方工程、计算土石方填，挖方量，使土方量总量最小，填、挖方接近平衡。进行有关工程构筑物（挡土墙、边坡）与排水构筑物的具体设计■竖向设计一般步骤不进行场地平整确定道路及室外设施的竖向标高(室外活动场地、广场、停车绿地等）和控制点（交叉、转折变坡点）设计标高确定室内外设计标高确定场地排水进行场地平整时确定竖向处理方案计算土方量进行支档构筑物（边坡、挡土墙和台阶等）■设计地面平坦场地设计地面的竖向布置形式通常称为平坡式。可使建筑物垂直等高线布置在坡度小于10%的坡地上，或平行等高线布置于坡度小于12%-20%的坡度上平坦场地的竖向布置■设计地面设计地面的形式■设计地面设计地面的坡度与标高要求为了使建筑、构筑物周围的雨水顺利排除，又不至于冲刷地面，一般坡度为0.5%，最小为0.3%，最大坡度为6%设计地面标高要求：1、防洪、排涝■设计地面设计地面标高要求：2、土方工程量地形起伏不大：可根场地范围内自然地面标高的平均值初步确定场地内的标高。地形起伏较大应充分利用地形，适当地加大设计地面的坡度，反复调整设计地面标高，使设计地面尽可能接近地面■设计地面设计地面标高要求：3、城市下水管接入点标高4、环境景观需要■设计地面设计地面与自然地面的连接竖向设计时，场地与周围环境的有机结合表现在设计地面与自然地面的处理，这种处理是否得当，不仅关系场地的景观效果，更关系到场地的安全与稳定。常见方法是设置边坡或者挡土墙■设计地面设计地面与自然地面的连接1、边坡边坡是一段连续的斜坡面，为了保证土体和岩石的稳定，斜坡面必须具有稳定的坡度，称边坡坡度，用高宽比表示。■设计地面设计地面与自然地面的连接1、边坡边坡是一段连续的斜坡面，为了保证土体和岩石的稳定，斜坡面必须具有稳定的坡度，称边坡坡度，用高宽比表示。■设计地面边坡防护以加固■设计地面设计地面与自然地面的连接2、挡土墙当设计地面与自然地形之间有一定高差时，切坡后的陡坎，或处在不良地质处，或易受水流冲刷而坍塌，或有滑动可能的边坡，当采用一般铺砌护坡不能满足防护要求时，或用地受限制的地段，宜设挡土墙。高度在5M以下常用重力式挡土墙■挡土墙的分类方法较多，一般以结构形式的分类为主，分为重力式、悬臂式、扶壁式、锚杆式、加筋式、板桩等。■重力式挡土墙原理：利用自身的重量平衡侧向的土压力特点：结构简单、造价低廉、体积大、工程量大。适用：H<=5m的低挡土墙，小型工程。材料：砖、块石、条石、灰土、素混凝土等■悬臂式挡土墙原理：靠墙踵处悬挑长度上的填土重量维持平衡特点：结构轻、断面尺寸小、节省混凝土、费钢材。适用：H<=6m,缺乏石料、地基承载力小的地段材料：钢筋混凝土初步尺寸：墙顶宽最小0.15m,面坡坡度为1:0.02—1:0.05■扶壁式挡土墙原理：增设扶壁，以加强悬臂式挡土墙的抗弯性能。扶壁与墙踵相连，起拉结作用。特点：结构轻、断面尺寸小、工程量小。适用：H>6m的重要工程。材料：钢筋混凝土初步尺寸如下图：扶壁中距：lh:挡土墙总高。■锚杆式挡土墙工作原理:利用锚固在稳定岩层中的拉杆(锚杆)维持挡土墙的稳定与平衡.包括：锚杆式和锚定板式两种。锚杆式挡土墙结构组成:立柱挡板锚杆锚定板式挡土墙结构组成:立柱基础挡板拉杆锚定板特点:结构轻、柔性大、造价低施工方便应用:H>12,且墙后有不风化岩体时铁路部门应用较多■加筋土挡土墙工作原理:依靠加筋和土的摩擦力来平衡土压力.作用:加筋的主要作用在于提高土的内摩擦角.结构组成:墙面板拉筋和填土拉筋材料:扁钢、金属丝网、钢丝绳、铝合金或钢筋混凝土拉杆.填土要求:土夹石、粉土、亚...
