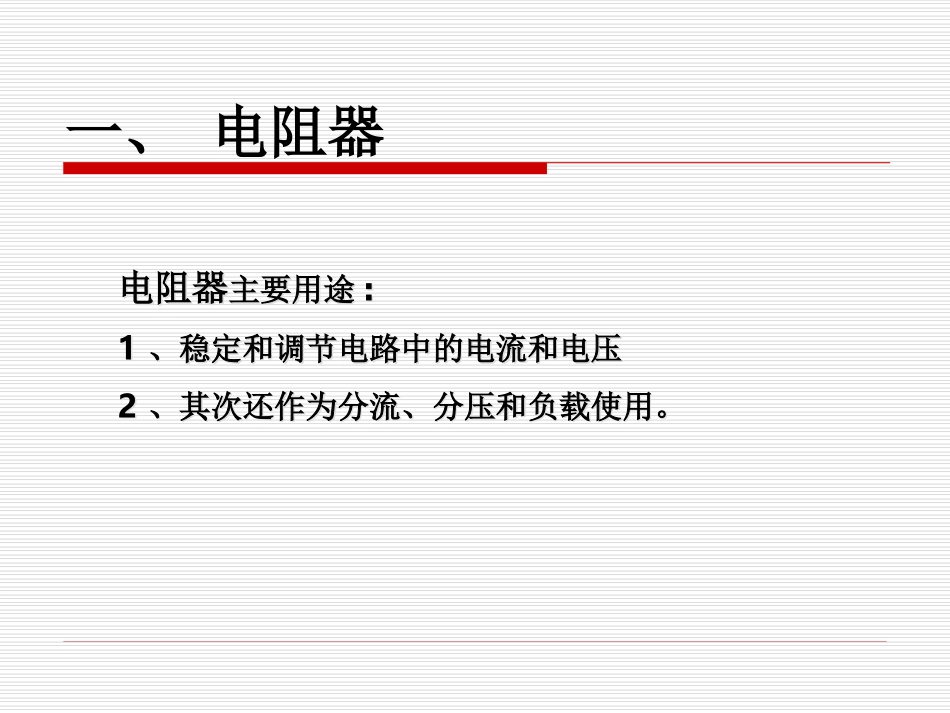

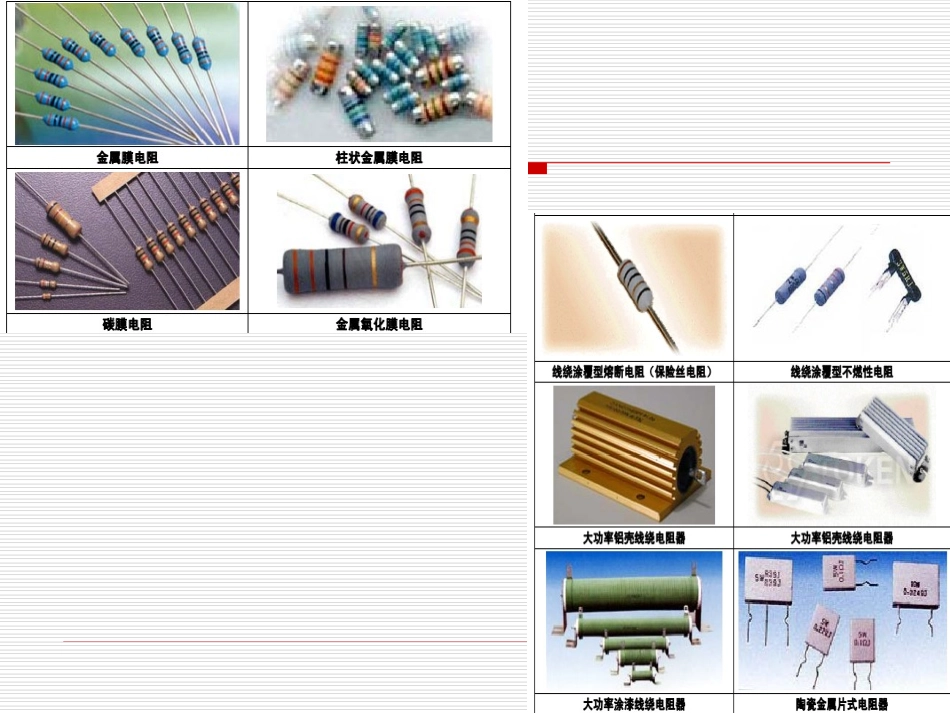

认识常用元器件认识常用元器件一、电阻器电阻器主要用途:1、稳定和调节电路中的电流和电压2、其次还作为分流、分压和负载使用。电阻器主要用途:1、稳定和调节电路中的电流和电压2、其次还作为分流、分压和负载使用。几种常用电阻器的结构特点:电阻种类电阻结构特点实物图片碳膜电阻气态碳氢化合物在高温和真空中分解,碳沉积在瓷棒或者瓷管上,形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度,可以得到不同的阻值。碳膜电阻成本较低,性能一般。金属膜电阻在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。这种电阻和碳膜电阻相比,体积小、噪声低、稳定性好,但成本较高。线绕电阻用康铜或者镍铬合金电阻丝,在陶瓷骨架上绕制而成。这种电阻分固定和可变两种。它的特点是工作稳定,耐热性能好,误差范围小,适用于大功率的场合,额定功率一般在1瓦以上。电阻的参数电阻的参数电阻的参数电阻的参数1、额定功率电阻器功率的表示电阻器功率的表示2、标称阻值与误差允许范围的标识方法2、标称阻值与误差允许范围的标识方法直标法:如4.7KΩ±10%。文字符号法:如:2K7表示2.7KΩ色环标注法:(1)普通电阻器用四环色带表示阻值与误差直标法:如4.7KΩ±10%。文字符号法:如:2K7表示2.7KΩ色环标注法:(1)普通电阻器用四环色带表示阻值与误差表示27000Ω±5%表示27000Ω±5%四环电阻读数四环电阻读数一般情况下最后一环为金色或银色,如果不是金色和银色,则最后一环的宽度是其它环的两倍.(2)精密电阻器用五条色环表示阻值与误差(2)精密电阻器用五条色环表示阻值与误差表示17.5Ω±1%表示17.5Ω±1%五环电阻读数五环电阻读数色环颜色所代表的数字或意义(四环电阻)色环颜色所代表的数字或意义(四环电阻)颜色第一色环第二色环第三色环应乘以10的倍率第四色环允许误差棕11101红22102橙33103黄44104绿55105蓝66106紫77107灰88108白99109黑001金±5%银±10%无色±20%色环颜色所代表的数字或意义(五环电阻)色环颜色所代表的数字或意义(五环电阻)颜色第一色环第二色环第三色环第四色环应乘以10的倍率第五色环允许误差棕111101±1%红222102±2%橙333103黄444104绿555105±0.5%蓝666106±0.25%紫777107±0.1%灰888108白999109黑0001金10-1银10-2贴片电阻是一种外观上非常单一的元件。方形、黑色,表面有丝印标识元件值,体积小。尺寸有各种大小贴片电阻:阻值识别规则:第一、二位表示元件值有效数字,第三位表示有效数字后应乘的倍率。它的允许误差应在材料的厂家编码中用误差代码来识别。元件值读取的例子:图片中电阻的丝印为331,读取其元件值:第一、二位33X第三位1=33X10=330欧压敏电阻:压敏电阻是一种电阻值随电压变化而产生变化的电阻,由于它的这种变化特性使它广泛的被应用在需要进行电压保护和恒定输入的产品上。在电源类产品中被使用在大功率放大管的输入端做保护和控制,当前端的电压变化时,压敏电阻阻值变化利用电阻分压网络的工作使输入到放大管的电压稳定从而使放大管输出稳定,这样放大管既保持稳定输出又得到了保护。热敏电阻:热敏电阻是一种电阻值随温度变化而产生变化的电阻,由于它的这种变化特性使它广泛的被应用在需要进行元器件需要热保护或热控制的产品上。在电源类产品中被使用在大功率放大管的热保护,当放大管温度增高时热敏电阻阻值变化利用电阻分流网络的工作使输入到放大管的电流减小,从而使放大管的输出功率减小、发热降低,这样放大管在达到热平衡后保持稳定输出,从而使放大管得到了保护。热敏电阻:热敏电阻:外观上随加工方法不同而形状有很大的差异。限流电阻:限流电阻:是一种可以限制通过电阻电流大小的电阻,它的特点是控制电路中最大电流,达到控制目的。在电源产品中起到最大输出功率的控制和抑制脉冲谐波电流,保护输出功率管和电路保护作用。可调电阻:可调电阻是一种可以手工调节电阻值的元件,它的优点在于可以在一定范围内获取所需的电阻,从而被广泛使用于需要调节参数的电子仪器、设备和家用电器上。排阻:又叫网络电阻排阻:又叫网络电阻DIPDIP直插排阻直插排阻1041...
