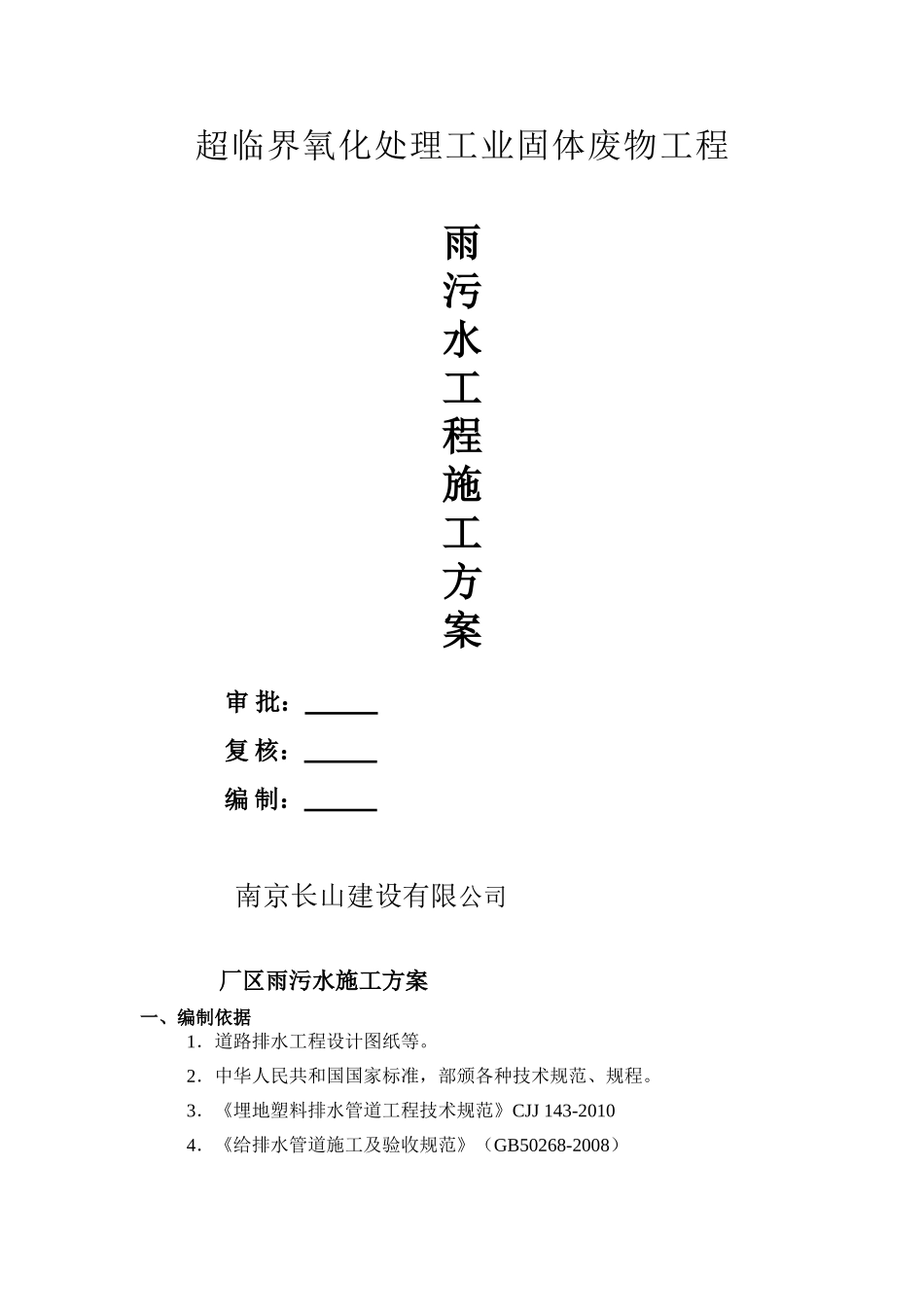

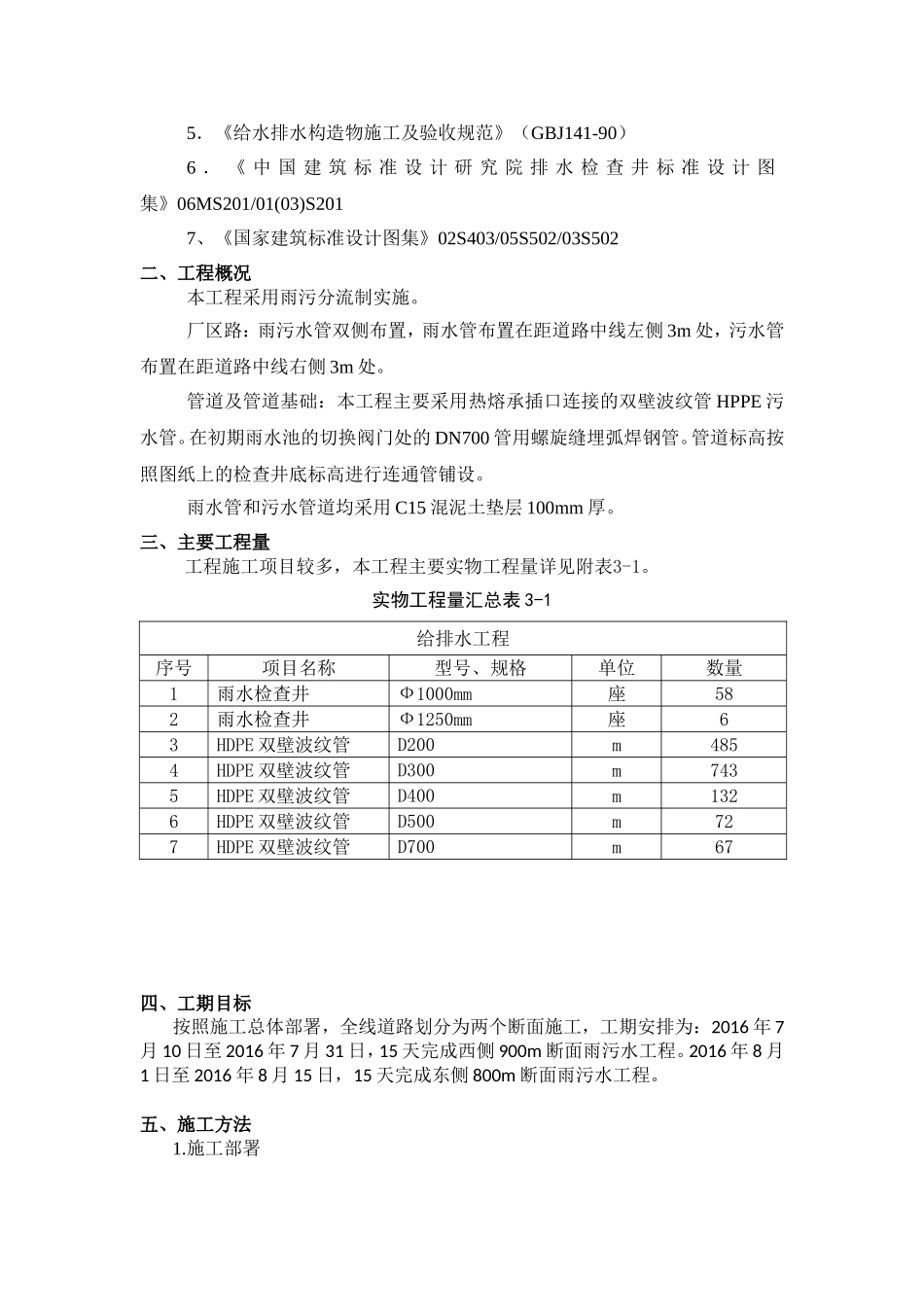

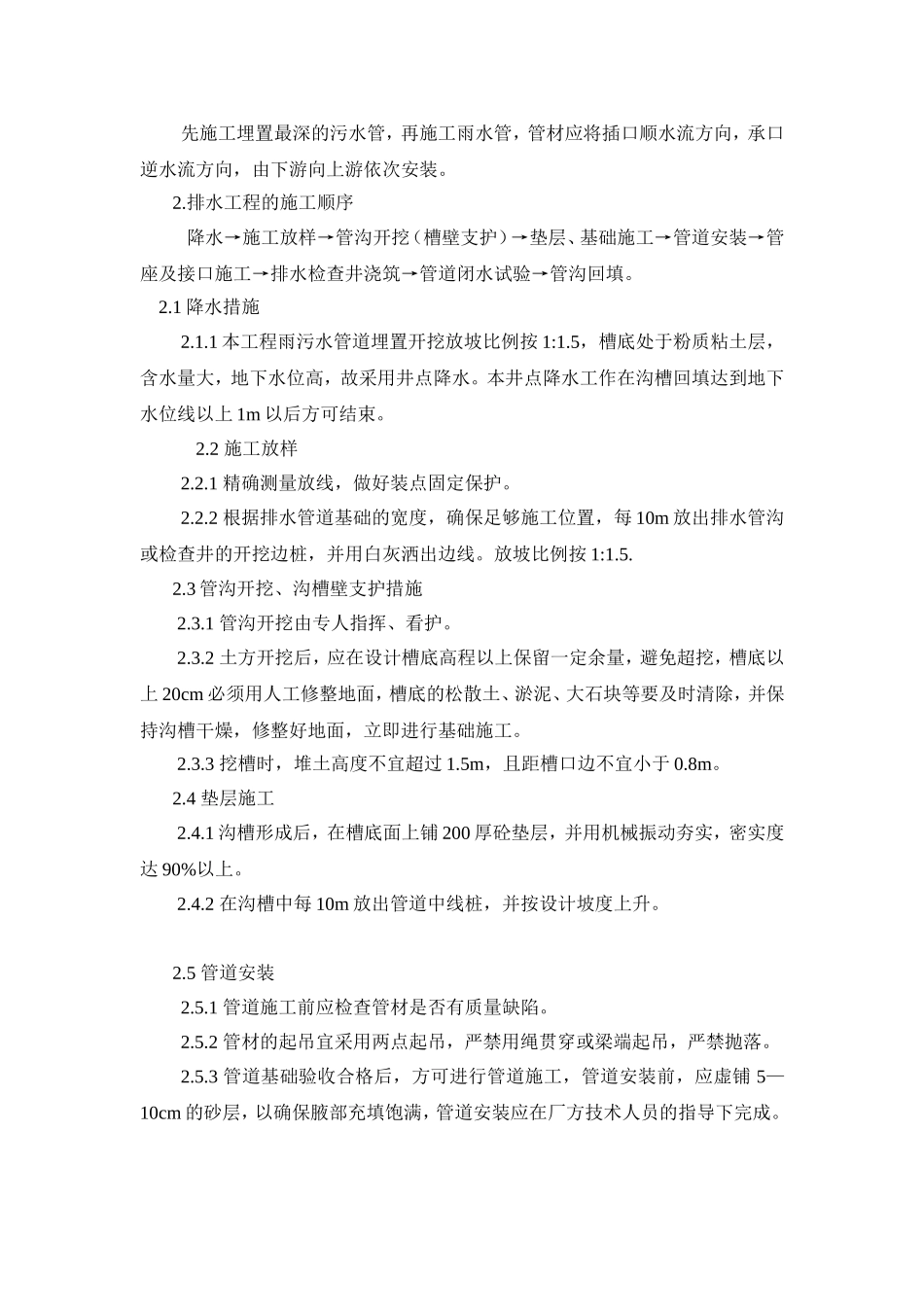

超临界氧化处理工业固体废物工程雨污水工程施工方案审批：复核：编制：南京长山建设有限公司厂区雨污水施工方案一、编制依据1．道路排水工程设计图纸等。2．中华人民共和国国家标准，部颁各种技术规范、规程。3．《埋地塑料排水管道工程技术规范》CJJ143-20104．《给排水管道施工及验收规范》（GB50268-2008）5．《给水排水构造物施工及验收规范》（GBJ141-90）6．《中国建筑标准设计研究院排水检查井标准设计图集》06MS201/01(03)S2017、《国家建筑标准设计图集》02S403/05S502/03S502二、工程概况本工程采用雨污分流制实施。厂区路：雨污水管双侧布置，雨水管布置在距道路中线左侧3m处，污水管布置在距道路中线右侧3m处。管道及管道基础：本工程主要采用热熔承插口连接的双壁波纹管HPPE污水管。在初期雨水池的切换阀门处的DN700管用螺旋缝埋弧焊钢管。管道标高按照图纸上的检查井底标高进行连通管铺设。雨水管和污水管道均采用C15混泥土垫层100mm厚。三、主要工程量工程施工项目较多，本工程主要实物工程量详见附表3-1。实物工程量汇总表3-1给排水工程序号项目名称型号、规格单位数量1雨水检查井Ф1000mm座582雨水检查井Ф1250mm座63HDPE双壁波纹管D200m4854HDPE双壁波纹管D300m7435HDPE双壁波纹管D400m1326HDPE双壁波纹管D500m727HDPE双壁波纹管D700m67四、工期目标按照施工总体部署，全线道路划分为两个断面施工，工期安排为：2016年7月10日至2016年7月31日，15天完成西侧900m断面雨污水工程。2016年8月1日至2016年8月15日，15天完成东侧800m断面雨污水工程。五、施工方法1.施工部署先施工埋置最深的污水管，再施工雨水管，管材应将插口顺水流方向，承口逆水流方向，由下游向上游依次安装。2.排水工程的施工顺序降水→施工放样→管沟开挖（槽壁支护）→垫层、基础施工→管道安装→管座及接口施工→排水检查井浇筑→管道闭水试验→管沟回填。2.1降水措施2.1.1本工程雨污水管道埋置开挖放坡比例按1:1.5，槽底处于粉质粘土层，含水量大，地下水位高，故采用井点降水。本井点降水工作在沟槽回填达到地下水位线以上1m以后方可结束。2.2施工放样2.2.1精确测量放线，做好装点固定保护。2.2.2根据排水管道基础的宽度，确保足够施工位置，每10m放出排水管沟或检查井的开挖边桩，并用白灰洒出边线。放坡比例按1:1.5.2.3管沟开挖、沟槽壁支护措施2.3.1管沟开挖由专人指挥、看护。2.3.2土方开挖后，应在设计槽底高程以上保留一定余量，避免超挖，槽底以上20cm必须用人工修整地面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，修整好地面，立即进行基础施工。2.3.3挖槽时，堆土高度不宜超过1.5m，且距槽口边不宜小于0.8m。2.4垫层施工2.4.1沟槽形成后，在槽底面上铺200厚砼垫层，并用机械振动夯实，密实度达90%以上。2.4.2在沟槽中每10m放出管道中线桩，并按设计坡度上升。2.5管道安装2.5.1管道施工前应检查管材是否有质量缺陷。2.5.2管材的起吊宜采用两点起吊，严禁用绳贯穿或梁端起吊，严禁抛落。2.5.3管道基础验收合格后，方可进行管道施工，管道安装前，应虚铺5—10cm的砂层，以确保腋部充填饱满，管道安装应在厂方技术人员的指导下完成。2.5.4管道安装应将插口顺水流方向，承口逆水流方向，安装宜由下游往上游进行。2.5.5管道如受外因局部损坏，当损坏部位长度或宽度不超过管周长的1/2时，可采取修复措施，具体办法由供应商提供，如损坏超出此范围，应换管重新铺设。2.6检查井浇筑2.6.1本工程检查井为圆形收口式检查井及矩形检查井。2.6.2管道高度水平直径以上发砖高125mm。2.6.3管道检查井衔接采用中介层做法。施工前在管道与检查井相接部位，预先用与管材相同的塑料粘胶剂和粗砂做成中介层，然后用水泥砂浆砌入检查井的内壁。中介层的做法：先用毛刷或棉纱将管壁的外表面清理干净，然后均匀地涂一层塑料粘结剂，紧接着在上面撒一层干燥的粗砂，固化10—20min，即形成表面粗糙的中介层。中介层的长度与检查井厚度相同。2.7管道闭水试验2.7.1试验条件对于污水管道，按照市政施工规程要求，必须再回填前做闭水试验。闭水试验前，施工现场应具备以下条件：1）管道及检查井...
