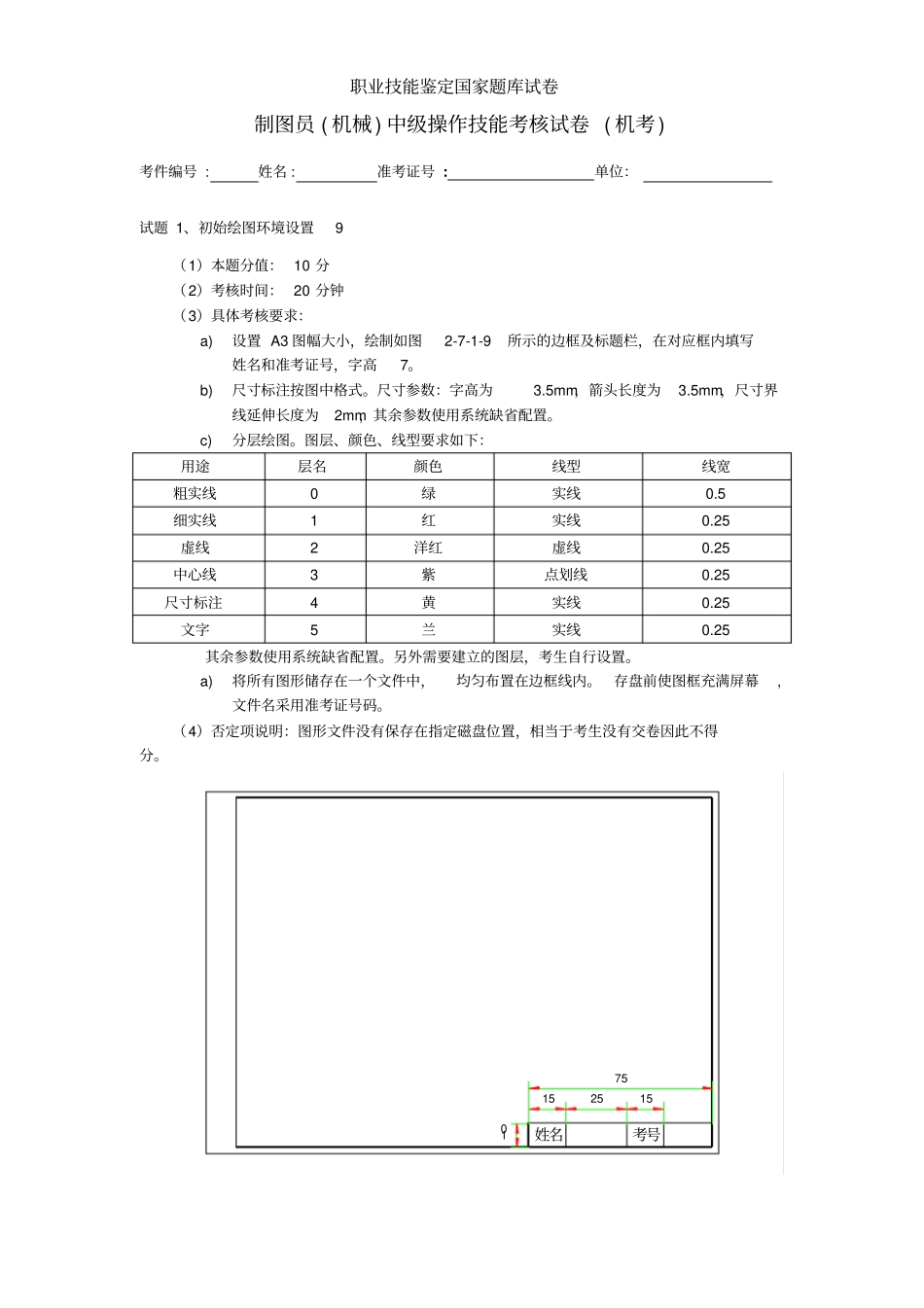

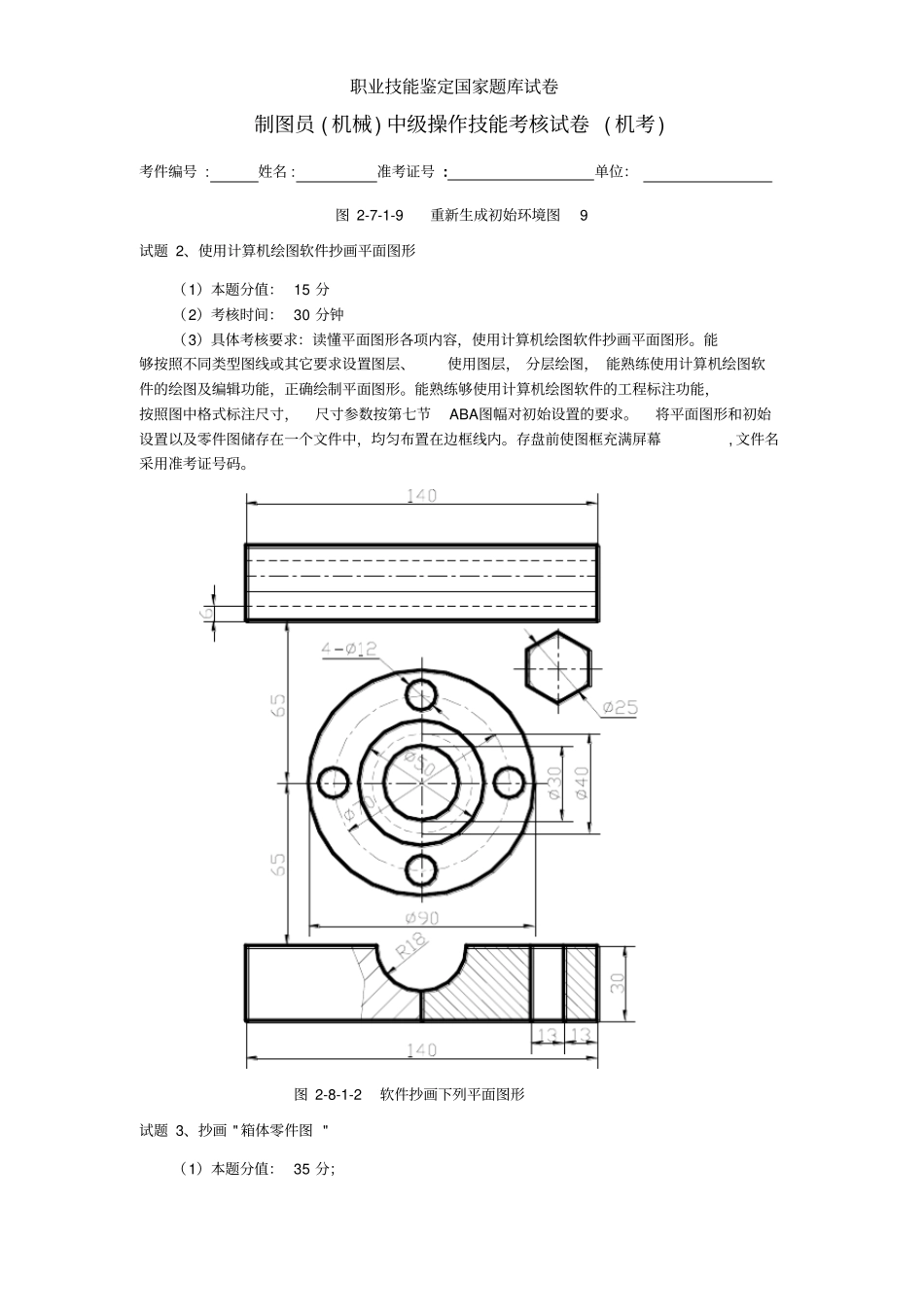

职业技能鉴定国家题库试卷制图员(机械)中级操作技能考核试卷(机考)考件编号:姓名:准考证号:单位：试题1、初始绘图环境设置9（1）本题分值：10分（2）考核时间：20分钟（3）具体考核要求：a)设置A3图幅大小，绘制如图2-7-1-9所示的边框及标题栏，在对应框内填写姓名和准考证号，字高7。b)尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界线延伸长度为2mm，其余参数使用系统缺省配置。c)分层绘图。图层、颜色、线型要求如下：用途层名颜色线型线宽粗实线0绿实线0.5细实线1红实线0.25虚线2洋红虚线0.25中心线3紫点划线0.25尺寸标注4黄实线0.25文字5兰实线0.25其余参数使用系统缺省配置。另外需要建立的图层，考生自行设置。a)将所有图形储存在一个文件中，均匀布置在边框线内。存盘前使图框充满屏幕,文件名采用准考证号码。（4）否定项说明：图形文件没有保存在指定磁盘位置，相当于考生没有交卷因此不得分。姓名考号1015251575职业技能鉴定国家题库试卷制图员(机械)中级操作技能考核试卷(机考)考件编号:姓名:准考证号:单位：图2-7-1-9重新生成初始环境图9试题2、使用计算机绘图软件抄画平面图形（1）本题分值：15分（2）考核时间：30分钟（3）具体考核要求：读懂平面图形各项内容，使用计算机绘图软件抄画平面图形。能够按照不同类型图线或其它要求设置图层、使用图层，分层绘图，能熟练使用计算机绘图软件的绘图及编辑功能，正确绘制平面图形。能熟练够使用计算机绘图软件的工程标注功能，按照图中格式标注尺寸，尺寸参数按第七节ABA图幅对初始设置的要求。将平面图形和初始设置以及零件图储存在一个文件中，均匀布置在边框线内。存盘前使图框充满屏幕,文件名采用准考证号码。图2-8-1-2软件抄画下列平面图形试题3、抄画"箱体零件图"（1）本题分值：35分；职业技能鉴定国家题库试卷制图员(机械)中级操作技能考核试卷(机考)考件编号:姓名:准考证号:单位：（2）考核时间：50分钟（3）具体考核要求：（见图2-9-4-3）a)按尺寸1：1抄画零件图（各种线型粗度按默认值）。b)抄注尺寸及技术要求（字体按3.5号字，箭头长度按5mm，粗糙度符号按默认值）。c)视图布局要恰当。d)将零件图、初始设置以及其他的图形均存在一个文件中，均匀布置在边框线内。存盘前使图框充满屏幕,文件名采用准考证号码。职业技能鉴定国家题库试卷制图员(机械)中级操作技能考核试卷(机考)考件编号:姓名:准考证号:单位：图2-9-4-3箱体零件图职业技能鉴定国家题库试卷制图员(机械)中级操作技能考核试卷(手工绘图)考件编号:姓名:准考证号:单位：试题4、已知主、俯视图，画出左视图（1）本题分值：5分（2）考核时间：10分钟（3）具体考核要求：见图2-1-1-2，已知主、俯视图，画出左视图（4）否定项说明：本鉴定点考核交线的画法，该项不得分，该题无分。图2-1-1-2已知主、俯视图，画出左视图试题5、读"托架体"零件图（1）本题分值：15分（2）考核时间：35分钟（3）具体考核要求：（见图2-2-2-10）a)画出G-G剖视图。b)在图中指引标出三个方向的主要尺寸基准。c)该图中的表面粗糙度共有级，其中上下端面的粗糙度代号是，最光滑表面的Ra值是。d)?110H7的标注中，其中H7表示代号，H表示代号，?110表示尺寸。e)俯视图中尺寸为3的槽在装配时起作用，有处。f)3XM6深12螺孔的定位尺寸是。（4）否定项说明：绘制所指定的图形时，轮廓不正确不得分。标注尺寸基准时，必须指明所选基准的位置和写明是哪个方向的尺寸基准，否则不得分。职业技能鉴定国家题库试卷制图员(机械)中级操作技能考核试卷(手工绘图)考件编号:姓名:准考证号:单位：深技术要求1.铸件必须时效处理：HB170-195。2.φ110H7对φ65H7平行度误差为0.075～0.105/300mm。3.未注明圆角为R3。HT200中-002试题十刀具半径忽平图2-2-2-10托架体零件图职业技能鉴定国家题库试卷制图员(机械)中级操作技能考核试卷(手工绘图)考件编号:姓名:准考证号:单位：试题6、标注摇杆零件的尺寸（1）本题分值：5分（2）考核时间：8分钟（3）具体考核要求：见图2-3-2-5，标注摇杆零件的尺寸，数值从图中直接量取并取整（4）否定项说明：半圆、圆的尺寸前漏注R、Φ，没按国...
