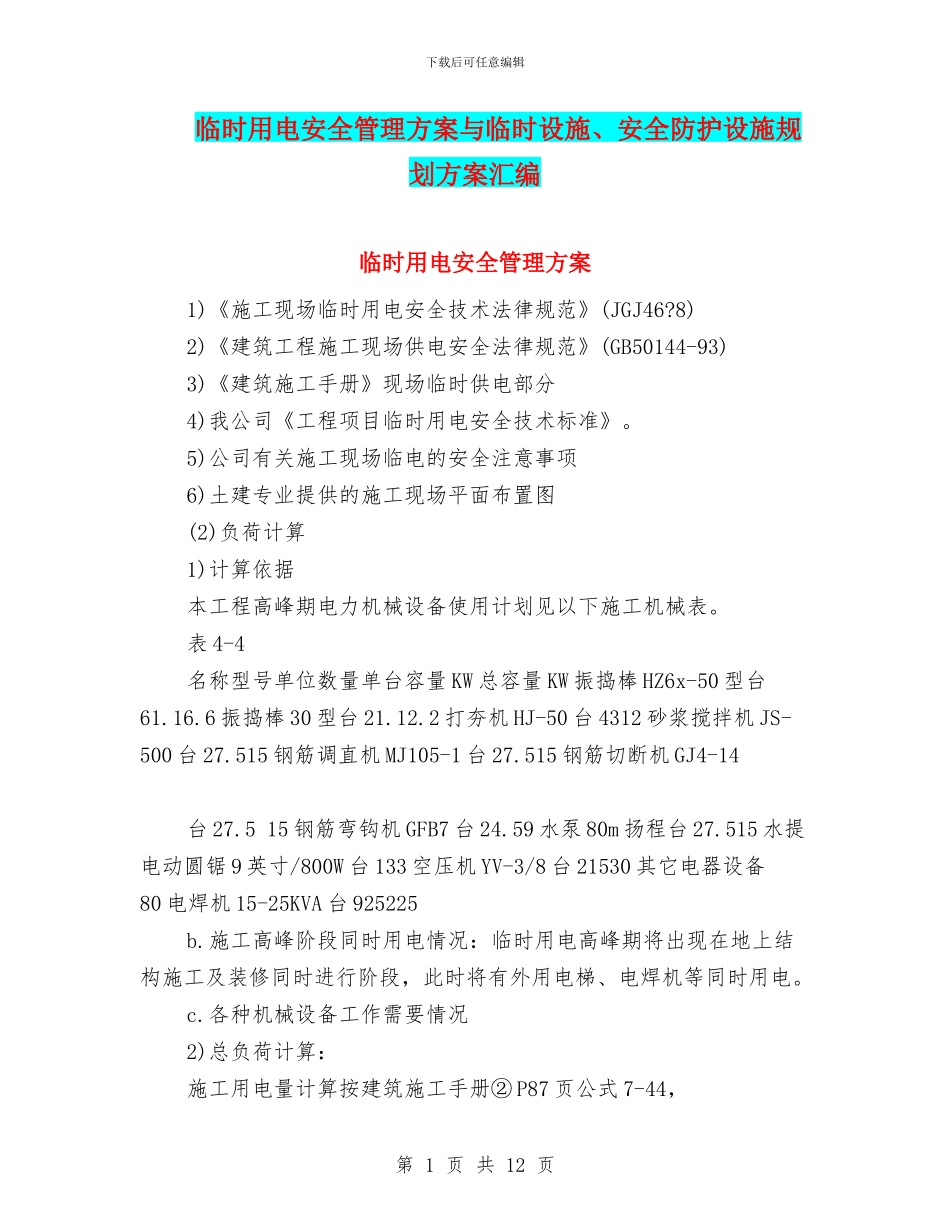

下载后可任意编辑临时用电安全管理方案与临时设施、安全防护设施规划方案汇编临时用电安全管理方案1)《施工现场临时用电安全技术法律规范》(JGJ46?8)2)《建筑工程施工现场供电安全法律规范》(GB50144-93)3)《建筑施工手册》现场临时供电部分4)我公司《工程项目临时用电安全技术标准》。5)公司有关施工现场临电的安全注意事项6)土建专业提供的施工现场平面布置图(2)负荷计算1)计算依据本工程高峰期电力机械设备使用计划见以下施工机械表。表4-4名称型号单位数量单台容量KW总容量KW振捣棒HZ6x-50型台61.16.6振捣棒30型台21.12.2打夯机HJ-50台4312砂浆搅拌机JS-500台27.515钢筋调直机MJ105-1台27.515钢筋切断机GJ4-14台27.515钢筋弯钩机GFB7台24.59水泵80m扬程台27.515水提电动圆锯9英寸/800W台133空压机YV-3/8台21530其它电器设备80电焊机15-25KVA台925225b.施工高峰阶段同时用电情况：临时用电高峰期将出现在地上结构施工及装修同时进行阶段，此时将有外用电梯、电焊机等同时用电。c.各种机械设备工作需要情况2)总负荷计算：施工用电量计算按建筑施工手册②P87页公式7-44，第1页共12页下载后可任意编辑S总=1.00-1.05(K1ΣP1/cosφ+K2ΣP2+K3ΣP3)P1——电动机额定功率P2——电焊机额定容量P3——室内外照明容量计算过程如下：电动机额定功率：Σp1=386KW电焊机额定功率：ΣP2=225KW取电动机功率因数为0.75,取动力机械系数K1=0.6;K2=0.5照明用电量按公式7-44括号中一、二两项之和的10%计算。故总用电量S=1.05×1.1×[0.6×386/0.75+0.5×225]=487KVA现场配置一台额定容量为500KV的变压器可满足施工用电。(3)确定用电容量及电源布置根据施工平面图及甲方所提供变压器位置，在施工现场南侧设置低压总配电箱,分别引进现场重要用电部位，具体布置见施工平面图，重要用电设备均设开关箱，线路敷设方式为电缆直埋或明敷敷设，要求进出配电箱加保护管，配电线路整齐，过路穿钢管保护，临电设施布置详见临时电现场平面布置图。(4)现场采纳的接地形式及防雷接地方案1)现场实行三级控制，二级漏电，接地保护方式为TN-S,从低压总配电箱开始，PE与N线严格分开，低压总箱或超过总箱30米分配电箱均需做重复接地，接地电阻不大于4Ω；塔吊（外用电梯）回路，在专用箱设置重复接地，接地电阻小于4W；接地体可采纳50*50*5长度2.5m的镀锌角钢，间隔5m打入地下。接地线采纳40*4的镀锌角钢与接地体焊接，保证接地体和PE线端子做良好的电气连接。2)施工现场内的大型机械设备应安装防雷装置，可以加装避雷针，针长为1~2米，同时加装避雷针的机械设备所用的动力控制、照明、信号、通信等线路应采纳钢管敷设，并将钢管和该机械设备的金属结第2页共12页下载后可任意编辑构体作电气连接；此外，超过15米高的脚手架也应该做防雷接地；接地电阻均不得大于10Ω。二、临时用电措施(1)、严格落实现场临时用电管理制度及电工值班、巡查制度，落实临电管理人员岗位责任制。(2)、做好临电施工组织设计及安全技术交底，并进行记录。(3)、本工程的用电设备机械较多，现场十分狭小，用电设备的管理上要求先审请提计划，由电工统一接线管理。(4)、所有电动机具、机械、电气设备由专职电工或持证的操作手进行操作和维修，非电工或操作手不得随意动用机电设备。(5)、电工做好值班及维修日记。(6)、施工场地使用的所有电器保证合格证齐全。(7)、临时照明系统均采纳重复接地装置，低压灯泡（36V、60W），确保安全。(8)、现场作业区及生活区的临时用电，均由指定的专职电工负责管理。(9)、各种测量仪表和一类绝缘标准的电动工具，按规定进行检测，满足计量要求。(10)、停用时间较长的电动机具，如振捣棒等，重新启用前，做绝缘电阻检测，合格方可使用，检测结果有记录。(11)、现场使用经国家劳动部，建设部认证的标准的配电箱和开关箱，使用期间安排专人负责定期保养，清扫和擦试。(12)、施工现场线路采纳电缆架空敷设，所有电缆检查无破损和龟裂符合标准的电缆。(13)、对用电安全影响较大的测试项目，如防雷接地、保护接地、工作接地、重复接地的电阻测试工作，每季度进行一次，测试由二人进行，记录阻值，填测试记录。第3页共12...
