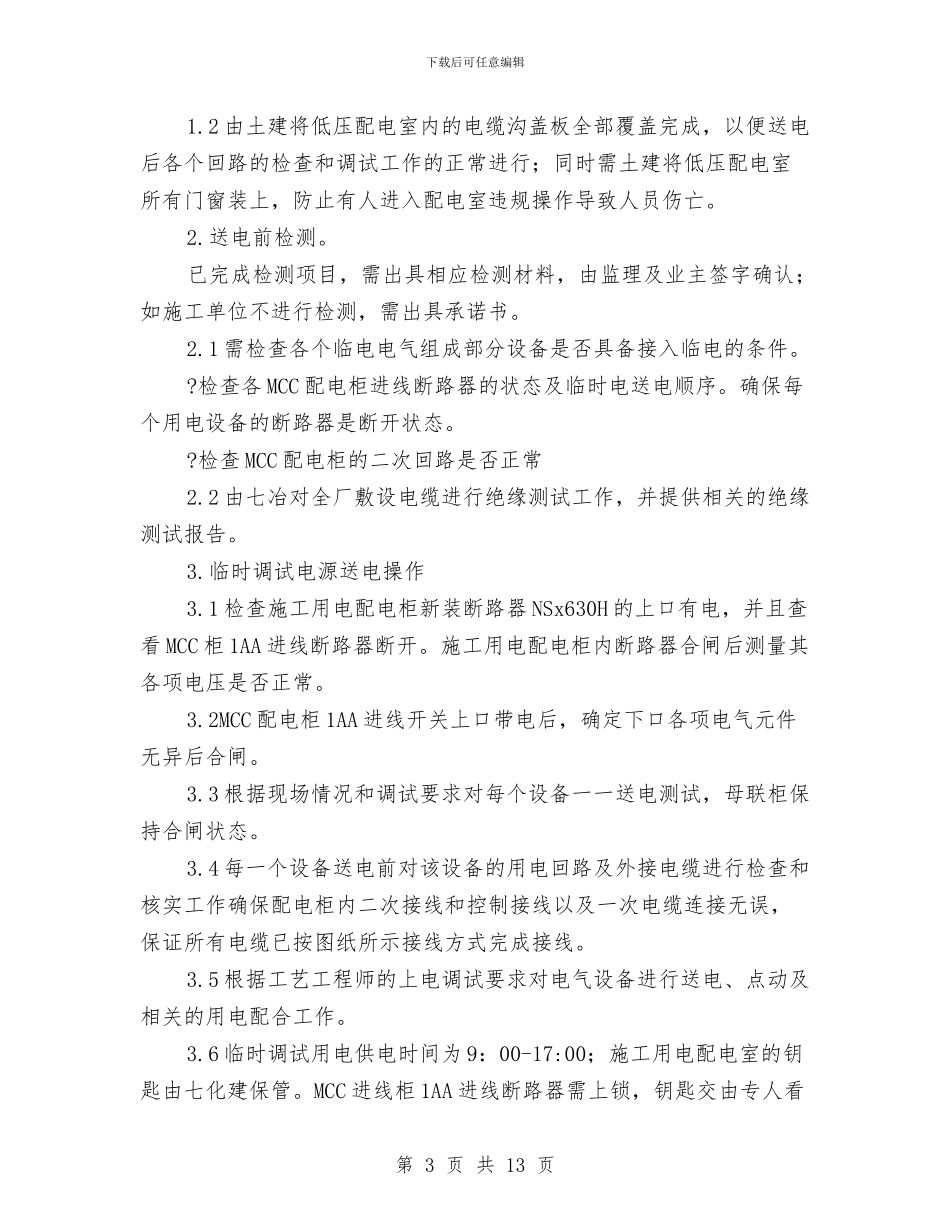

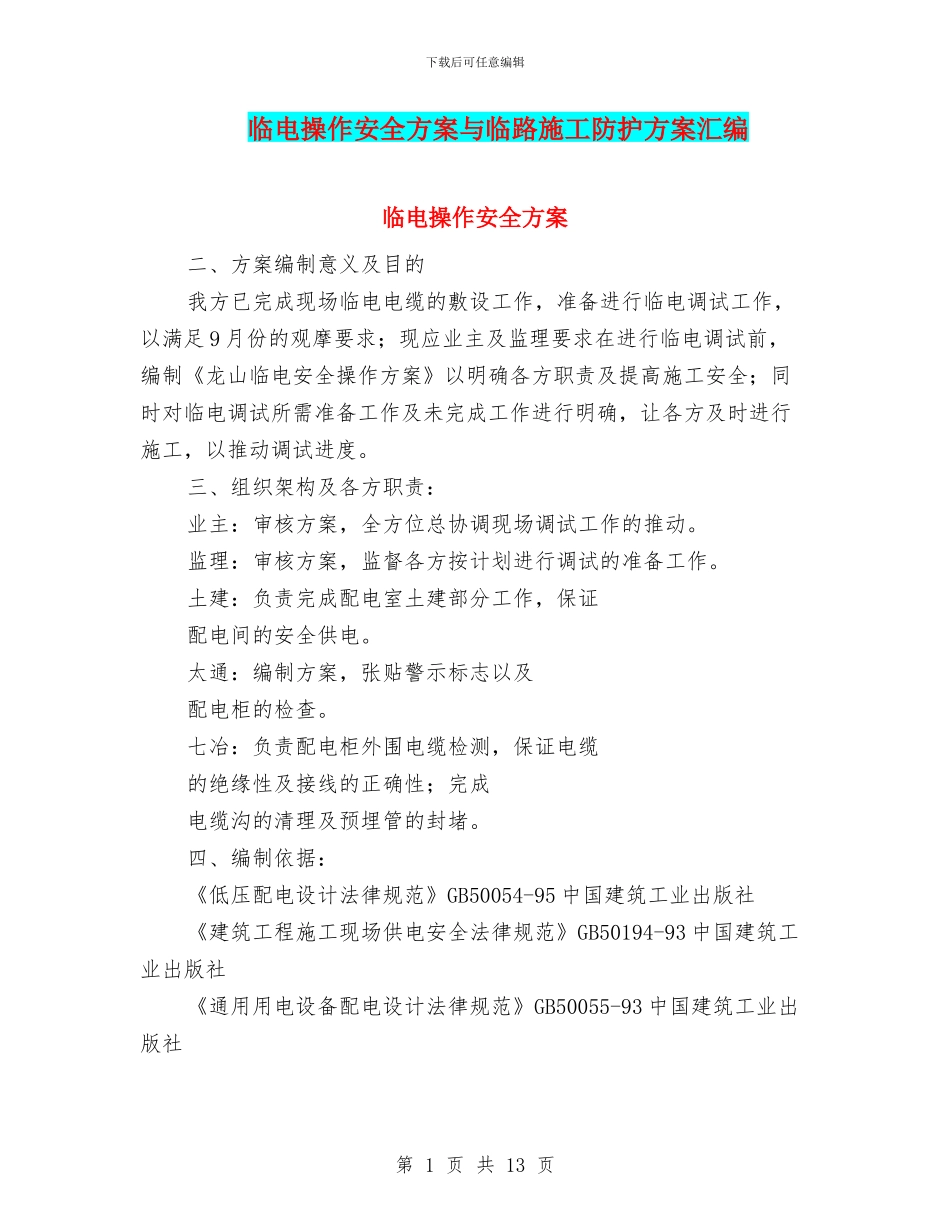

下载后可任意编辑临电操作安全方案与临路施工防护方案汇编临电操作安全方案二、方案编制意义及目的我方已完成现场临电电缆的敷设工作，准备进行临电调试工作，以满足9月份的观摩要求；现应业主及监理要求在进行临电调试前，编制《龙山临电安全操作方案》以明确各方职责及提高施工安全；同时对临电调试所需准备工作及未完成工作进行明确，让各方及时进行施工，以推动调试进度。三、组织架构及各方职责：业主：审核方案，全方位总协调现场调试工作的推动。监理：审核方案，监督各方按计划进行调试的准备工作。土建：负责完成配电室土建部分工作，保证配电间的安全供电。太通：编制方案，张贴警示标志以及配电柜的检查。七冶：负责配电柜外围电缆检测，保证电缆的绝缘性及接线的正确性；完成电缆沟的清理及预埋管的封堵。四、编制依据：《低压配电设计法律规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全法律规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计法律规范》GB50055-93中国建筑工业出版社第1页共13页下载后可任意编辑《施工现场临时用电安全技术法律规范》JGJ46-2024中国建筑工业出版社五、现场概况因现场暂无正式高压电进场，无法对现场设备进行单机和联机调试，而我方现场设备已由七冶安装完成并已完成设备自检工作，现场设备已具备进行单机调试条件，同时需达到9月份观摩条件，故申请业主并批准进行此次临电调试。现场采纳380V低压供电，有一个土建总配电室，内有计量设备，采纳TN-S系统供电。根据现场情况，低压配电室供电电源由土建配电室引出。按负荷计算，需采纳3*185+2*95的电缆双拼；同时此电缆只作为设备调试用电，禁止作为晚间生活用电。三、任务描述?调试前需完成工作?设备安装及电缆敷设?送电工作?维护及运行?用电安全1.调试前需完成工作1.1由七冶负责把低压配电室内电缆沟所有施工垃圾清理洁净，将全厂预埋管件的管口使用防火胶泥进行封堵；其次，完成全厂电机设备的外壳接地工作；最后，发现从发电机配电柜至尾水配电柜已敷设的动力电缆规格及型号与电缆清单不符，在临时电送电前必须由七冶将其换为以下规格的电缆YJV-3*185+2*95或者在尾水泵房配电柜侧拆除其连接，并把不符合要求的电缆完全抽离出配电柜。第2页共13页下载后可任意编辑1.2由土建将低压配电室内的电缆沟盖板全部覆盖完成，以便送电后各个回路的检查和调试工作的正常进行；同时需土建将低压配电室所有门窗装上，防止有人进入配电室违规操作导致人员伤亡。2.送电前检测。已完成检测项目，需出具相应检测材料，由监理及业主签字确认；如施工单位不进行检测，需出具承诺书。2.1需检查各个临电电气组成部分设备是否具备接入临电的条件。?检查各MCC配电柜进线断路器的状态及临时电送电顺序。确保每个用电设备的断路器是断开状态。?检查MCC配电柜的二次回路是否正常2.2由七冶对全厂敷设电缆进行绝缘测试工作，并提供相关的绝缘测试报告。3.临时调试电源送电操作3.1检查施工用电配电柜新装断路器NSx630H的上口有电，并且查看MCC柜1AA进线断路器断开。施工用电配电柜内断路器合闸后测量其各项电压是否正常。3.2MCC配电柜1AA进线开关上口带电后，确定下口各项电气元件无异后合闸。3.3根据现场情况和调试要求对每个设备一一送电测试，母联柜保持合闸状态。3.4每一个设备送电前对该设备的用电回路及外接电缆进行检查和核实工作确保配电柜内二次接线和控制接线以及一次电缆连接无误，保证所有电缆已按图纸所示接线方式完成接线。3.5根据工艺工程师的上电调试要求对电气设备进行送电、点动及相关的用电配合工作。3.6临时调试用电供电时间为9：00-17:00；施工用电配电室的钥匙由七化建保管。MCC进线柜1AA进线断路器需上锁，钥匙交由专人看第3页共13页下载后可任意编辑管，并由此人进行送电及断电工作。4.安全用电措施4.1低压配电室柜门上张贴有点危险的标识，禁止无关人员进入低压配电室操作。4.2现场所有的电机设备的启动必须得到太通公司的专业工程师的允许才能操作，在未得到我公司允许下擅自启动设备造成设备损坏的情况由该人负责购同等规格的设备。4.3电气设备现场周围不得存...
