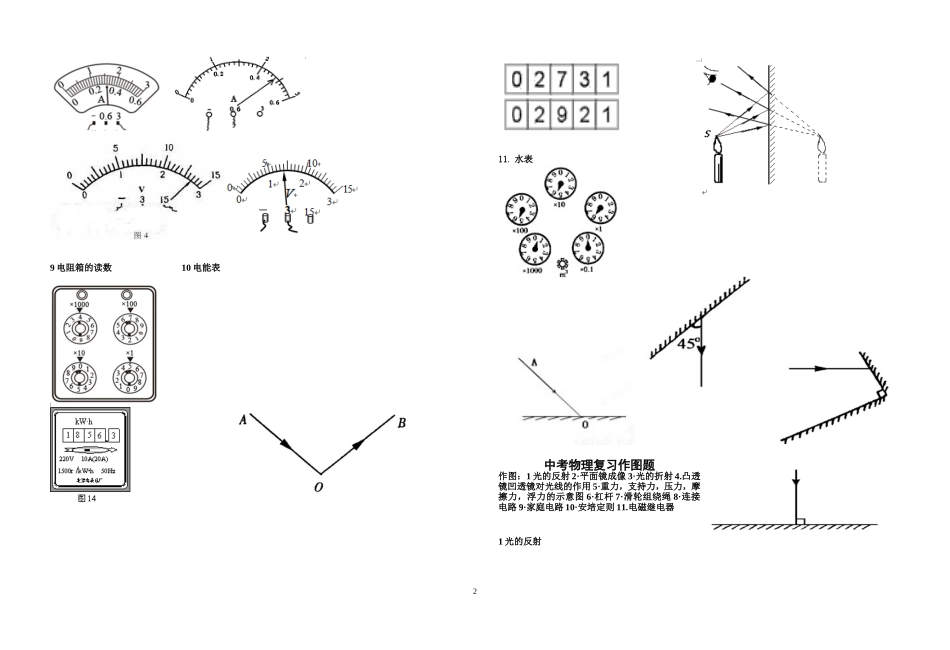

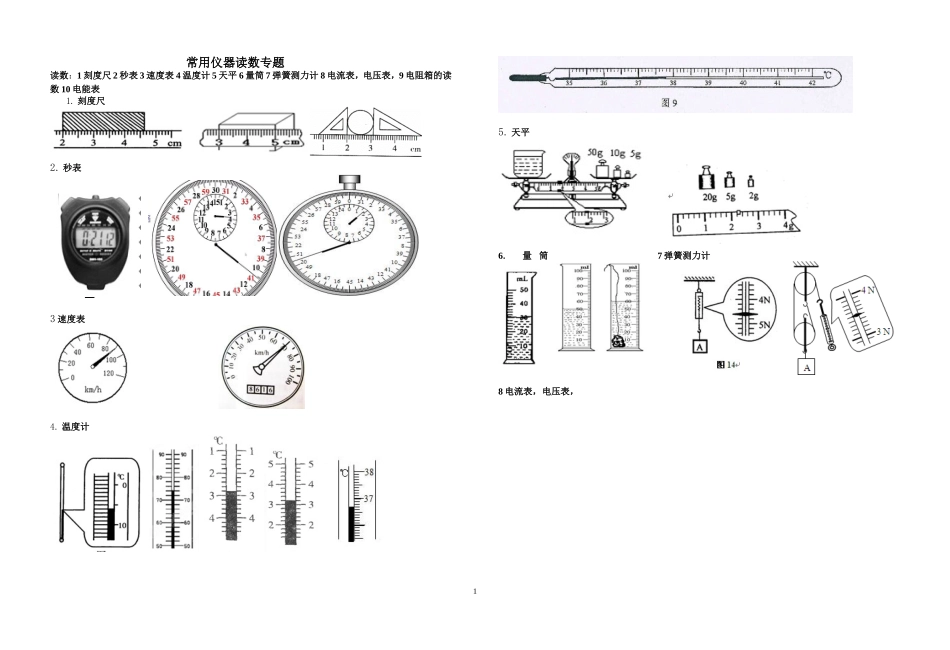

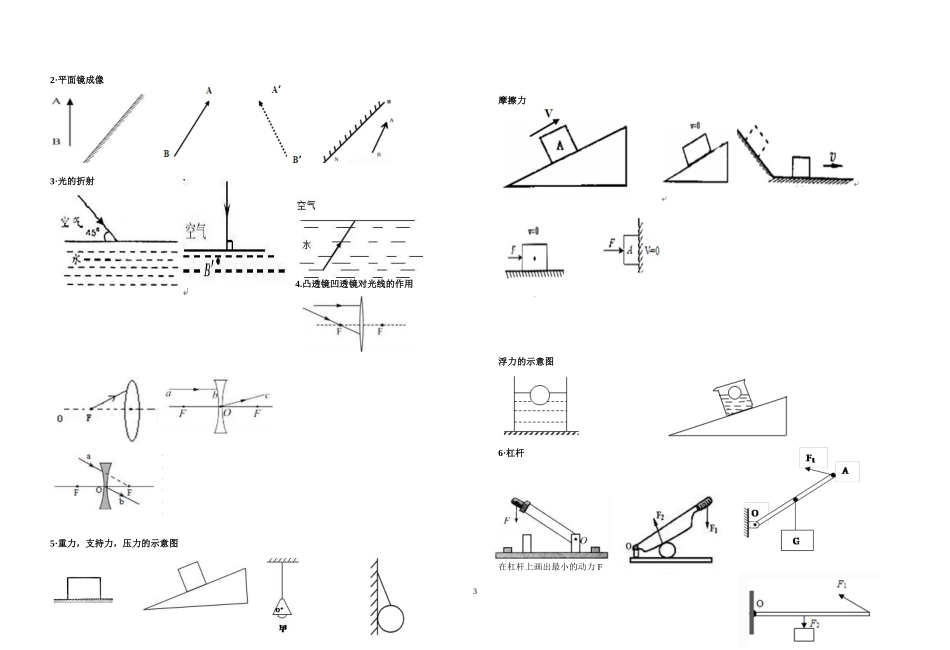

常用仪器读数专题读数：1刻度尺2秒表3速度表4温度计5天平6量筒7弹簧测力计8电流表，电压表，9电阻箱的读数10电能表1.刻度尺2.秒表3速度表4.温度计5.天平6.量筒7弹簧测力计8电流表，电压表，19电阻箱的读数10电能表11.水表中考物理复习作图题作图：1光的反射2·平面镜成像3·光的折射4.凸透镜凹透镜对光线的作用5·重力，支持力，压力，摩擦力，浮力的示意图6·杠杆7·滑轮组绕绳8·连接电路9·家庭电路10·安培定则11.电磁继电器1光的反射22·平面镜成像3·光的折射4.凸透镜凹透镜对光线的作用5·重力，支持力，压力的示意图摩擦力浮力的示意图6·杠杆在杠杆上画出最小的动力F37·滑轮组绕绳如图所示，要用向上的力提升重物，请画出滑轮组绳子的绕法．请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人用力往下拉绳使重物升起。按要求连接滑轮组．8·连接电路1、将图6-1-13中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图．如图10是伏安法测电阻的实验电路图，根据电路图，以笔画线代替导线，将实物图连成实验电路，要求滑动变阻器向左滑动时，电流表示数变大．(电压表用0～15V的量程电流表用0～0.6A的量程)9·家庭电路4甲乙10·安培定则在图中标出磁感线的方向和小磁针的N极．11.电磁继电器图是“自动水位显示器”的电路图。当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮。请根据以上要求，用笔画线代替导线，完成工作电路的连接。5
