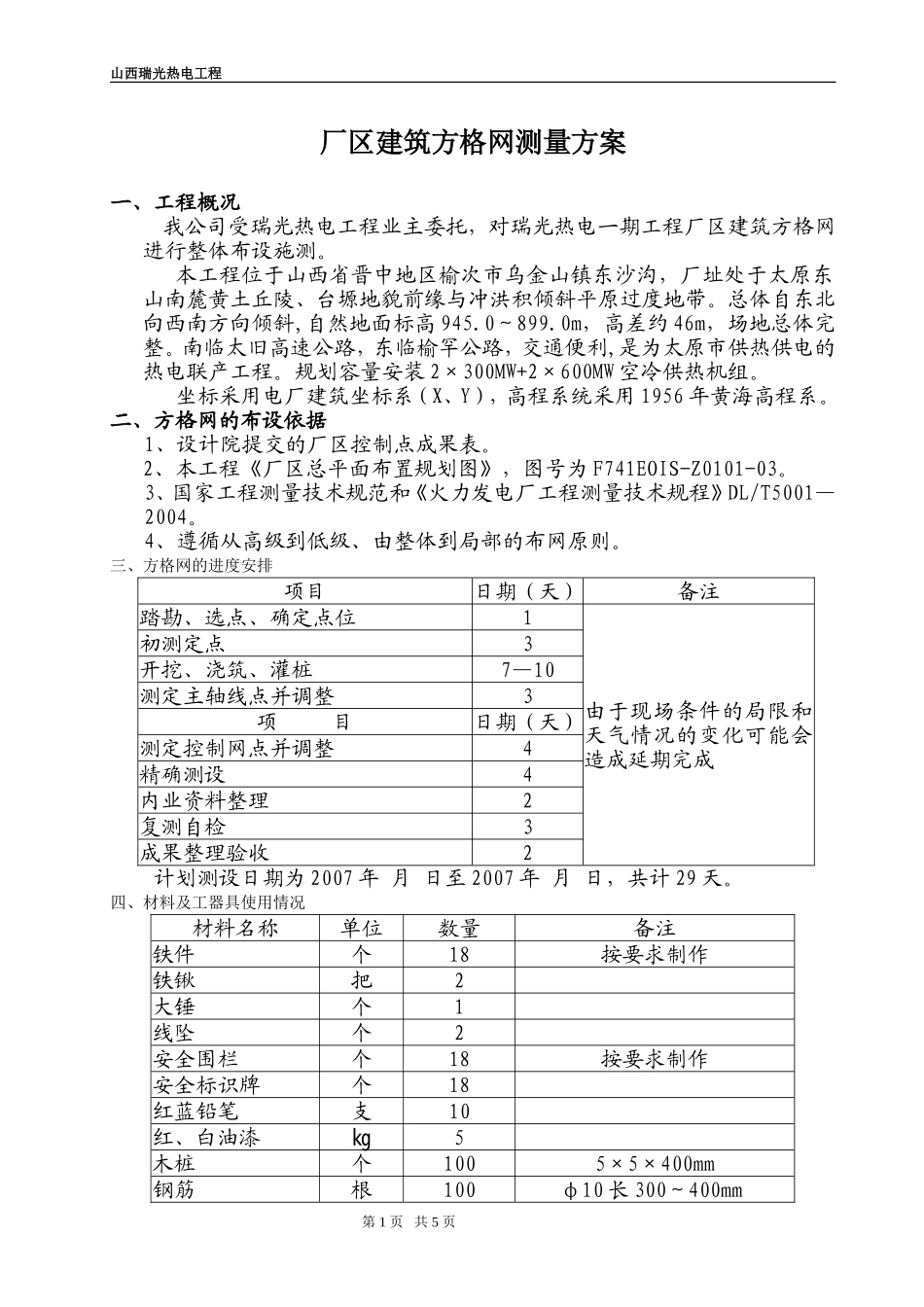

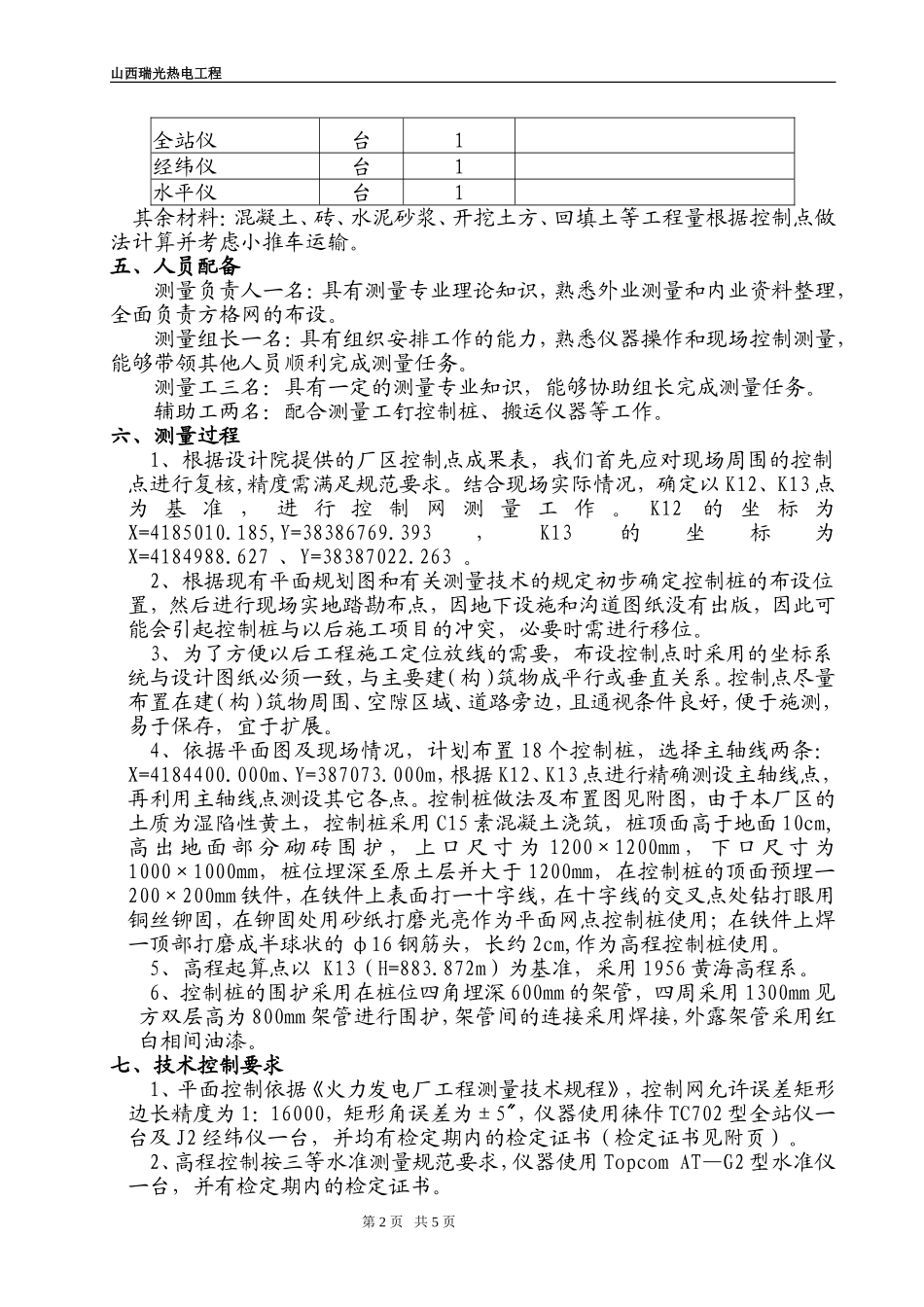

山西瑞光热电工程厂区建筑方格网测量方案一、工程概况我公司受瑞光热电工程业主委托，对瑞光热电一期工程厂区建筑方格网进行整体布设施测。本工程位于山西省晋中地区榆次市乌金山镇东沙沟，厂址处于太原东山南麓黄土丘陵、台塬地貌前缘与冲洪积倾斜平原过度地带。总体自东北向西南方向倾斜,自然地面标高945.0～899.0m，高差约46m，场地总体完整。南临太旧高速公路，东临榆罕公路，交通便利,是为太原市供热供电的热电联产工程。规划容量安装2×300MW+2×600MW空冷供热机组。坐标采用电厂建筑坐标系（X、Y），高程系统采用1956年黄海高程系。二、方格网的布设依据1、设计院提交的厂区控制点成果表。2、本工程《厂区总平面布置规划图》，图号为F741EOIS-Z0101-03。3、国家工程测量技术规范和《火力发电厂工程测量技术规程》DL/T5001—2004。4、遵循从高级到低级、由整体到局部的布网原则。三、方格网的进度安排项目日期（天）备注踏勘、选点、确定点位1由于现场条件的局限和天气情况的变化可能会造成延期完成初测定点3开挖、浇筑、灌桩7—10测定主轴线点并调整3项目日期（天）测定控制网点并调整4精确测设4内业资料整理2复测自检3成果整理验收2计划测设日期为2007年月日至2007年月日，共计29天。四、材料及工器具使用情况材料名称单位数量备注铁件个18按要求制作铁锹把2大锤个1线坠个2安全围栏个18按要求制作安全标识牌个18红蓝铅笔支10红、白油漆㎏5木桩个1005×5×400mm钢筋根100φ10长300～400mm第1页共5页山西瑞光热电工程全站仪台1经纬仪台1水平仪台1其余材料：混凝土、砖、水泥砂浆、开挖土方、回填土等工程量根据控制点做法计算并考虑小推车运输。五、人员配备测量负责人一名：具有测量专业理论知识，熟悉外业测量和内业资料整理，全面负责方格网的布设。测量组长一名：具有组织安排工作的能力，熟悉仪器操作和现场控制测量，能够带领其他人员顺利完成测量任务。测量工三名：具有一定的测量专业知识，能够协助组长完成测量任务。辅助工两名：配合测量工钉控制桩、搬运仪器等工作。六、测量过程1、根据设计院提供的厂区控制点成果表，我们首先应对现场周围的控制点进行复核,精度需满足规范要求。结合现场实际情况，确定以K12、K13点为基准，进行控制网测量工作。K12的坐标为X=4185010.185,Y=38386769.393，K13的坐标为X=4184988.627、Y=38387022.263。2、根据现有平面规划图和有关测量技术的规定初步确定控制桩的布设位置，然后进行现场实地踏勘布点，因地下设施和沟道图纸没有出版，因此可能会引起控制桩与以后施工项目的冲突，必要时需进行移位。3、为了方便以后工程施工定位放线的需要，布设控制点时采用的坐标系统与设计图纸必须一致，与主要建（构）筑物成平行或垂直关系。控制点尽量布置在建（构）筑物周围、空隙区域、道路旁边，且通视条件良好，便于施测，易于保存，宜于扩展。4、依据平面图及现场情况，计划布置18个控制桩，选择主轴线两条：X=4184400.000m、Y=387073.000m，根据K12、K13点进行精确测设主轴线点，再利用主轴线点测设其它各点。控制桩做法及布置图见附图，由于本厂区的土质为湿陷性黄土，控制桩采用C15素混凝土浇筑，桩顶面高于地面10cm,高出地面部分砌砖围护，上口尺寸为1200×1200mm，下口尺寸为1000×1000mm，桩位埋深至原土层并大于1200mm，在控制桩的顶面预埋一200×200mm铁件，在铁件上表面打一十字线，在十字线的交叉点处钻打眼用铜丝铆固，在铆固处用砂纸打磨光亮作为平面网点控制桩使用；在铁件上焊一顶部打磨成半球状的φ16钢筋头，长约2cm,作为高程控制桩使用。5、高程起算点以K13（H=883.872m）为基准，采用1956黄海高程系。6、控制桩的围护采用在桩位四角埋深600mm的架管，四周采用1300mm见方双层高为800mm架管进行围护，架管间的连接采用焊接，外露架管采用红白相间油漆。七、技术控制要求1、平面控制依据《火力发电厂工程测量技术规程》，控制网允许误差矩形边长精度为1：16000，矩形角误差为±5，仪器使用徕佧〞TC702型全站仪一台及J2经纬仪一台，并均有检定期内的检定证书（检定证书见附页）。2、高程控制按三等水准测量规范要求，仪...
