电流表的改装VIP免费

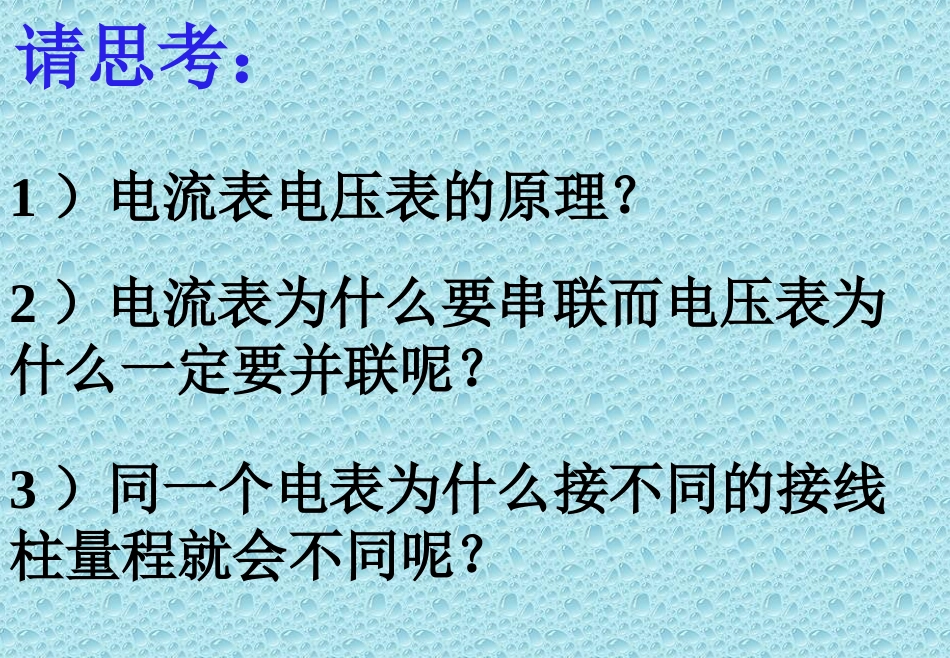

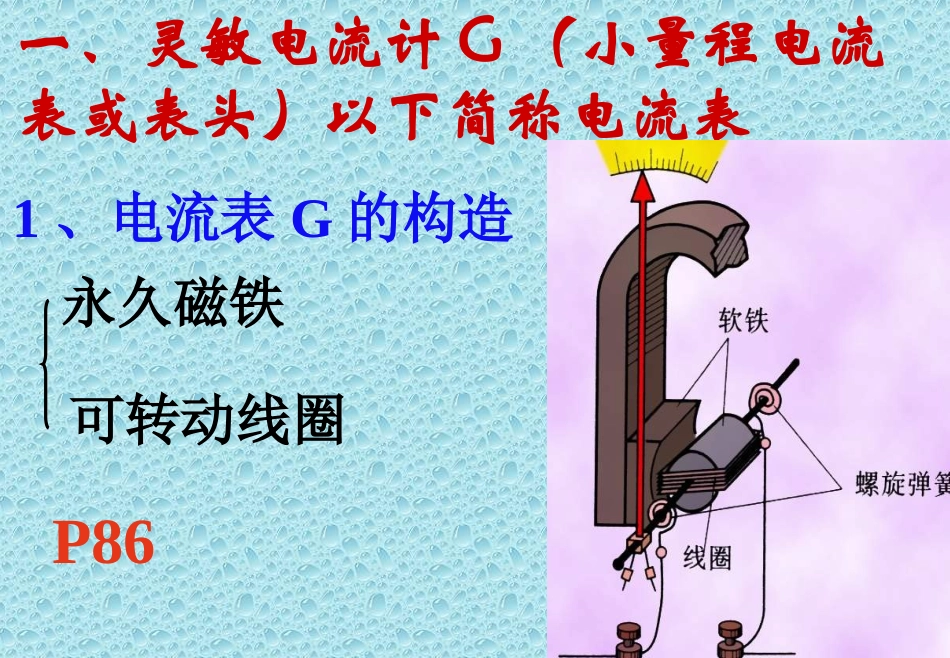

1）电流表电压表的原理？2）电流表为什么要串联而电压表为什么一定要并联呢？3）同一个电表为什么接不同的接线柱量程就会不同呢？请思考：一、灵敏电流计G（小量程电流表或表头）以下简称电流表1、电流表G的构造永久磁铁可转动线圈P862、工作原理当电流通过线圈时，线圈在磁场的作用下带动指针偏转，电流的大小由指针偏转的角度大小表示。③满偏电压Ug(电压表量程)Ug=Ig·Rg①满偏电流Ig（电流表量程）3、电流表G的参数②电流表的内阻Rg例：Ig=500μA，Rg=200Ω，Ug=0.1V的灵敏电流计可直接测I<500μA的电流或U<0.1V的电压。①测电流：量程Ig4、电流表G的作用②测电压：量程Ug=Ig·Rg问题？灵敏电流计的量程太小，不能满足实际需要怎么办？思路：为了不烧电流表，必须减小通过电流表的电流，方法有二：1。在电流表中串联一个电阻；2。在电流表上串并联一个电阻；二、电流表G改为电压表V1、电流表改装电压表的原理：串联一个电阻，分担一部分电压【例】满偏电流Ig=500uA，内阻Rg=200Ω的电流表G,要把它改装成为量程为3V的电压表，应串联一个多大的分压电阻。3108.5gRIUR解：满偏电压Ug=Ig·Rg=0.1V需电阻分压UR=U量程-Ug=2.9V分压电阻或直接由下式来求ggRRUI量程2、分压电阻的计算ggggRIRIUIUR量程分压电阻注意：电压表量程越大，分压电阻越大，这就是通常电压表内阻很大的原因。ggVIURRR量程电压表内阻把这套装置重新弄个壳装起来，直接从表盘上读出电压值3。结束工作：包装并重新刻度例。若改装后电流表指示为100uA，求此时实测电压。方法一。比例法方法二。U=I(Rg+R)=0.6V3500100UuAuA所以U=0.6V1、表头改装电流表的原理：并联一个电阻，分担一部分电流三、把表头G改为电流表A【例】满偏电流Ig=500uA,内阻Rg=200Ω的电流表G,若把它改装成为量程为3A的电流表，应并联一个多大的分流电阻？解：并联端电压Ug=Ig·Rg=0.1VR需分电流IR=I量程-Ig=2.9995A分流电阻033.0RgIUR或直接由下式来求gggIIRIR量程2、分流电阻的计算ggggRgRIIIRIIR量程分流电阻电流表内阻RRRRRggA注意：电流表量程越大，分流电阻越小，这就是通常电流表内阻很小的原因。把这套装置重新弄个壳装起来，直接从表盘上读出电流值3。结束工作：包装并重新刻度例。若改装后电流表指示为100uA，求此时实测电流。方法一。比例法方法二。计算法3500100IuAuA所以I=0.6A改装电压表改装电流表电路R的作用R的计算电表的总电阻串联电路并联电路分压分流RRRgVRRRRRggA总结：小量程电流表的改装gggIIRIR量程gggIIRIR量程1）电流表电压表的原理？2）电流表为什么要串联而电压表为什么一定要并联呢？3）同一个电表为什么接不同的接线柱量程就会不同呢？承前启后：不能对原有电路产生较大的影响1、电路图：四、多量程电压表例.已知电流表G的量程为100μA，内阻为600Ω，改装为量程为5V的电压表，应串联一个R1=的电阻，改装为15V的电压表应串联R2=的电阻,若改装为双量程电压表，画出电路图，标明阻值。Ω104.944Ω1014.9441、电路图：五、多量程电流表例.课本P51例1、电路图：六、欧姆表原理2、构造：表头电源可变电阻3、原理：1）两表笔短路调零相当于被测电阻Rx＝0,调节R使rRREIIgg表头电流满偏Ig处，对应欧姆表零刻度(右侧)2）两表笔断路相当于被测电阻Rx＝∞，此时I＝0，指针不偏转表头电流I＝0处，对应欧姆表∞刻度(左侧)3）测量电阻Rx被测电阻为Rx，，指针指到某确定位置表头电流I与电阻Rx一一对应，但不是线性关系，表盘刻度不均匀xgRrRREI1、电路图：七、多用电表的原理2.如图2－8－5所示为一个多量程多用电表的电路示意图，下列说法中正确的是()A.开关S调到1、2两个位置时，测的是电流图2－8－5B.开关S调到5、6两个位置时，测的是电压C.开关S调到3、4两个位置时，测的是电阻D.测电流时，1位置的量程较小，测量电压时，6的位置量程较大表头测量电路转换开关红黑表笔2、构造：
