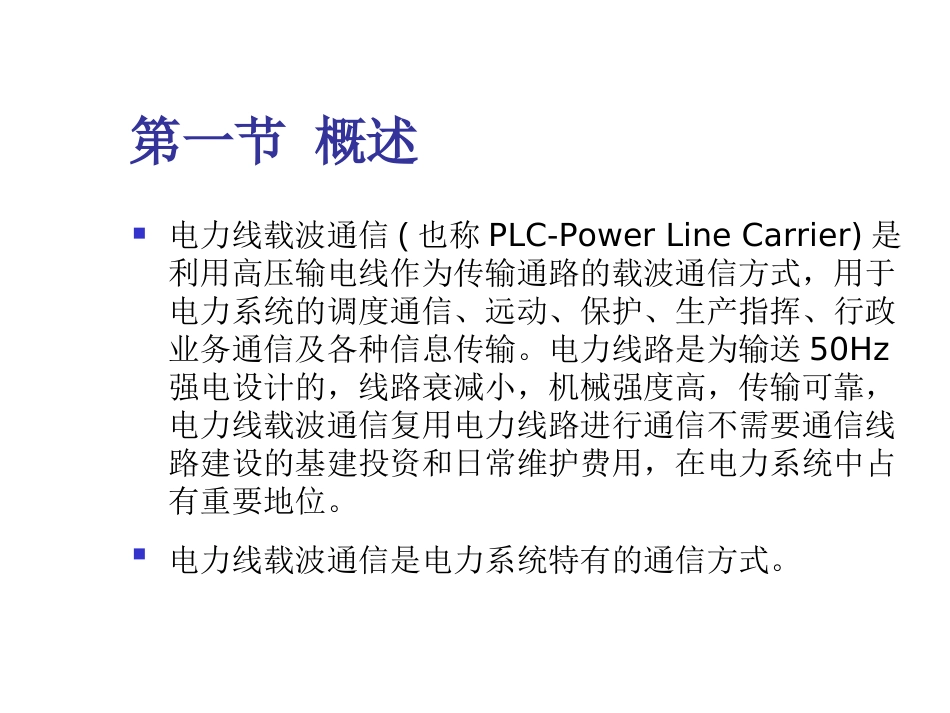

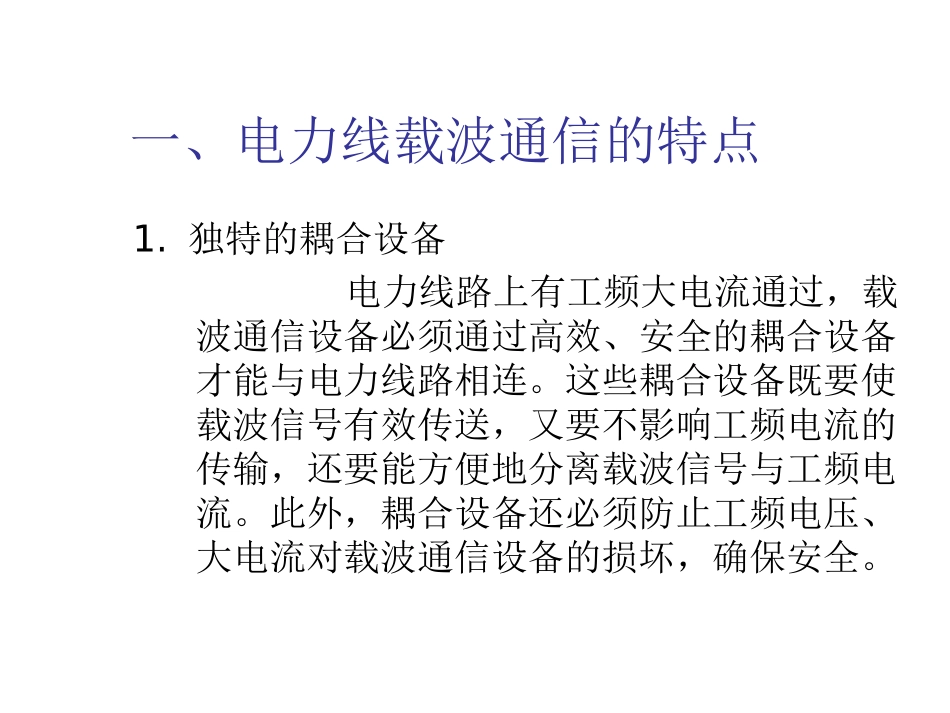

第三章电力线载波通信概述电力线载波通信系统数字电力线载波机电力线载波通信新技术第一节概述电力线载波通信(也称PLC-PowerLineCarrier)是利用高压输电线作为传输通路的载波通信方式，用于电力系统的调度通信、远动、保护、生产指挥、行政业务通信及各种信息传输。电力线路是为输送50Hz强电设计的，线路衰减小，机械强度高，传输可靠，电力线载波通信复用电力线路进行通信不需要通信线路建设的基建投资和日常维护费用，在电力系统中占有重要地位。电力线载波通信是电力系统特有的通信方式。一、电力线载波通信的特点1.独特的耦合设备电力线路上有工频大电流通过，载波通信设备必须通过高效、安全的耦合设备才能与电力线路相连。这些耦合设备既要使载波信号有效传送，又要不影响工频电流的传输，还要能方便地分离载波信号与工频电流。此外，耦合设备还必须防止工频电压、大电流对载波通信设备的损坏，确保安全。一、电力线载波通信的特点（续）2.线路频谱安排的特殊性电力线载波通信能使用的频谱由三个因素决定：（1）电力线路本身的高频特性。（2）避免50Hz工频的干扰。（3）考虑载波信号的辐射对无线电广播及无线通信的影响。我国统一规定电力线载波通信使用的频率范围为40—500KHz。一、电力线载波通信的特点（续）3.以单路载波为主电力系统从调度通信的需要出发，往往要依靠发电厂、变电所同母线上不同走向的电力线开设载波来组织各方向的通信。由于能使用频谱的限制、通信方向的分散以及组网灵活性的考虑，电力线通信大量采用单路载波设备。一、电力线载波通信的特点（续）4.线路存在强大的电磁干扰由于电力线路上存在强大的电晕等干扰噪声，要求电力线载波设备具有较高的发信功率，以获得必需的输出信噪比。另外，由于50Hz谐波的强烈干扰，使得0.3-3.4KHz的话音信号不能直接在电力线上传输，只能将信号频谱搬移到40KHz以上，进行载波通信。二、我国电力线载波通信的现状在以数字微波通信、卫星通信为主干线的覆盖全国的电力通信网络已初步形成、多种通信手段竟相发展的今天，电力线载波通信仍然是地区网、省网乃至网局网的通信手段之一，仍是电力系统应用区域最广泛的通信方式，仍是电力通信网重要的基本通信手段；从理论研究，到运行实践，都取得了可喜的成效。二、我国电力线载波通信的现状（续）(1)电力线载波无论是在所具有的规模范围、装机数量还是在从事人员数量上，都是空前的。(2)电力线载波通信综合业务能力有了很大的发展。(3)载波技术装备水平有了很大提高。(4)理论研究成果卓著。第二节电力线载波通信系统一、电力线载波通信系统构成电力线载波通信系统主要由电力线载波机、电力线路和耦合设备构成，如图3-1。其中耦合装置包括线路阻波器GZ、耦合电容器C、结合滤波器JL（又称结合设备）和高频电缆HFC，与电力线路一起组成电力线高频通道。GGCCJLJL载波机A载波机BGZGZ耦合装置耦合装置电力线路HFCHFC变压器变压器发电机发电机图3-1各构成部分的作用电力载波机：是电力线载波通信系统的主要组成部分，主要实现调制和解调，即在发端将音频搬移到高频段电力线载波通信频率，完成频率搬移，载波机性能好坏直接影响电力线载波通信系统的质量。耦合电容C和结合滤波器JL组成一个带通滤波器，其作用是通过高频载波信号，并阻止电力线上的工频高压和工频电流进入载波设备，确保人身、设备安全。各构成部分的作用（续）线路阻波器GZ串接在电力线路和母线之间，是对电力系统一次设备的“加工”，故又称“加工设备”，加工设备的作用是通过电力电流、阻止高频载波信号漏到变压器和电力线分支线路等电力设备，以减小变电站和分支线路对高频信号的介入损耗及同一母线不同电力线路上高频通道。结合设备连接载波机与输电线，它包括高频电缆，作用是提供高频信号通路。输电线既传输电能又传输高频信号。1、电力线载波通信系统的构成高压线变电站B阻波器阻波器CC/CVTCC/CVT结合滤波器结合滤波器变电站A传输数据、电话和护信号电力线载波机电力线载波机高压电力线、阻波器、耦合电容器、结合滤波器、载波机和高频电缆组成耦合设备载波机发送功率较大（...
