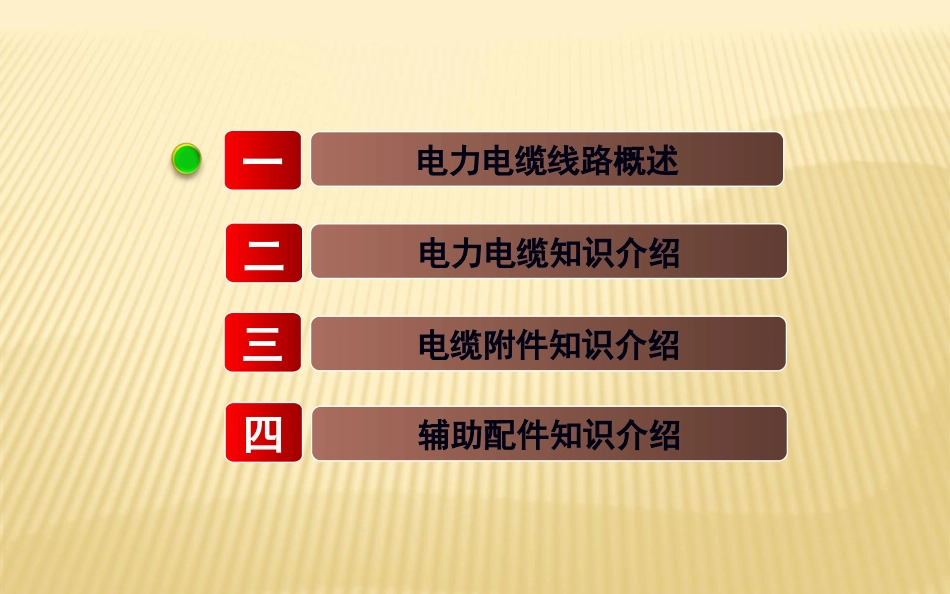

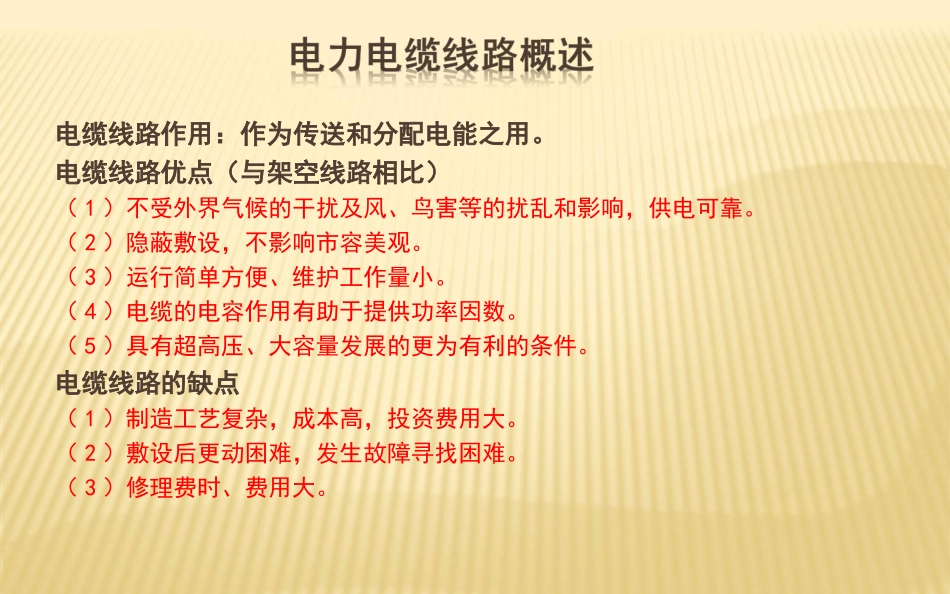

电力电缆及电缆附件基本知识一二三电力电缆线路概述电力电缆知识介绍电缆附件知识介绍四辅助配件知识介绍电缆线路作用：作为传送和分配电能之用。电缆线路优点（与架空线路相比）（1）不受外界气候的干扰及风、鸟害等的扰乱和影响，供电可靠。（2）隐蔽敷设，不影响市容美观。（3）运行简单方便、维护工作量小。（4）电缆的电容作用有助于提供功率因数。（5）具有超高压、大容量发展的更为有利的条件。电缆线路的缺点（1）制造工艺复杂，成本高，投资费用大。（2）敷设后更动困难，发生故障寻找困难。（3）修理费时、费用大。电力电缆线路构成a、电缆本体（一般简称电缆）b、电缆附件--中间接头（关键点在于恢复电缆本体结构）终端头（户内式、户外式、插拔式）c、其他安装器材（桥架、穿管、放火材料等）电缆输电特点高压输电导线通过固体绝缘体隔离后被封闭在接地的金属屏蔽内部。架空输电特点高压输电导线通过空气绝缘体隔离，大地为地电极。电力电缆敷设方法a、电缆直接埋地敷设b、电缆沿支架敷设c、电缆穿管敷设d、电缆沿钢索敷设e、电缆沿桥架敷设钢索一二三电力电缆线路概述电力电缆知识介绍电缆附件知识介绍四辅助配件知识介绍随着我国的电力事业的发展，以及城市电网改造工程的进行，电力电缆代替架空线路已成为一种趋势，特别是以交联聚乙烯（XLPE）绝缘为代表的聚合物绝缘电力电缆，具有绝缘性能好、传输容量大、附件制作简单、结构轻便、不受高度落差限制等优点，占据了电缆应用领域的绝对优势地位。电力电缆的种类（1）按电压等级分类电缆的电压等级为U0/U（kV）：6/10、8.7/15、21/35、26/35、64/110、127/220kV等。U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；U－电缆设计用的导体间的额定工频电压。（2）按导体芯数分类电力电缆导体芯数有单芯、两芯、三芯、四芯和五芯这几种。一般中高压大截面电缆和高压充油电缆多为单芯。两芯电缆多用于传输单相交流电或直流电。三芯电缆主要用于三相交流电网中，在35kV及以下各种中小截面的电缆线路中得到广泛应用。四芯和五芯电缆多用于低压配电线路。只有电压等级为1kV的电缆才有两芯、四芯和五芯的。（3）按绝缘材料分类a、橡塑绝缘电力电缆橡塑绝缘电力电缆是指聚氯乙烯绝缘、交联聚乙烯绝缘和乙丙橡皮绝缘电力电缆。橡塑绝缘电力电缆制造简单，重量轻，终端和中间接头制作容易，弯曲半径小，敷设简单，维护方便，并具有耐化学腐蚀和一定的耐水性能，适用于高落差和垂直敷设。b、纸绝缘电力电缆纸绝缘电力电缆是指粘性油纸绝缘和不滴流油纸绝缘电力电缆。不滴流油纸绝缘电力电缆适用于35kV及以下高落差线路以及热带地区。电力电缆的型号用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护套和结构特点。用数字表示外护套的构成，有两位数字。第一位数字表示铠装，第二位数字表示外被。电缆型号按电缆结构的排列一般依下列次序：“绝缘材料＋导体材料＋内护套＋外护套”绝缘种类导体材料内衬层特征铠装层外被层代号含义代号含义代号含义代号含义数字1数字2V聚氯乙烯L铝V聚氯乙烯内护套D不滴流0无0无Y聚乙烯T（省略）铜Y聚乙烯内护套F分相2双钢带1纤维外被YJ交联聚乙烯L铝护套CY充油3细钢丝2聚氯乙烯外护套Z纸Q铅护套Z直流4粗钢丝3聚乙烯外护套注：阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。1、YJY22－26/35kV－3×300mm2表示：铜芯、交联聚乙烯绝缘、聚乙烯内护套、双钢带铠装、聚氯乙烯外护套、额定电压为26/35kV、三芯、标称截面为300mm2的电力电缆。2、YJLW03－64/110kV－1×630mm2表示：铜芯、交联聚乙烯绝缘、皱纹铝护套、聚乙烯外护套、额定电压为64/110kV、单芯、标称截面为630mm23、ZLQD22表示：铝芯、不滴流油浸纸绝缘、铅套、双钢带铠装、聚氯乙烯外护套电力电缆。35kV及以下电缆的结构高压电力电缆的结构电力电缆知识介绍1.铜导体：----应用较广泛，特别是供电系统应用较广泛，特别是供电系统----抗拉强度较高，运行稳定抗拉强度较高，运行稳定----高的导电率，相同截面是铝的高的导电率，相同截面是铝的1.31.3倍倍----价格较贵价格较贵2.铝导体：--由于铜价较高，现在开始在一些地方使用...
