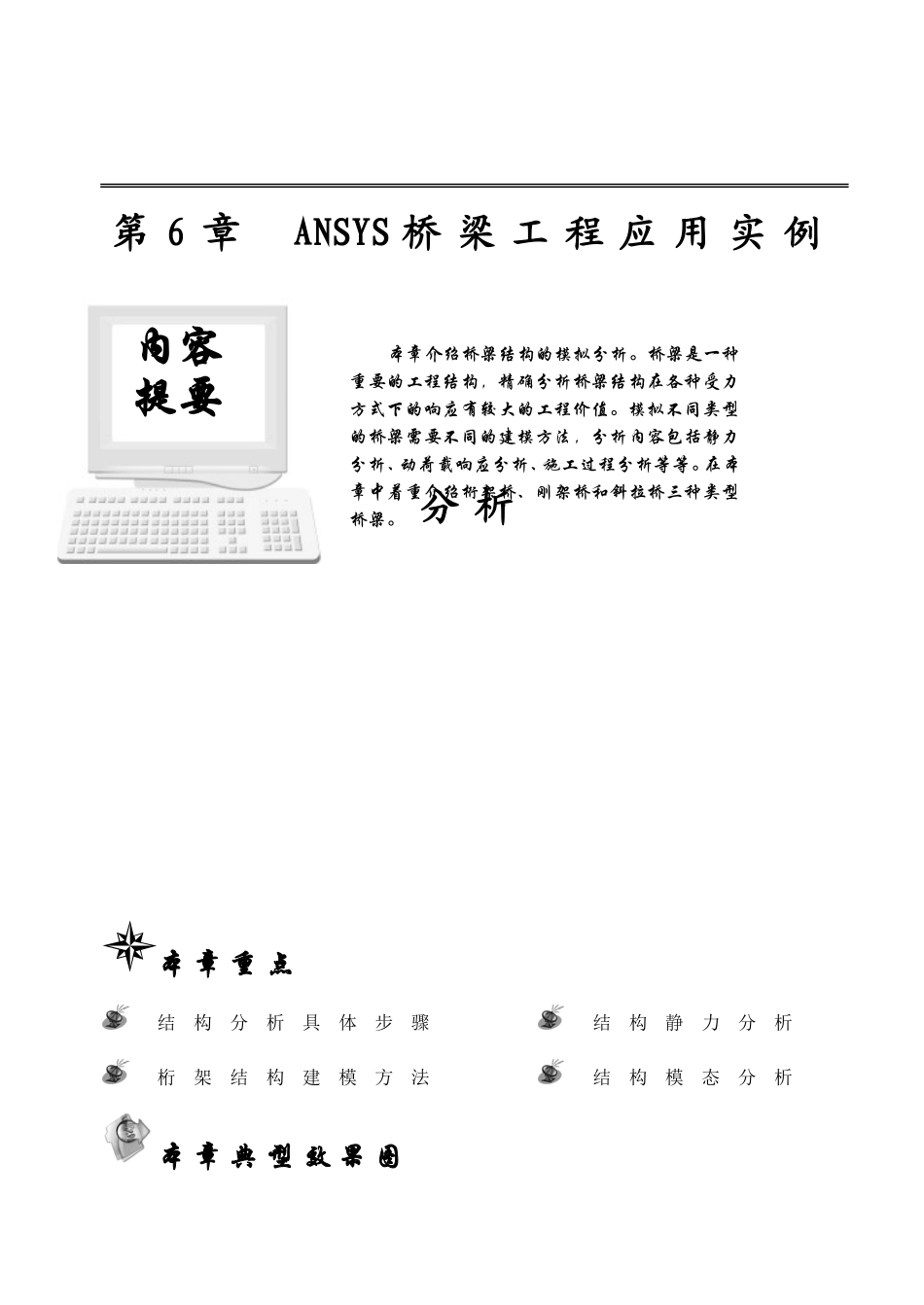

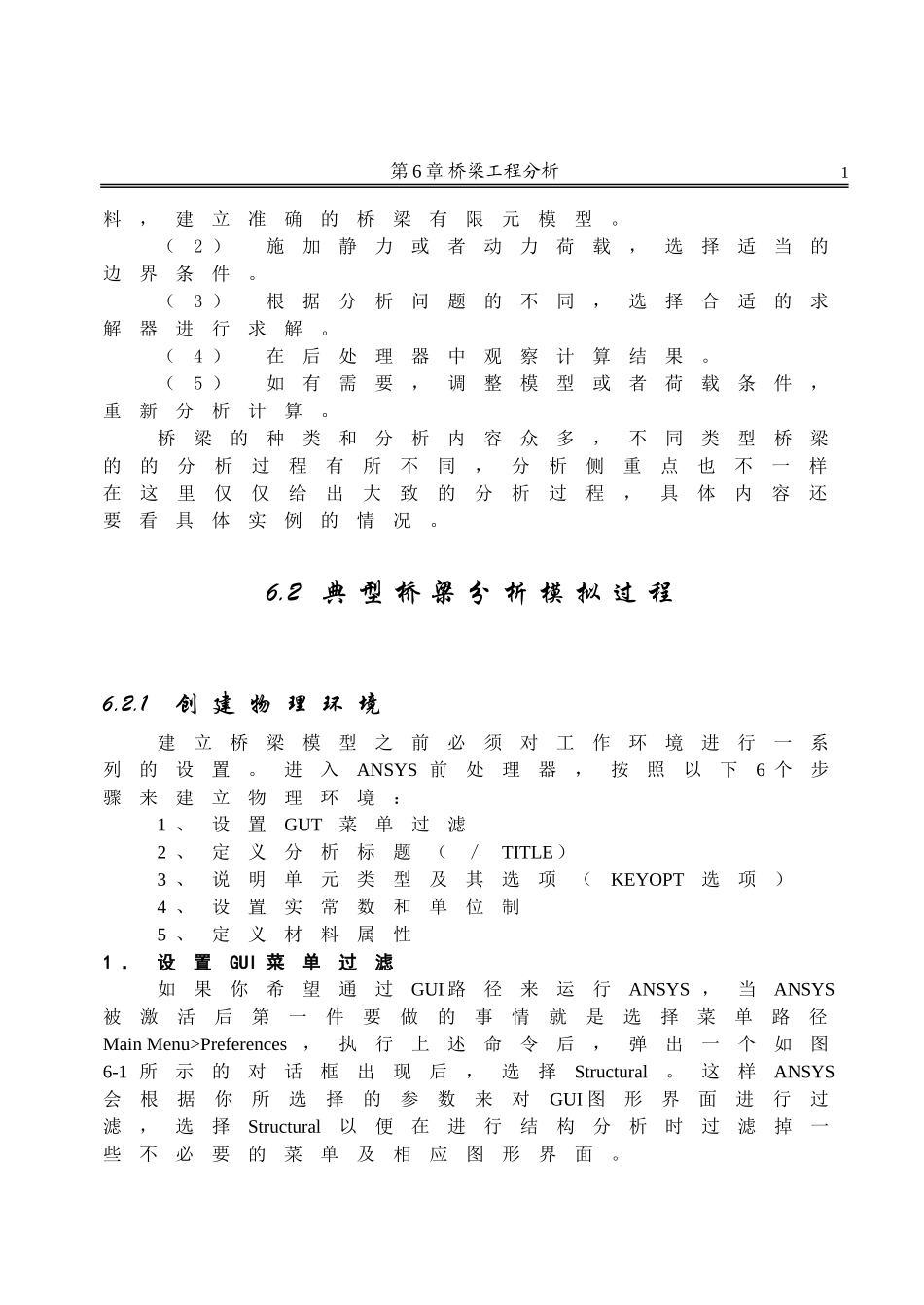

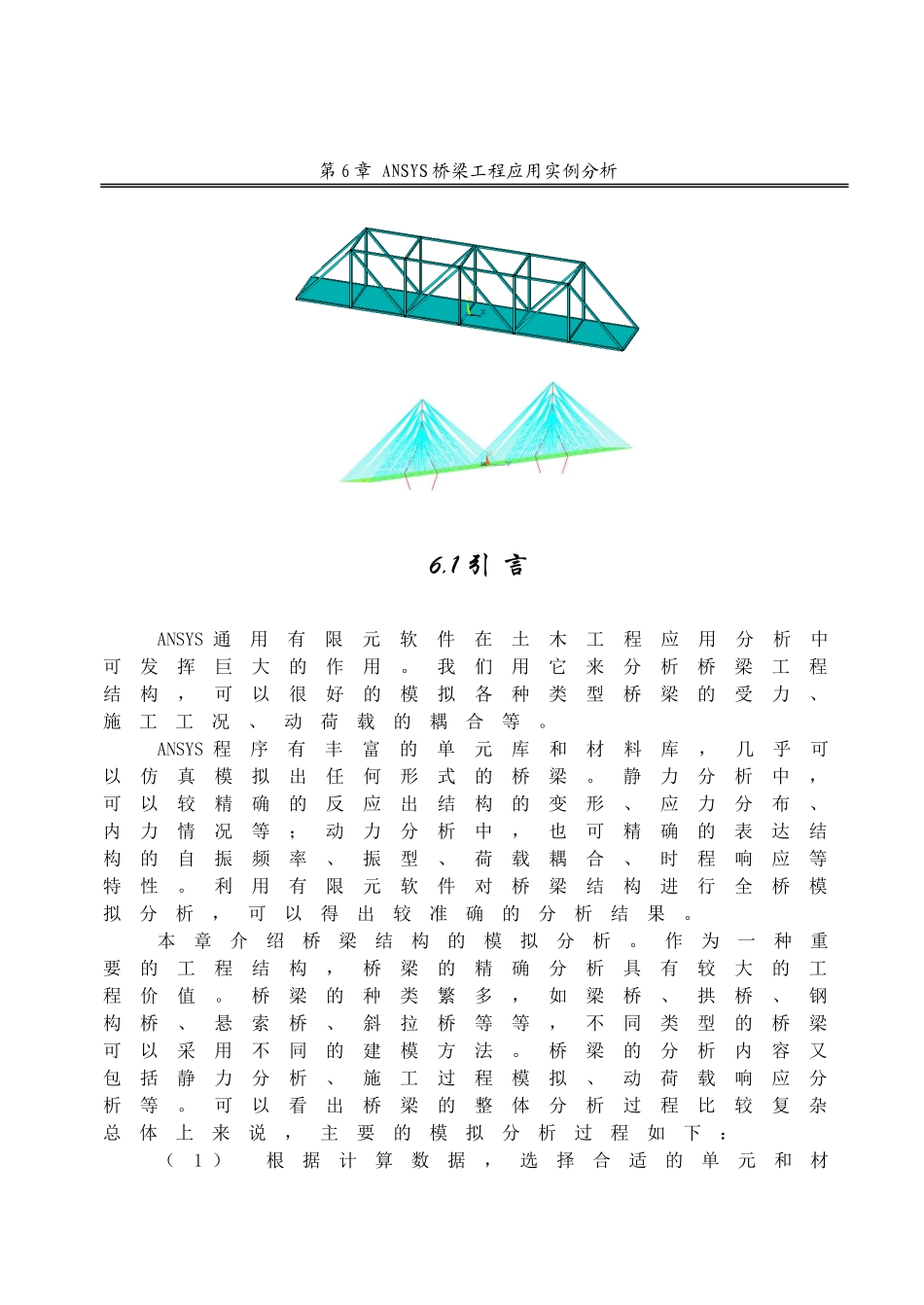

本章介绍桥梁结构的模拟分析。桥梁是一种重要的工程结构，精确分析桥梁结构在各种受力方式下的响应有较大的工程价值。模拟不同类型的桥梁需要不同的建模方法，分析内容包括静力分析、动荷载响应分析、施工过程分析等等。在本章中着重介绍桁架桥、刚架桥和斜拉桥三种类型桥梁。内容提要第6章ANSYS桥梁工程应用实例分析本章重点结构分析具体步骤结构静力分析桁架结构建模方法结构模态分析本章典型效果图第6章ANSYS桥梁工程应用实例分析6.1引言ANSYS通用有限元软件在土木工程应用分析中可发挥巨大的作用。我们用它来分析桥梁工程结构，可以很好的模拟各种类型桥梁的受力、施工工况、动荷载的耦合等。ANSYS程序有丰富的单元库和材料库，几乎可以仿真模拟出任何形式的桥梁。静力分析中，可以较精确的反应出结构的变形、应力分布、内力情况等；动力分析中，也可精确的表达结构的自振频率、振型、荷载耦合、时程响应等特性。利用有限元软件对桥梁结构进行全桥模拟分析，可以得出较准确的分析结果。本章介绍桥梁结构的模拟分析。作为一种重要的工程结构，桥梁的精确分析具有较大的工程价值。桥梁的种类繁多，如梁桥、拱桥、钢构桥、悬索桥、斜拉桥等等，不同类型的桥梁可以采用不同的建模方法。桥梁的分析内容又包括静力分析、施工过程模拟、动荷载响应分析等。可以看出桥梁的整体分析过程比较复杂总体上来说，主要的模拟分析过程如下：（1）根据计算数据，选择合适的单元和材第6章桥梁工程分析料，建立准确的桥梁有限元模型。（2）施加静力或者动力荷载，选择适当的边界条件。（3）根据分析问题的不同，选择合适的求解器进行求解。（4）在后处理器中观察计算结果。（5）如有需要，调整模型或者荷载条件，重新分析计算。桥梁的种类和分析内容众多，不同类型桥梁的的分析过程有所不同，分析侧重点也不一样在这里仅仅给出大致的分析过程，具体内容还要看具体实例的情况。6.2典型桥梁分析模拟过程6.2.1创建物理环境建立桥梁模型之前必须对工作环境进行一系列的设置。进入ANSYS前处理器，按照以下6个步骤来建立物理环境：1、设置GUT菜单过滤2、定义分析标题（／TITLE）3、说明单元类型及其选项（KEYOPT选项）4、设置实常数和单位制5、定义材料属性1．设置GUI菜单过滤如果你希望通过GUI路径来运行ANSYS，当ANSYS被激活后第一件要做的事情就是选择菜单路径MainMenu>Preferences，执行上述命令后，弹出一个如图6-1所示的对话框出现后，选择Structural。这样ANSYS会根据你所选择的参数来对GUI图形界面进行过滤，选择Structural以便在进行结构分析时过滤掉一些不必要的菜单及相应图形界面。1第6章ANSYS桥梁工程应用实例分析图6-1GUI图形界面过滤2．定义分析标题在进行分析前，可以给你所要进行的分析起一个能够代表所分析内容的标题，比如“trussbridge”，以便能够从标题上与其他模型区别。用下面的GUI方法定义分析标题。命令：／TITLEGUI：UtilityMenu>File>ChangeTitle图6-2GUI定义标题3．定义单元类型及其选项（KEYOPT选项）与ANSYS的其他分析一样，结构分析也要进行相应的单元选择。ANSYS软件提供了100种以上的单元类型，可以用来模拟工程中的各种结构和材料，各种不同的单元组合在一起，成为具体的物理问题的抽象模型。在桥梁结构模拟分析中，最常用的单元是梁单元，例如，梁单元可模拟不同截面的钢梁、混泥土梁等；壳单元和杆单元也很常用，壳单元可以模拟桥面板箱梁第6章桥梁工程分析等薄壁结构，杆单元可以模拟预应力钢筋和桁架等。定义好不同的单元及其选项（KEYOPTS）后，就可以建立有限元模型。可以采用线性或者非线性的结构单元。表6-1桥梁分析常见单元单元维数形状和自由度特性LINK83-D线形，2节点，3自由度刚性杆，可承受拉力和压力，用来定义桁架等。可定义其截面积和初始应变。和初始应变。LINK103-D线形，2节点，3自由度只能承受拉力的柔性杆，用来模拟索单元。可定义其截面积和初始应变。BEAM32-D线形，2节点，3自由度二维弹性梁，可定义其截面积、惯性矩、初始应变、截面高度等。BEAM43-D线形，2节点，6自由度三维弹性梁，可定义其截面积、截面形状、三向惯性矩、初始应变、截面...
