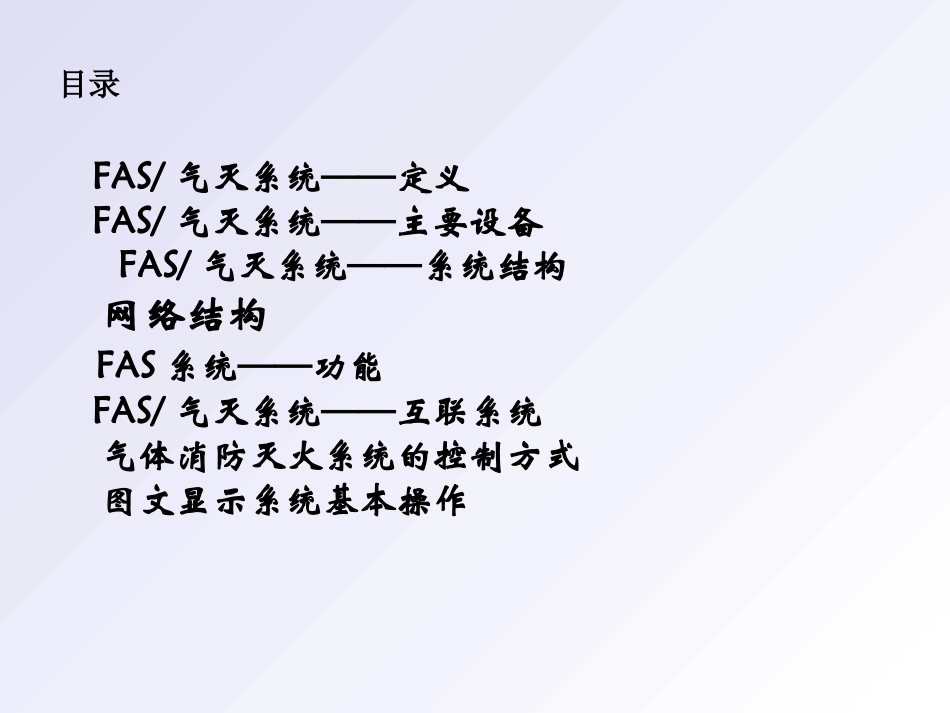

合肥地铁1号线FAS及气灭系统培训太通建设有限公司2016年12月2号FAS/气灭系统——定义FAS/气灭系统——主要设备FAS/气灭系统——系统结构网络结构FAS系统——功能FAS/气灭系统——互联系统气体消防灭火系统的控制方式图文显示系统基本操作目录•FAS就是火灾报警系统。由于系统具有自动监测、自动判断、自动报警功能，所以又称为火灾自动报警系统。•通过设置在保护现场的火灾探测器(如：感烟探测器、感温电缆、对射式探头、火焰式探测器等)，感知火灾发生时燃烧所产生的火焰、热量和烟雾等特性，实现火灾早期预警和通报的装置。气灭系统——定义气体灭火系统由气体灭火设备及气体灭火监控设备两部分组成。每个防护区由气体灭火控制系统完成报警及灭火操作的控制过程。FAS系统——定义FAS系统——主要设备控制器：FAS系统主要设备，用于处理外围设备的各类信息以及报警功能实现，与外部接口的通信。外围设备：感烟探测器、感温探测器、智能手动报警按钮、消火栓按钮、声光报警器（车控室）、警铃、消防电话、感温电缆(用于探测高压电缆温度)、控制模块、监视模块、消防立柜（车控室，用于放置FAS工作站和消防电话主机）。1、火灾报警控制器•系统特性•可扩展至10条回路•最多3180个系统设备点•强大的网络连接能力•640字符LCD显示屏及全键盘操作按键•1000条逻辑编程语句•典型应用•高层建筑•大型购物中心•酒店•机场•轨道交通项目进口NFS2-3030系统－面板介绍大屏幕液晶显示器指示灯用于显示控制盘目前的工况软键盘快捷操作按钮提供一些常用操作的快捷方式仿计算机操作键盘用于系统的修改、隔离、编程等进阶操作自检按钮翻页按钮软键盘用于操作液晶屏上的菜单面板指示灯的含义介绍默认常灭，如果亮起表示系统消音按钮被按下了，警铃被屏蔽；系统电源指示灯，常亮，如果灭了，代表系统220V交流失电；默认常灭，如果亮起表示系统发生火警报警；火警含义默认常灭，如果亮起表示系统发生预警报警；预警含义默认常灭，如果亮起表示系统有联动设备启动；联动设备默认常灭，如果亮起表示系统有非火警设备启动；非火警设备默认常灭，如果亮起表示系统有设备故障；默认常灭，如果亮起表示系统有上面以外的事件产生；默认常灭，如果亮起表示系统存在被隔离的设备；默认常灭，如果亮起表示系统核心CPU出现问题了；联动指示灯，默认常灭，如果亮起表示系统有联动输出火警——系统会产生火警的设备包括：烟感探测器、温感探测器、手动报警按钮、消防栓按钮、水流指示器、压力开关、可燃气体探测器、火焰探测器、红外对射探测器等报警设备；预警——默认状态下，预警不会产生消防联动，表示探测器探测到有烟雾发生但还没有达到火警，因此只报告给操作员但不产生联动；联动设备——当系统有确认火警产生，会按预先编制好的程序启动相关的消防设备，这个称之为联动，主要的联动设备有警铃、声光报警器、防排烟阀门、防排烟风机、卷帘门、电梯、广播、非消防用电设施、消火栓泵、喷淋泵等设备；非火警设备——在消防系统内，有些设备只要监视即可，其动作状态不应作为火警信号，这些设备称之为非火警设备，主要是阀门、风机、卷帘门等对操作员来说，其日常操作主要都集中在这个快捷按钮组上，其它的面板按钮系统操作员几乎不用去触碰和了解，那是系统维护保养人员需要操作了解的部分，因此我们着重讲解这些快捷按钮的含义及其功能。面板快捷操作按钮的介绍确认按钮：确认按钮是指当控制盘发生异常事件后，会有指示灯闪亮并伴有蜂鸣器鸣响，此时需要操作员介入操作，按下确认按钮，起到两个效果：1.表示系统操作员已“知晓”事件并介入操作，对于该事件来说就是得到操作员的操作确认了；2.消除控制盘的蜂鸣器鸣响，解除指示灯闪烁状态使之常亮；面板快捷操作按钮的介绍消音按钮：该按键的作用是用来临时屏蔽警铃或声光报警等火警通告设备；当火灾时，如果需要进行操作员手动广播用于报警通告、疏散指挥等动作时，需要临时关闭警铃或声光报警以防止声音干扰，此时可以通过操作该按钮用于临时屏蔽警铃或声光报警器的报警声音；该按钮被按下后，警铃或声光报警等就会被临时屏蔽没有声音，如需再响可...
