电缆桥架安装专项施工方案VIP免费

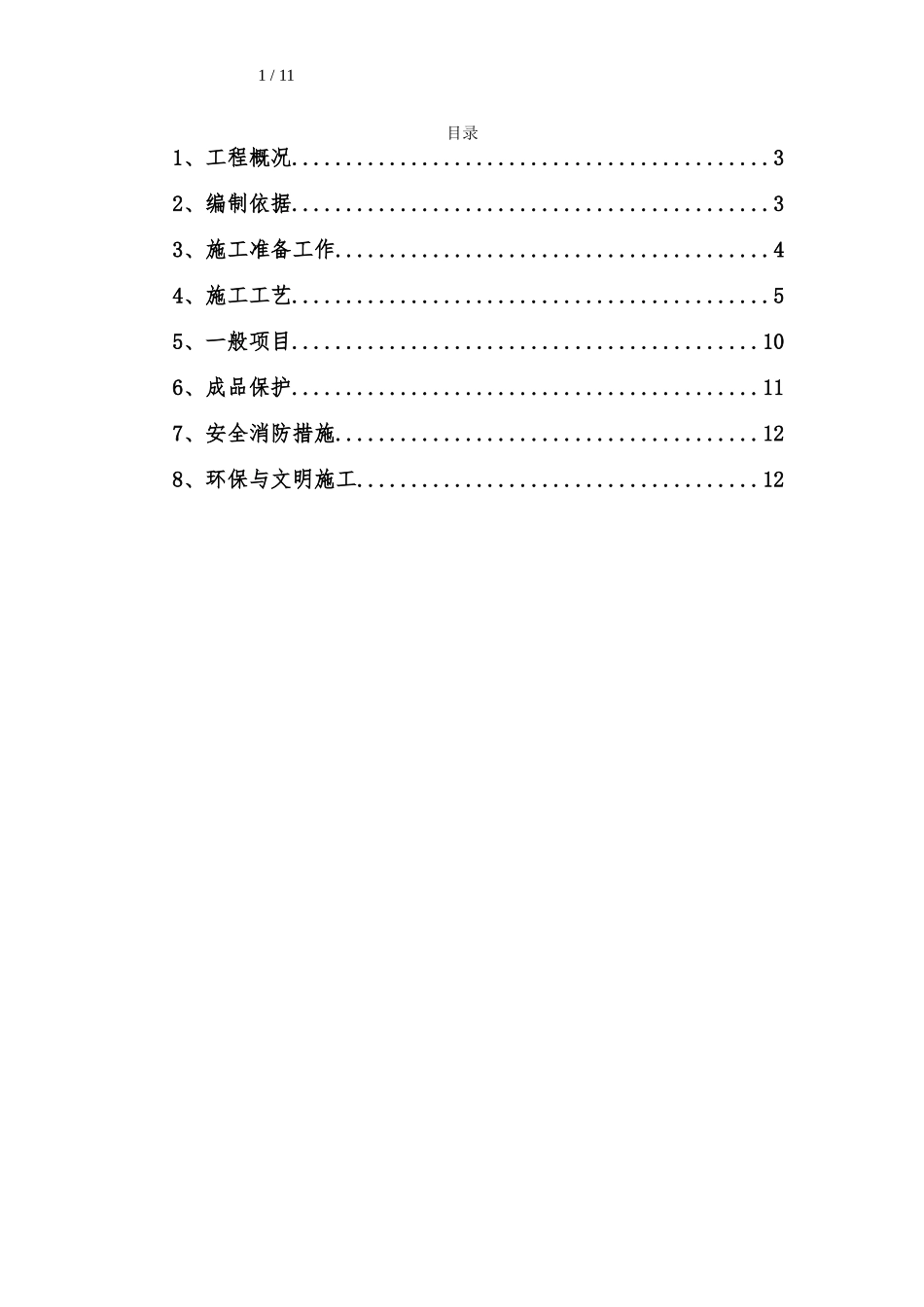

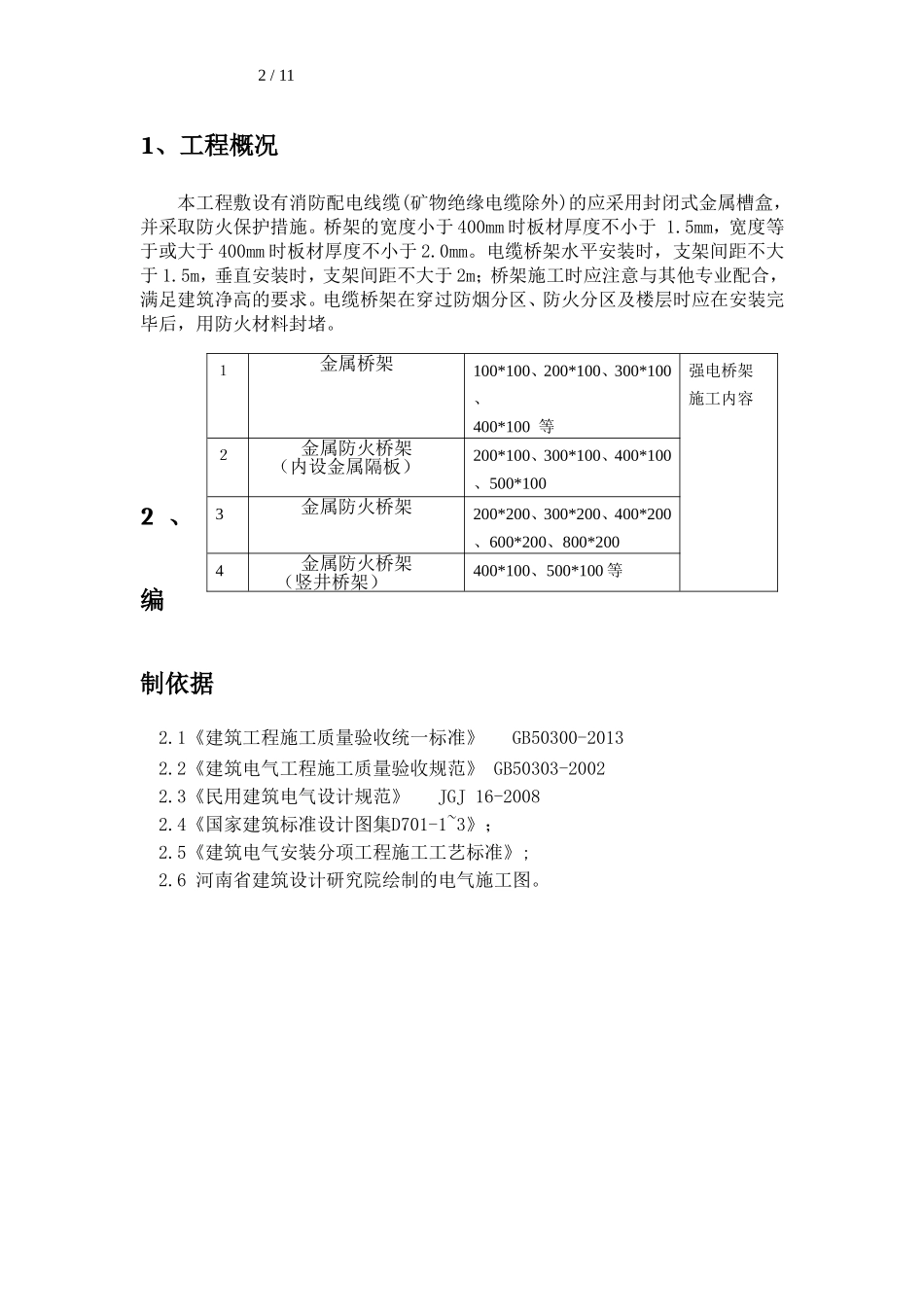

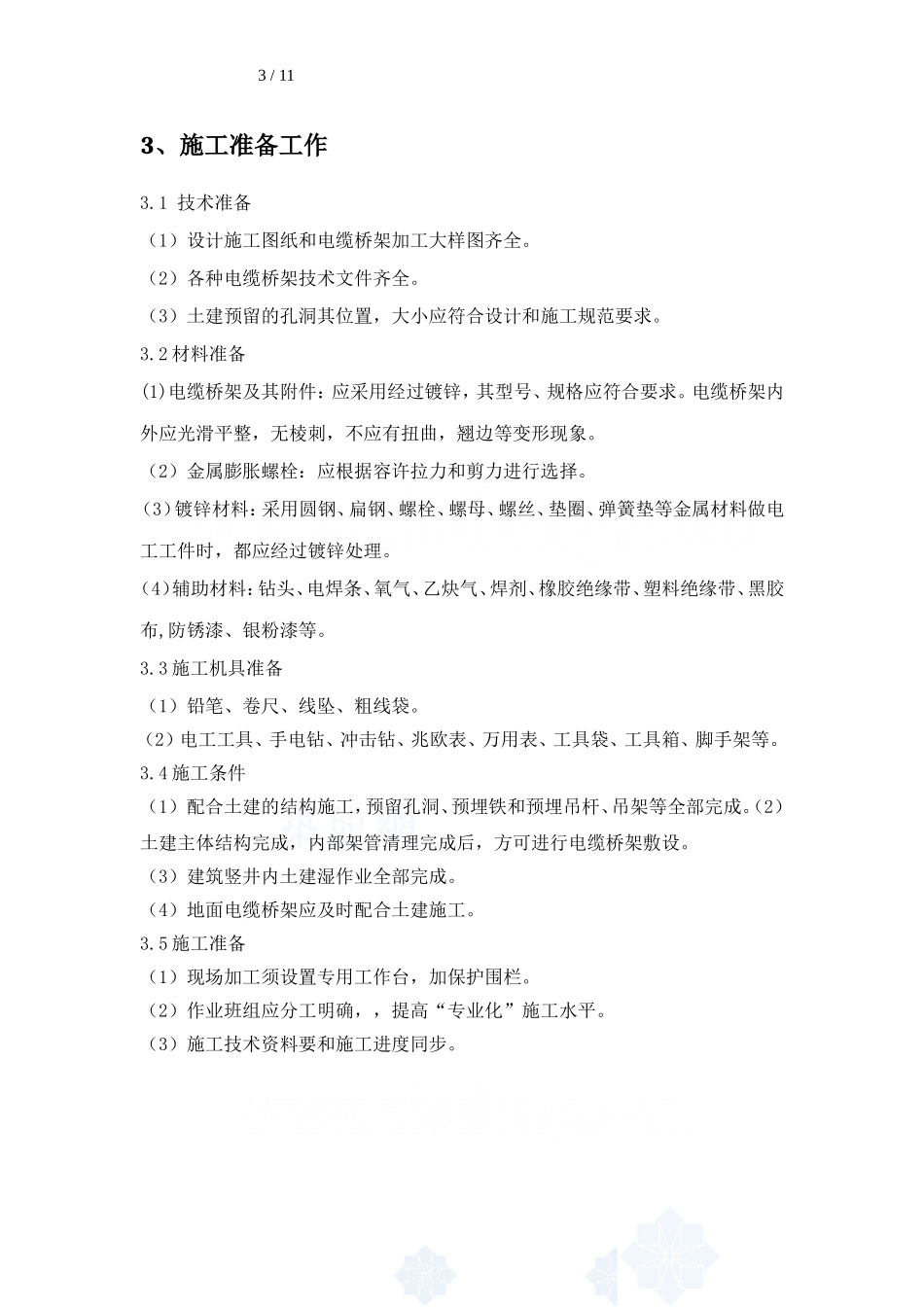

1/11目录1、工程概况............................................32、编制依据............................................33、施工准备工作........................................44、施工工艺............................................55、一般项目...........................................106、成品保护...........................................117、安全消防措施.......................................128、环保与文明施工.....................................122/111、工程概况本工程敷设有消防配电线缆(矿物绝缘电缆除外)的应采用封闭式金属槽盒，并采取防火保护措施。桥架的宽度小于400mm时板材厚度不小于1.5mm，宽度等于或大于400mm时板材厚度不小于2.0mm。电缆桥架水平安装时，支架间距不大于1.5m，垂直安装时，支架间距不大于2m；桥架施工时应注意与其他专业配合，满足建筑净高的要求。电缆桥架在穿过防烟分区、防火分区及楼层时应在安装完毕后，用防火材料封堵。2、编制依据2.1《建筑工程施工质量验收统一标准》GB50300-20132.2《建筑电气工程施工质量验收规范》GB50303-20022.3《民用建筑电气设计规范》JGJ16-20082.4《国家建筑标准设计图集D701-1~3》；2.5《建筑电气安装分项工程施工工艺标准》;2.6河南省建筑设计研究院绘制的电气施工图。１金属桥架100*100、200*100、300*100、400*100等强电桥架施工内容２金属防火桥架（内设金属隔板）200*100、300*100、400*100、500*1003金属防火桥架200*200、300*200、400*200、600*200、800*2004金属防火桥架（竖井桥架）400*100、500*100等3/113、施工准备工作3.1技术准备（1）设计施工图纸和电缆桥架加工大样图齐全。（2）各种电缆桥架技术文件齐全。（3）土建预留的孔洞其位置，大小应符合设计和施工规范要求。3.2材料准备(1)电缆桥架及其附件：应采用经过镀锌，其型号、规格应符合要求。电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。（2）金属膨胀螺栓：应根据容许拉力和剪力进行选择。（3）镀锌材料：采用圆钢、扁钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。（4）辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布,防锈漆、银粉漆等。3.3施工机具准备（1）铅笔、卷尺、线坠、粗线袋。（2）电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、脚手架等。3.4施工条件（1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。（2）土建主体结构完成，内部架管清理完成后，方可进行电缆桥架敷设。（3）建筑竖井内土建湿作业全部完成。（4）地面电缆桥架应及时配合土建施工。3.5施工准备（1）现场加工须设置专用工作台，加保护围栏。（2）作业班组应分工明确，，提高“专业化”施工水平。（3）施工技术资料要和施工进度同步。4/114、施工工艺4.1工艺流程放线定位→预留孔洞→支吊架安装→桥架线槽敷设安装→桥架内保护地线敷设4.2操作工艺4.2.1放线定位：根据施工图，从始端至终端(先干线后支线)找好水平或垂直线用红外线沿墙壁、顶棚和地面等处，确定线路的中心线，按照设计图要求及施工验收规范规定，分匀档距（采用丁字尺）并用笔标出具体位置，如果支吊架固定位置有与顶板预应力肋梁冲突处，应避开肋梁位置。4.2.2预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口(收好孔洞口)。4.2.3支架与吊架安装要求1)支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。2)钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂缝、咬边、气孔、凹陷、漏焊、焊漏等缺陷。3)支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同的坡度。4)地上支架与吊架的规格ф10通丝杆为吊架、30*30*3角钢为横担，40*40*4角钢做固定支架。5/115)医疗区地下室采用角钢支架，对线槽进行吊装，并...
