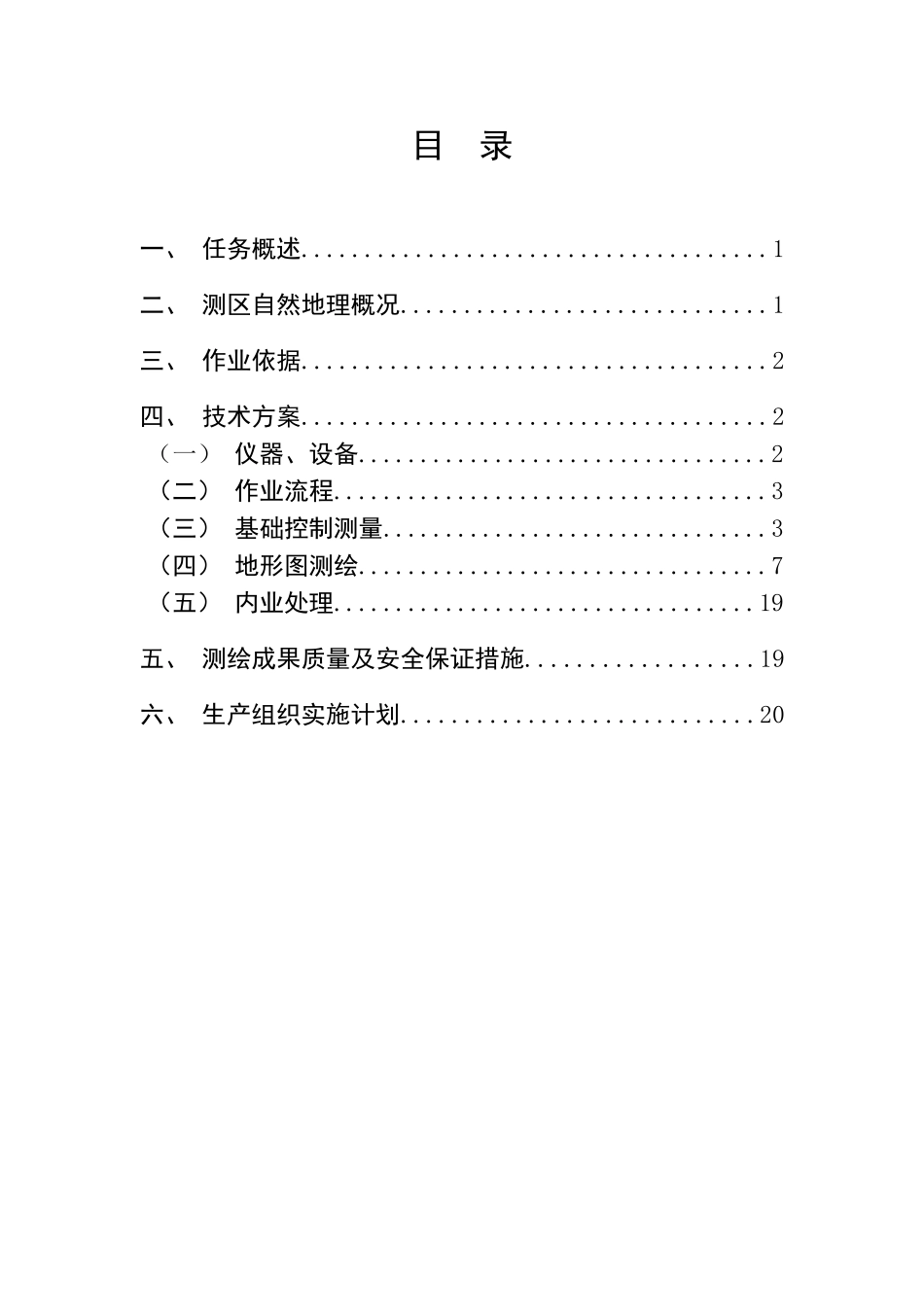

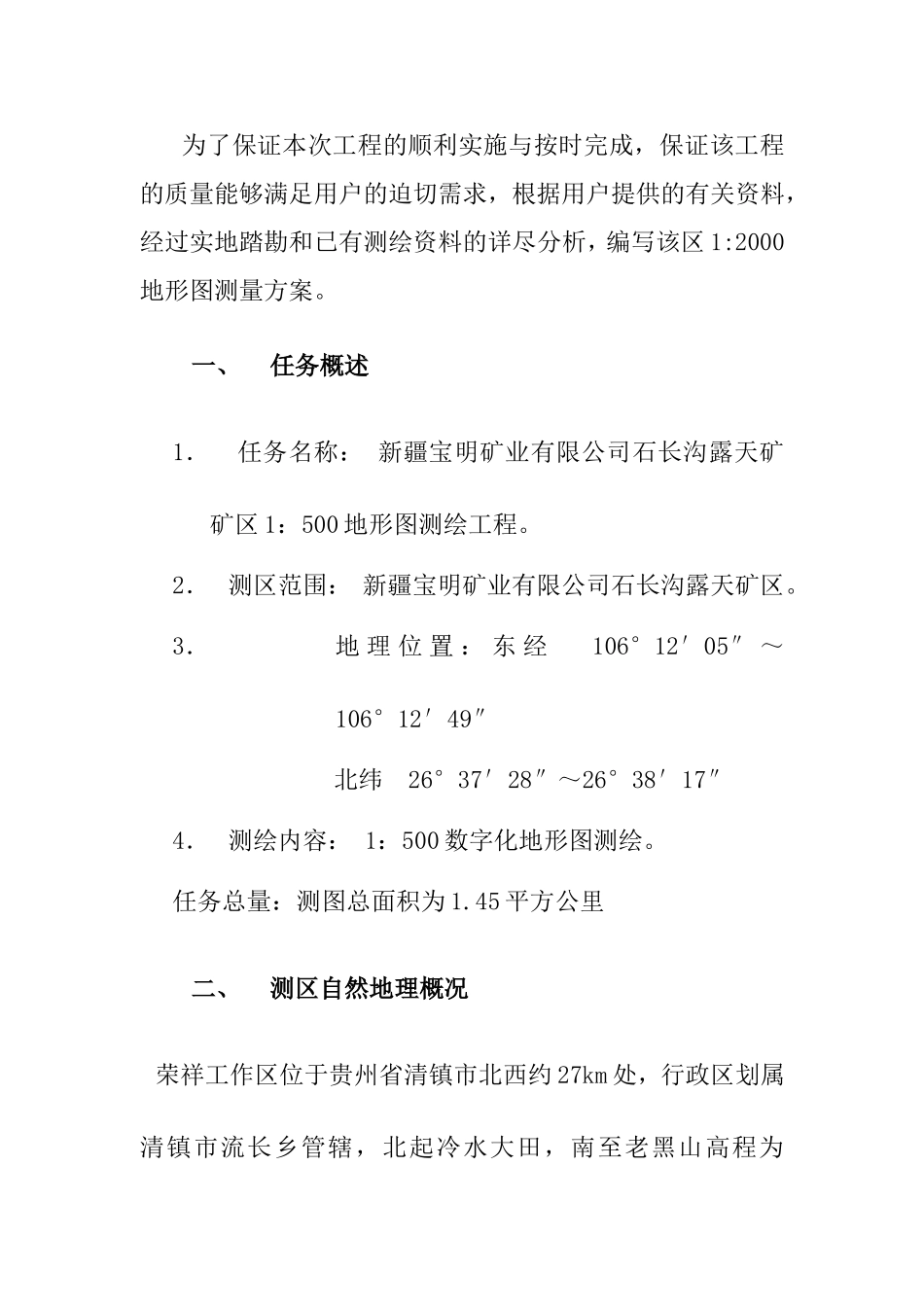

目录一、任务概述.....................................1二、测区自然地理概况.............................1三、作业依据.....................................2四、技术方案.....................................2（一）仪器、设备.................................2（二）作业流程...................................3（三）基础控制测量...............................3（四）地形图测绘.................................7（五）内业处理..................................19五、测绘成果质量及安全保证措施..................19六、生产组织实施计划............................20为了保证本次工程的顺利实施与按时完成，保证该工程的质量能够满足用户的迫切需求，根据用户提供的有关资料，经过实地踏勘和已有测绘资料的详尽分析，编写该区1:2000地形图测量方案。一、任务概述1．任务名称：新疆宝明矿业有限公司石长沟露天矿矿区1：500地形图测绘工程。2．测区范围：新疆宝明矿业有限公司石长沟露天矿区。3．地理位置：东经106°12′05″～106°12′49″北纬26°37′28″～26°38′17″4．测绘内容：1：500数字化地形图测绘。任务总量：测图总面积为1.45平方公里二、测区自然地理概况荣祥工作区位于贵州省清镇市北西约27km处，行政区划属清镇市流长乡管辖，北起冷水大田，南至老黑山高程为1635.1米的半山腰，总长1.61km。矿区范围由12个拐点圈定，其范围拐点直角坐标见表1：表1清镇市流长乡荣祥铝铁矿山矿区范围拐点坐标表拐点编X坐Y坐标拐点编X坐Y坐标129478935620791729470235620196229476635620629829466835620186329477735620464929465935619601429476435620311102947493561957352947473562032911294804356202466294743356202951229481035620513工作区属峰丛地貌，山脊走向北东，海拔高程1282～1588m，相对高差306m。在矿区东部至东北部的碳酸盐岩分布区，沟谷深切，发育悬崖峭壁，高差在20～60m之间；矿区中部地形切割小，地形相对较缓，坡度一般在15～40°之间。地势呈东高西低，北部高差一般为100m左右。区内属亚热带季风湿润性气候区，气候温和，四季分明。年平均降雨量为1192.5mm，年最大降雨量1601.8mm，最大日降雨量为221.2mm（1963年7月11日）。年最高日气温为34.5℃(1961年7月2日)，最低日气温-8.6℃(1977年2月10日)，相对湿度83%。每年4~9月为雨季，6~7月雨量较集中，多雷暴雨，偶有冰雹。12月至次年2月有间断性凌冻。村落分布零散，区内交通以汽车运载为主，至清镇市有县级公路相通，交通较便利。本测区测绘困难类别程度属于较难。三、作业依据（1）《全球定位系统（GPS）测量规范》（GB/T18314—2009）；（2）《卫星定位城市测量技术规范》（CJJ/T73-2010）（3）《城市测量规范》（CJJ/T8-2011）（4）《全球定位系统实时动态测量（RTK）技术规范》（CH/T2009-2010）（5）《1：5001：10001：2000外业数字测图技术规程》（GB/14912-2005）；（6）国家基本比例尺地形图图式《第1部分：1:5001:10001:2000地形图图式》（GB/T20257.1－2007）；（7）《数字测绘产品检查验收规定和质量评定》（GB/T18316－2001）；（8）《新疆宝明矿业有限公司1：500数字化地形图测绘技术设计书》；四、技术方案（一）仪器、设备硬件本次测绘任务投入的主要仪器设备有：3台KOLIDA双频GPS接收机；；Lenovo笔记本电脑2台，绘图仪1台，打印机1台，复印机1台，车辆2部。软件KOLIDAGPS数据处理软件包，成图软件为南方CASS7.0以及配套的文字处理软件。（二）作业流程资料收集分析、踏勘、准备编写技术设计书GPS静态控制测量外业数据采集内业数据编辑整理检查（自查、互查、抽查）提交成果资料图根控制测量检查合格否是检查合格否是（三）基础控制测量按照要求，在已有的2个GPS一级点G06和G15的基础上加密测量控制点，在测区范围内增设2个二级控制点GM01和GM02，保证GPS控制网具有较高的可靠性。根据测区情况布设若干个图根点，满足外业采集的需要。1选点和埋石1.1各等级GPS控制点应选在视野开阔、地基稳固、能够长期保存、便于使用的地方，如主要道路、广场、桥梁等，本测区房顶...
