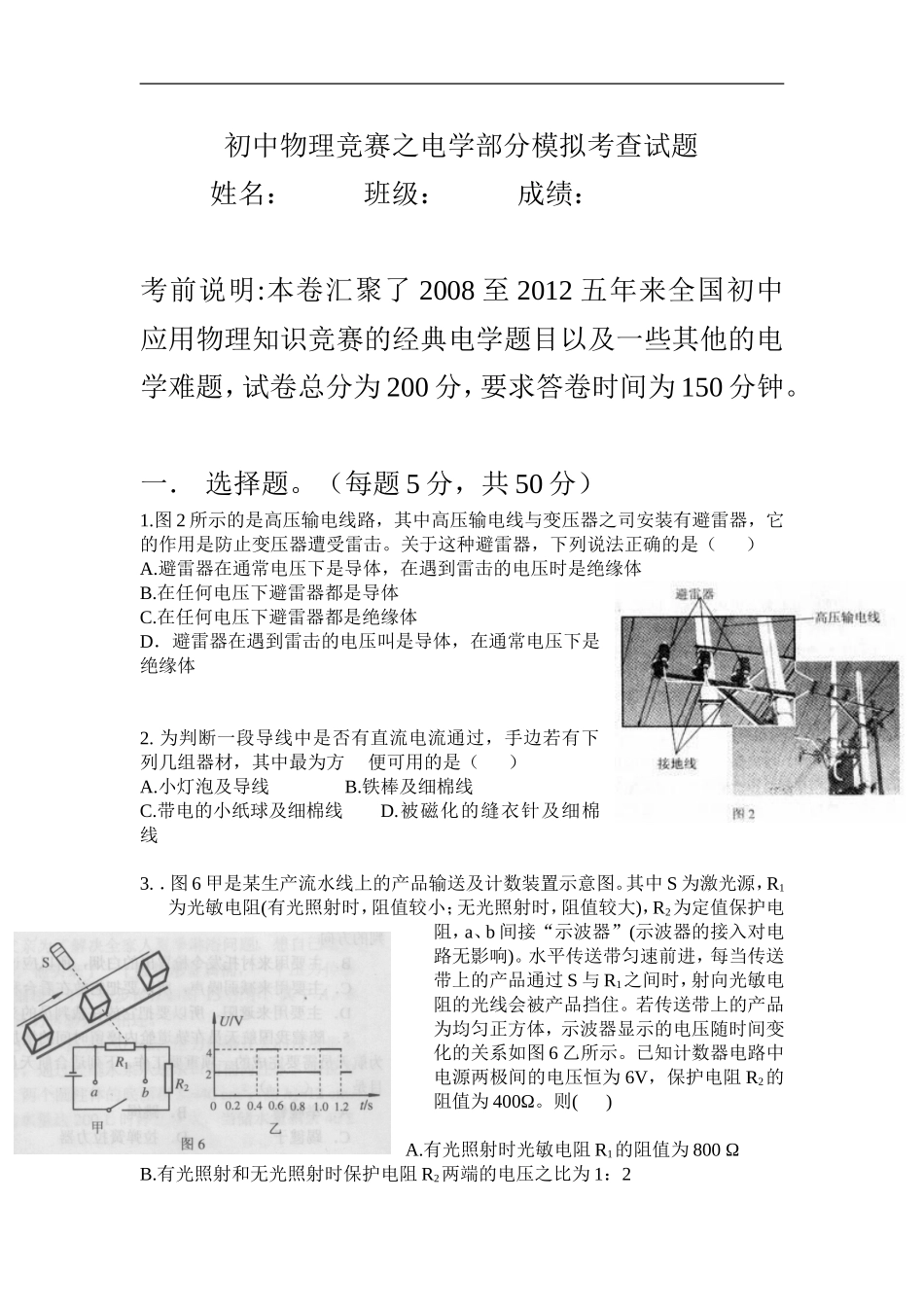

初中物理竞赛之电学部分模拟考查试题姓名：班级：成绩：考前说明:本卷汇聚了2008至2012五年来全国初中应用物理知识竞赛的经典电学题目以及一些其他的电学难题，试卷总分为200分，要求答卷时间为150分钟。一．选择题。（每题5分，共50分）1.图2所示的是高压输电线路，其中高压输电线与变压器之司安装有避雷器，它的作用是防止变压器遭受雷击。关于这种避雷器，下列说法正确的是（）A.避雷器在通常电压下是导体，在遇到雷击的电压时是绝缘体B.在任何电压下避雷器都是导体C.在任何电压下避雷器都是绝缘体D．避雷器在遇到雷击的电压叫是导体，在通常电压下是绝缘体2.为判断一段导线中是否有直流电流通过，手边若有下列几组器材，其中最为方便可用的是（）A.小灯泡及导线B.铁棒及细棉线C.带电的小纸球及细棉线D.被磁化的缝衣针及细棉线3.．图6甲是某生产流水线上的产品输送及计数装置示意图。其中S为激光源，R1为光敏电阻(有光照射时，阻值较小；无光照射时，阻值较大)，R2为定值保护电阻，a、b间接“示波器”(示波器的接入对电路无影响)。水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住。若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图6乙所示。已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω。则()A.有光照射时光敏电阻R1的阻值为800ΩB.有光照射和无光照射时保护电阻R2两端的电压之比为1：2C.有光照射和无光照射时光敏电阻的阻值之比为1：2D.每lh通过S与R1之间的产品个数为6000个4.王勇同学在宾馆饭店看到一种自动门，当有人靠近时，门会实现自动开闭。王勇同学对此产生了浓厚的兴趣，他很想知道自动门是如何实现自动控制的。为此他反复做了几次试验：当他轻轻地靠近自动门时，门自动打开；当把一个足球滚向自动门时，门自动打开；当把一面底部装有滚珠的无色透明大玻璃板，直立着滑向自动门时，门不打开。王勇同学根据探究试验的结果，对自动门的自控原理提出了以下几种猜想，你认为其中最合理的猜想是（）A.自动门“听”到来者的声音时，通过声控装置实现自动开闭B.自动门探测到靠近的物体发射出的红外线，通过光控装置实现自动开闭C.自动门本身能发射出一种红外线信号，当此种信号被靠近的物体反射时，就会实现自动开闭D.靠近门的物体通过空气能产生一种压力传给自动门，实现自动开闭5.如下图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）。要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。在实际应用中最好的方案是（）6.如图中仅画出了某电路的一部分．已知流过灯泡的电流是2安，流过Rl的电流是1安，方向如图中箭头所示．流过变阻器R2的电流是（）A．3安，方向由a到bB．3安，方向由b到aC．1安，方向由b到aD．只有画出整个电路，才能作出正确的判断7.1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂进行轰炸时，使用了一种石墨炸弹，这种炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，赞成电厂停电。这种炸弹的破坏方式主要是：（）A．炸塌厂房B．炸毁发电机C．使设备短路D．切断输电线8.某电流表刻度盘上除零刻度和最大刻度“3安”能辨认外其他刻度都已模糊不清，只知道指针从零刻度到最大刻度之间转过的角度是120°．现将一只电阻R1与这只电流表串联后接在电源两端(电源电压恒定)，电流表指针偏转的角度是96°；若在电路中再串联一只R2=3欧的电阻，电流表偏转的角度是64°．则R1的阻值是（）A．6欧B．18欧C．4.5欧D．2欧9.如图．电源电压恒定．在滑片P由a滑至b的过程中，电压表的读数（）A．先减小1，后增大B．先增大，后减小C．不断增大D．不断减小10.某同学设计了下图所示的电路，电路中滑动变阻器的总阻值与电阻R的阻值相同，电源电压恒定，当他将滑片P从a端滑到b端的过程中，所看到的现象是：（）A．安培表的示数逐渐变大B．安培表的示数逐渐变小C．安培表的示数先增大，然后减小到原值D．安培表的示数先减小，然后增大到原值二．简答题。（每题8分，共40分）1.小军的爸爸想拆除厨房一盏灯，并将...
