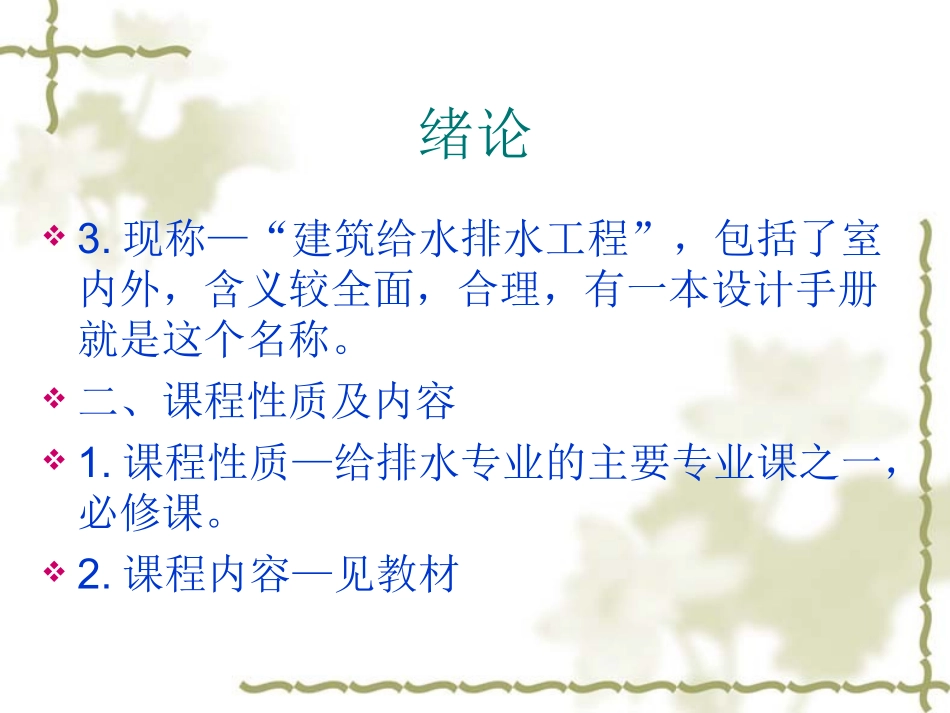

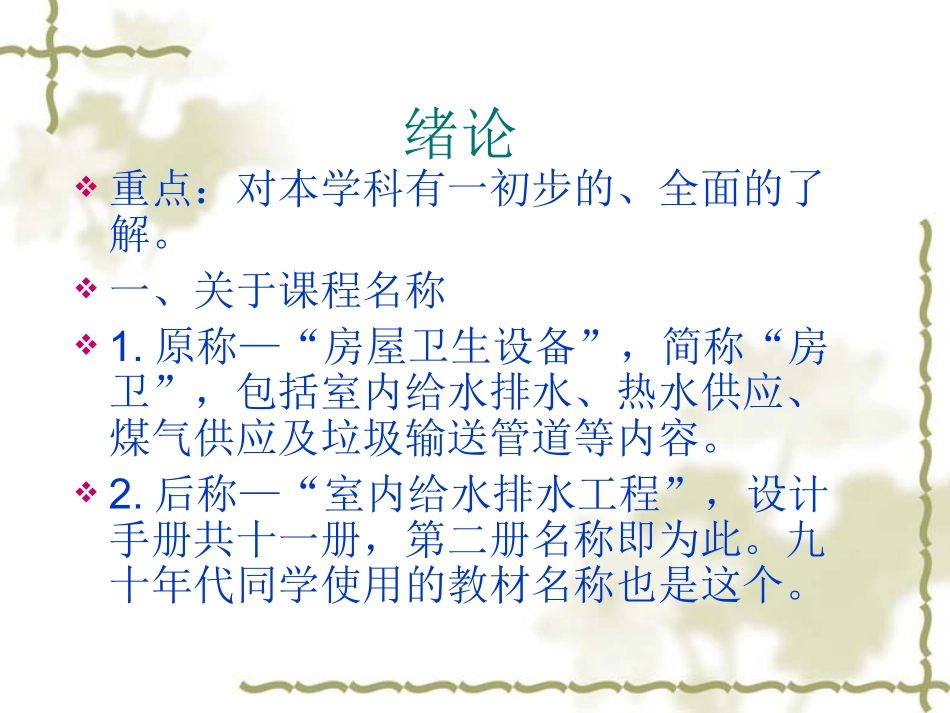

建筑给水排水工程绪论重点:对本学科有一初步的、全面的了解。一、关于课程名称1.原称—“房屋卫生设备”,简称“房卫”,包括室内给水排水、热水供应、煤气供应及垃圾输送管道等内容。2.后称—“室内给水排水工程”,设计手册共十一册,第二册名称即为此。九十年代同学使用的教材名称也是这个。绪论3.现称—“建筑给水排水工程”,包括了室内外,含义较全面,合理,有一本设计手册就是这个名称。二、课程性质及内容1.课程性质—给排水专业的主要专业课之一,必修课。2.课程内容—见教材绪论三、本学科发展概况1.从无到有2.从城市到乡镇3.从低标准到高标准4.从一般建筑到高层建筑而至超高层建筑(>100米)绪论四、学习要求1.掌握“三基”—有关建筑给排水工程的基本理论、基本工程技术知识、基本制图能力。2.能合理进行中等复杂程度的建筑给排水工程设计。3.学习方法:理论与实际相结合,“室内”与“室外”相联系。绪论五、教学安排与教材1.安排:讲课40学时,1周课程设计。2.教材:建筑给水排水工程3.参考书:设计手册,建筑给水排水设计规范、建筑设计防火规范、高层民用建筑设计防火规范、自动喷水灭火系统设计规范等。第1章建筑内部给水系统重点:分析判断室内外水压资料而作出合理的室内给水方式方案。掌握应用于室内系统的各种管材的性能,规格及配件方式,特别重视水质污染的水力学原理及防止措施。弄清建筑给水管系设计秒流量的概念,并了解计算公式的制定过程及其正确选用,熟悉给水管道水力计算特点。第1章建筑内部给水系统1.1给水系统的分类和组成1.1.1分类1.生活给水系统:为建筑内的饮用、烹调、盥洗、洗涤、淋浴等生活方面所设的供水系统。满足水量、水压和水质要求1.1.1分类2.生产给水系统:为生产过程所设的给水系统。生产工艺不同,对水质、水量、水压的要求不同。3.消防给水系统:为建筑消防所设的给水系统。保证足够的水量和水压。上述三种系统,在同一建筑中不一定全部具备。第1章建筑内部给水系统1.1.2组成水源、管网、水表节点、给水附件、升压和贮水设备、室内消防给水设备、其他设备:水处理及污水回用处理设备。管道材料:了解管材的性能及使用条件,管道连接方法、管径表示方法1、钢管:强度高,承受压力大,抗震性能好,接头少,但造价高,抗腐蚀性差。无缝钢管:消防焊接钢管镀锌钢管(白铁管):生活给水。管道材料不镀锌钢管(黑铁管):消防或无水质要求管道。2、铸铁管:抗腐蚀性强,使用期长,价格低,但性脆,质量大,长度小。生活管≥DN150或埋地管≥DN75应优先采用球墨铸铁管3、塑料管:耐腐蚀,机械性能好,不燃烧,质轻,管壁光滑,容易切割。但强度差,耐久性差,耐温性差(UPVC管为-5~45℃),DN15-DN300PB聚丁烯管,PPR,PPC聚丙烯管,PE,PEX聚乙烯,交联聚乙烯管,DN15-DN40。4、复合管材:分衬塑和涂塑两类,后者有钢塑和铝塑两类。铝塑管口径小,用于室内,ø1216,1418,1620,2025,2532,3240,4050。5、铜管。管道连接1.钢管:螺纹连接(丝扣),小口径;焊接(非镀锌管);法兰(闸阀、水泵、水表、止回阀等处);沟槽式连接。2.铸铁管:承插。3.塑料管:螺纹,焊接,法兰,粘接。可曲挠橡胶接头:隔振,降噪。附件1.配水附件:用来调节和分配水流。各种水龙头。2.控制附件:用于调节水量、水压,关断水流,改变水流方向。各种阀门。认识各种附件。掌握截止阀与闸阀的区别水表一、水表类型和性能参数掌握水表常用类型及使用条件,熟悉水表的性能参数、水表的选用及水头损失计算,水表的布置形式水表类型1、容积式2、流速式:(1)旋翼式;转轴与水流方向垂直,水流阻力大,用于小口径;(2)螺翼式:转轴与水流方向平行,水流阻力小,用于大口径。水表类型干式:传动部件不淹没于水中,价昂,适于水质不太好的情况;湿式:传动部件淹没于水中,价廉,适于水质好的情况。冷水表:适用于水温≤40℃;热水表:适用于水温≥40℃。性能参数:见附录1.1,1.2,1.3名词解释:过载流量:只允许短时间通过的流量,一般一昼夜不超过1小时。...
