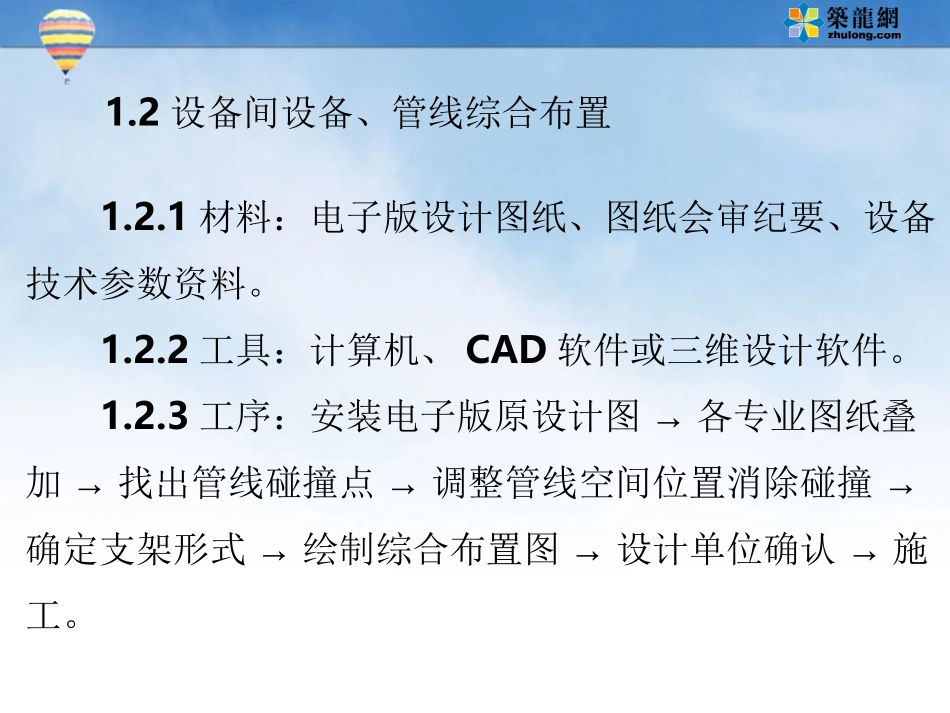

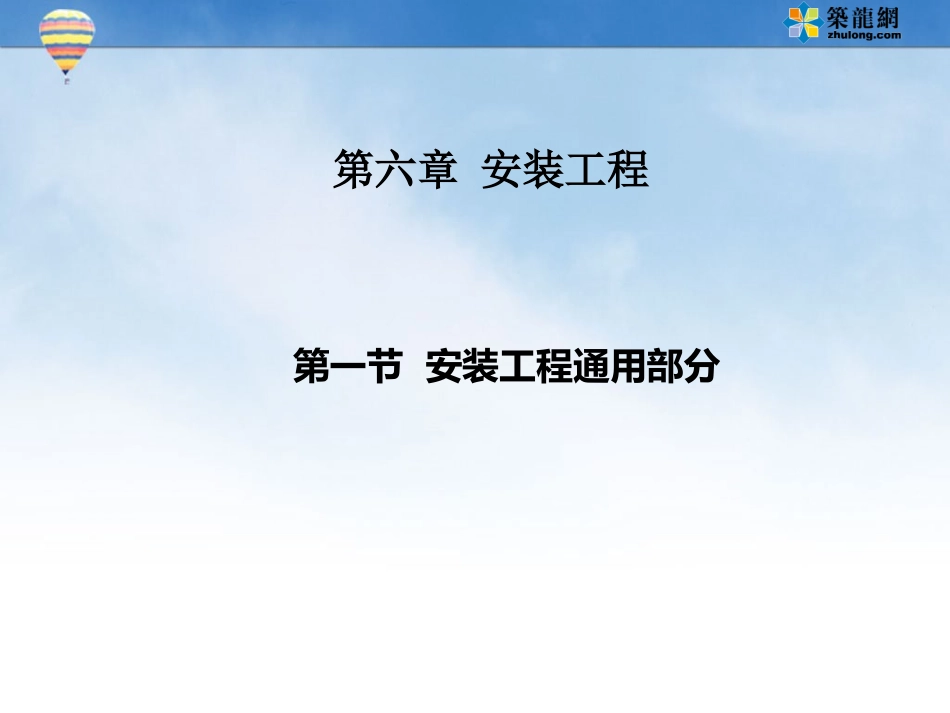

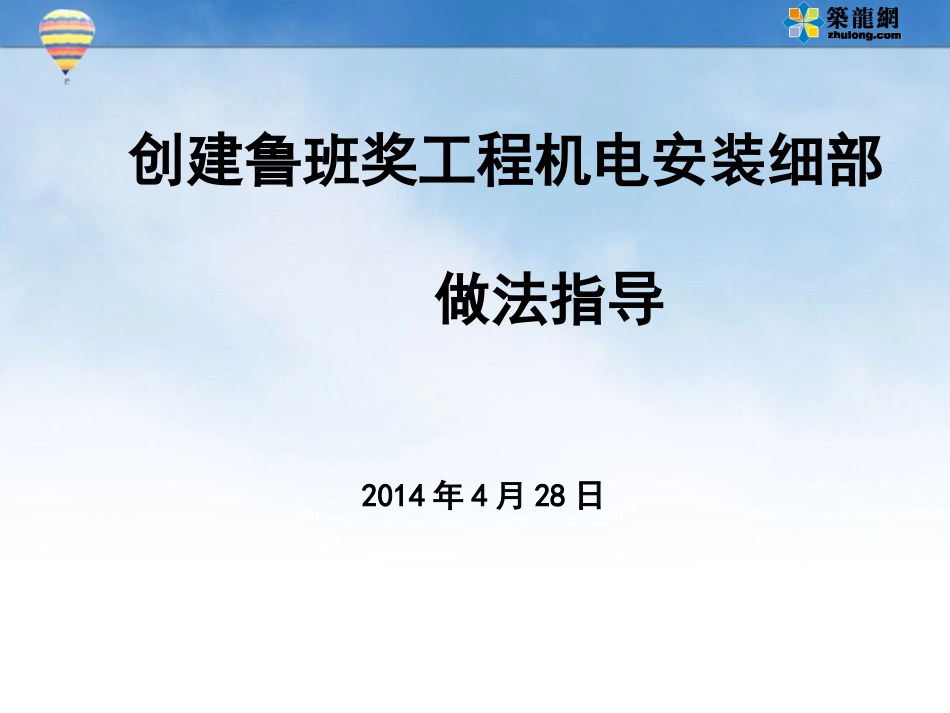

2014年4月28日创建鲁班奖工程机电安装细部做法指导第一节安装工程通用部分第六章安装工程1.2设备间设备、管线综合布置1.2.1材料：电子版设计图纸、图纸会审纪要、设备技术参数资料。1.2.2工具：计算机、CAD软件或三维设计软件。1.2.3→工序：安装电子版原设计图各专业图纸叠→加→→找出管线碰撞点调整管线空间位置消除碰撞→确定支架形式→绘制综合布置图→设计单位确认施工。1.2.4工艺方法：（1）在设备、管线参数确定后，设备间机电工程施工前完成深化设计；设备间安装工程施工前，经业主向原设计单位索要各专业电子版设计图纸，在计算机上安装CAD软件及电子版设计图纸。（2）利用CAD或三维深化设计软件对安装各专业图纸进行叠加，找出管线、设备碰撞位置。（3）对于碰撞的管线、设备，调整时应遵循下列原则：①确定设备和设备相连的管、配件尺寸及管线进出口位置；②排布达到设备的进出口，设备基础的中心线或外边沿、设备中心线或边沿、立管中心线、支架、仪表、阀门操作手柄等标高、朝向一致；③管线宜靠近墙、梁集中合理布设。（4）形成的深化图，提交原设计单位确认后实施；（5）安装各专业统一按照深化设计图规定的空间位置进行设备间施工（距离弯头500mm范围内应设置支吊架）。1.2.5控制要点：成行成线、维护方便、按照综合管线布置图施工。1.2.6质量要求：设备、管线排列整齐，成行成排，部件标高、朝向一致。1.2.7做法详图：图1.2-1制冷机房深化设计剖面图1.2.8实例图：图1.2-2制冷机房深化设计三维布置图图1.2-3泵房综合布置效果1.5电气竖井1.5.1材料：电子版设计图纸、图纸会审纪要。1.5.2工具：钢卷尺、红外放线仪、计算机、CAD软件或三维设计软件1.5.3.→→工序：核对预留孔洞计算机排版调整设→→→备位置、标高绘制布置图根部处理施工。1.5.4工艺方法：（1）根据设计图纸、桥架容量及尺寸、配电箱尺寸，核对竖井管线设备位置及孔洞预留尺寸、位置，利用CAD或三维深化设计软件布置电井内设施；（2）排布应遵循下列原则：①强弱电分开，且相对集中；②配电箱应沿墙整齐排列，同范围箱体下沿标高一致。单独箱体安装时，箱体高度600mm以内，底边距地1.5m；箱体高度600～800mm，底边距地1.2m；箱体高度800～1000mm，底边距地1.0m；箱体高度1000～1200mm，底边距地0.8m；箱体高度1200mm以上落地安装；预留空间满足安全距离及检修空间要求；③支架形式应统一，固定牢靠；④电井内水平接地支线应敷设到所有管线设备就近位置，与设备连接可靠；⑤电井应设门槛，桥架、插接母线在地面或穿楼板地面处有不低于50mm的挡水台，桥架、插接母线穿楼板处应做20～30mm防火封堵，顶部设置防火托板，加装饰圈。1.5.5控制要点：接地可靠、标识清晰、封堵严密。1.5.6质量要求：电气设备管线布局合理、安装牢固可靠。1.5.7做法详图：图1.5-1桥架穿楼板挡水台及封堵平面图1.5-2桥架穿楼板挡水台及封堵立面1.5.8实例图：图1.5-3电气竖井桥架安装根部做法实例图图1.5-4电气竖井配电箱布置实例图1.6管井1.6.1材料：电子版设计图纸、图纸会审纪要。1.6.2工具：CAD制图软件、三维制图软件。1.6.3→→工序：尺寸量测计算机排版确定支架→形式→绘制布置图施工。1.6.4工艺方法：（1）管井安装施工前，根据设计图纸量测管井实际尺寸，用计算机排版。（2）排布应遵循下列原则：①沿墙整齐排列，以管道保温最终外形尺寸为依据，保持管道间距均匀；距墙距离以管道外缘为准，但应考虑空调冷冻水管道支架处绝热垫木的尺寸。②优先采用共用支架；③同规格管道支架形式、标高应统一；（3）管道穿楼板根部应设套管或护墩，套管与管道之间应做防火封堵，顶部齐平光滑，设装饰圈；（4）管道油漆应完整、均匀、光亮，保冷层牢固平顺严密，标识应清晰醒目；1.6.5控制要点：沿墙排布、整齐、合理、空间利用。1.6.6质量要求：管道排列整齐，标示齐全准确，支架标高一致。套管下设牢固、严密，标高一致，环缝均匀，封堵规范，表面密实平整，根部处理细腻。1.6.7做法详图：图1.6-1管道根部做法1.6.8实例图：图1.6-2管井做法实例图2.5“”Ｕ型卡环、管夹2.5.1“”材料：成品Ｕ型卡环、扁钢、塑料软管、螺栓、圆头螺...
