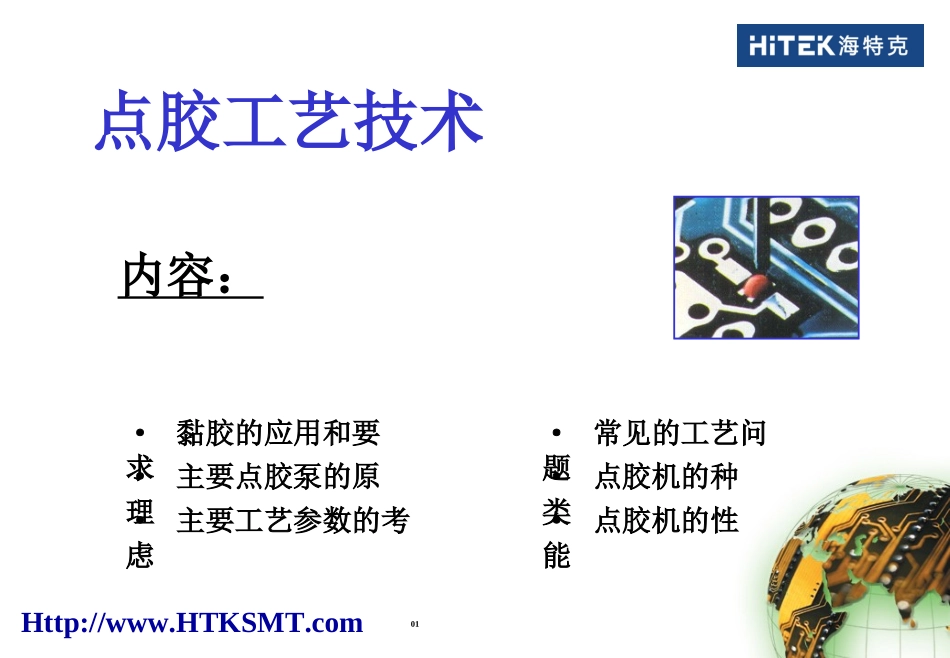

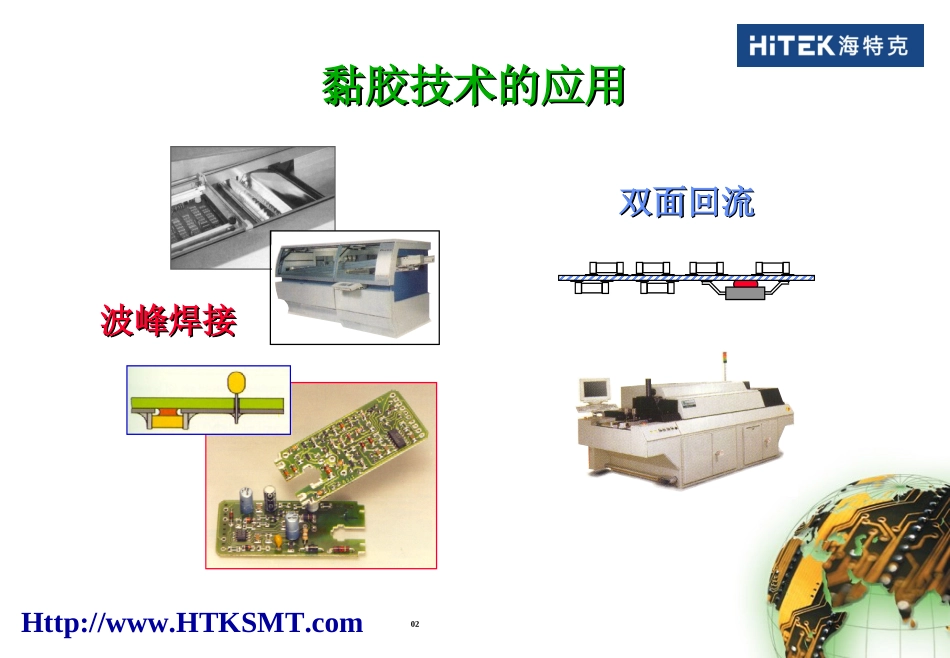

Http://www.HTKSMT.com01Http://www.HTKSMT.com·点胶机的性能·点胶机的种类·黏胶的应用和要求·主要点胶泵的原理·主要工艺参数的考虑·常见的工艺问题01点胶工艺技术内容:Http://www.HTKSMT.com波峰焊接波峰焊接黏胶技术的应用黏胶技术的应用双面回流双面回流02Http://www.HTKSMT.com点胶功能的要求点胶功能的要求协助和保持元件贴片後的定位。容易固化(低温、快速)。(足够的GreenStrength)安全(无毒、对产品无害)。适合後工序的焊接环境(高温和高温下的时间)。适合返修工作。方便所采用的点胶或涂布工艺。03Http://www.HTKSMT.com黏胶的应用工艺黏胶的应用工艺SQUEEGEESOLDERPASTESCREENORSTENCILSOLDERLANDPCBSCREENPRINTINGDISPENSING丝印工艺注射工艺PCBPRESSURESYRINGENOZZLEADHESIVESOLDERLANDDUMMYPAD04Http://www.HTKSMT.com黏胶印刷工艺黏胶印刷工艺SQUEEGEESOLDERPASTESCREENORSTENCILSOLDERLANDPCBSCREENPRINTING丝印工艺原理和锡膏印刷类似。不如锡膏印刷普遍:-稳定性较差。-工艺较难。-黏胶供应较少。常见问题:-胶点(胶量)变化大。-漏底Seeping。-胶点高度不足。-胶点外形差。05Http://www.HTKSMT.com基板注射筒或注射泵注射咀虚设焊盘胶点定位定位点胶注射黏胶原理注射黏胶原理06Http://www.HTKSMT.com主要的注射泵技术主要的注射泵技术Time-PressureAugerPumpPositiveDisplacementJettingvalve效果也和胶水特性十分有关效果也和胶水特性十分有关!!07Http://www.HTKSMT.comTime-PressureTime-Pressure技术技术Time-Pressure压力Kgf/cm2吐出量补偿曲线补偿後吐出量补偿前吐出量管内充填量08Http://www.HTKSMT.comTime-PressureTime-Pressure技术技术Time-Pressure其他缺点其他缺点对高速点胶无法控制(极限约为18K/小时)胶点质量重复稳定性差。加温困难。喷嘴部分加温效果不好。残留气压造成滴漏。09Http://www.HTKSMT.com螺旋泵技术螺旋泵技术AugerPump固定气压螺旋驱动马达螺旋泵10Http://www.HTKSMT.comPositiveDisplacement固定气压螺旋驱动马达线性泵线性正相位移泵技术线性正相位移泵技术原理图11Http://www.HTKSMT.com喷射泵技术喷射泵技术Jettingvalve无接触式点胶技术。解决了传统泵的问题:-‘拉丝’现象-基板敲击-Standoff占地高度保持在1~3.5mm,无须Z轴移动(较快)。稳定性和质量和螺旋泵相当。12Http://www.HTKSMT.com速度速度控制能力控制能力稳定性稳定性价格和费用价格和费用优优劣劣13Http://www.HTKSMT.com点胶工艺需要钢网,柔性较低。点胶和丝印的比较点胶和丝印的比较柔性高。丝印工艺速度较慢,以点计。速度较快,受板大小影响。‘清洁’的工艺。需要常清洗(钢网、刮刀)。红胶用量较节省。红胶用量较浪费。可做个别精度补偿。只能有统一补偿(globalfiducial)。较广的胶量控制范围。同一板上胶量变化范围有限。换线较快。较长的换线(需工艺调制)。较好的红胶环境(封闭式)。开放式的红胶环境。多用于点胶应用上。多用于刷胶应用上。只能用在裸板上。可应用在已有元件的板上。14Http://www.HTKSMT.com点胶技术的其他好处点胶技术的其他好处和贴片工艺的整合:-适合小批量。-低设备投资。-精度完全匹配。15Http://www.HTKSMT.com黏胶的应用工艺黏胶的应用工艺针印技术针印技术pastedots16Http://www.HTKSMT.com黏胶的应用工艺黏胶的应用工艺针印技术针印技术优点:-工艺简单。-产量高,速度快。缺点:-柔性低,需要特制针床。-胶点质量的Cpk较低。-能处理混装板。控制点:-针直径和Standoff高度。-黏胶的深度。-黏胶的温度和湿度。17Http://www.HTKSMT.com黏胶应用工艺比较黏胶应用工艺比较工艺性能针印工艺注射工艺丝印工艺速度固定、快以点数计,慢以板长计,中~快工艺难度简单复杂中等对黏胶流动控制良好良好较差胶点外形控制良好较差中等胶量控制良好较差中等~良好混装板处理可行可行不可行柔性差好差18Http://www.HTKSMT.comPCBSMDPCBSMDPCBSMDPCBSMD虚设焊盘或布线的使用虚设焊盘或布线的使用焊盘黏胶点虚设焊盘19Http://www.HTKSMT.comPinTransferDispensingJettingBrandABrandBBrandC35...
