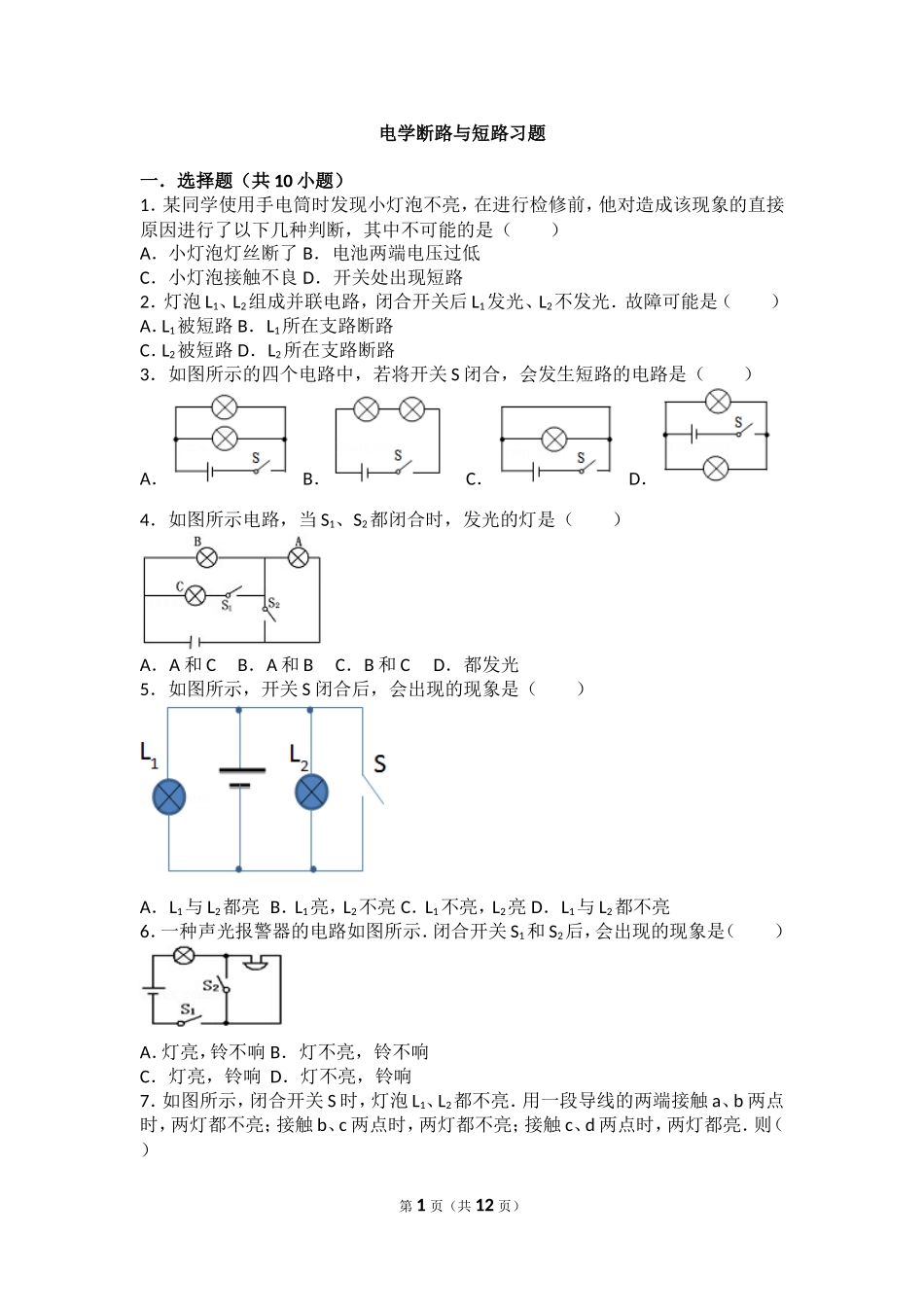

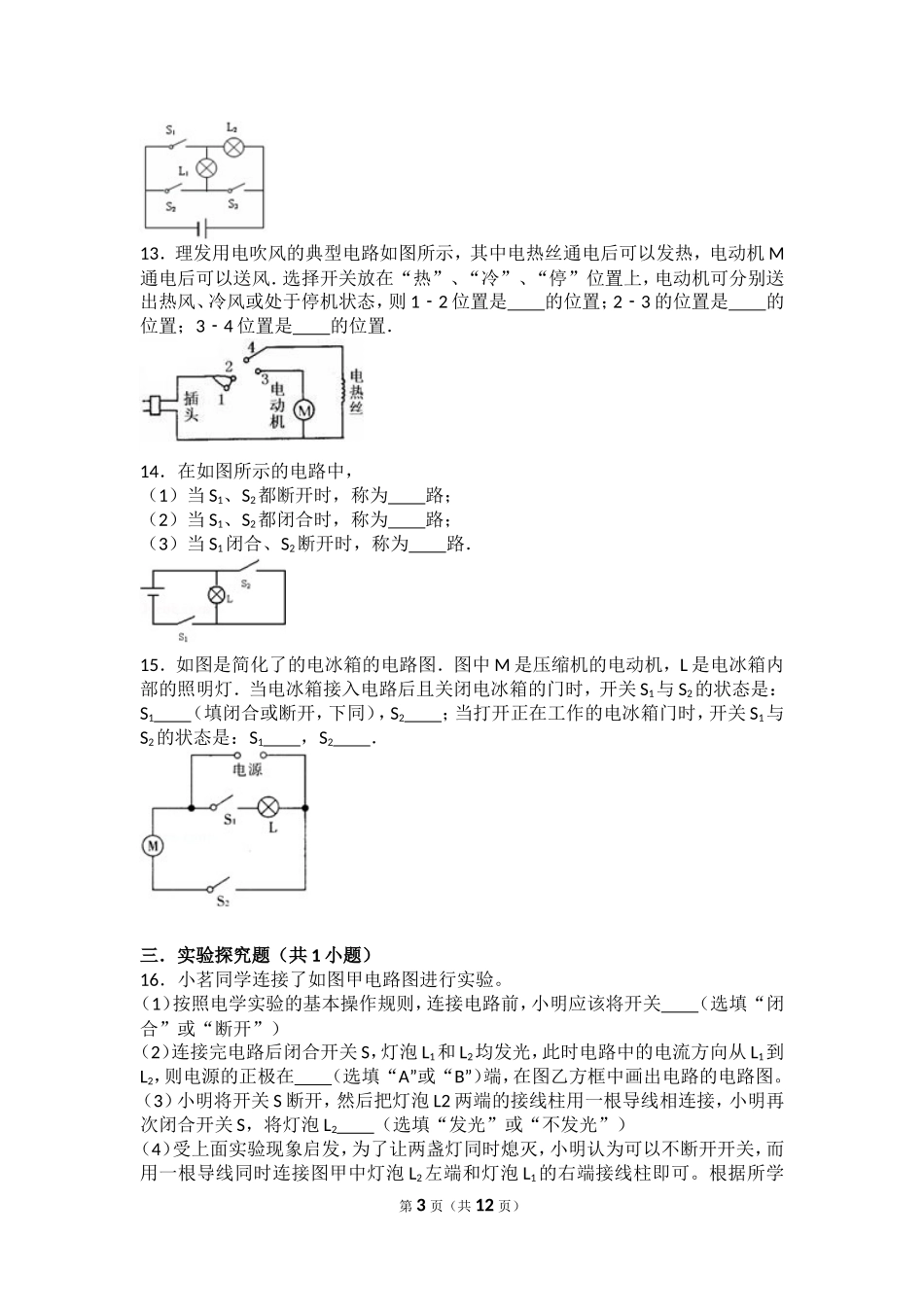

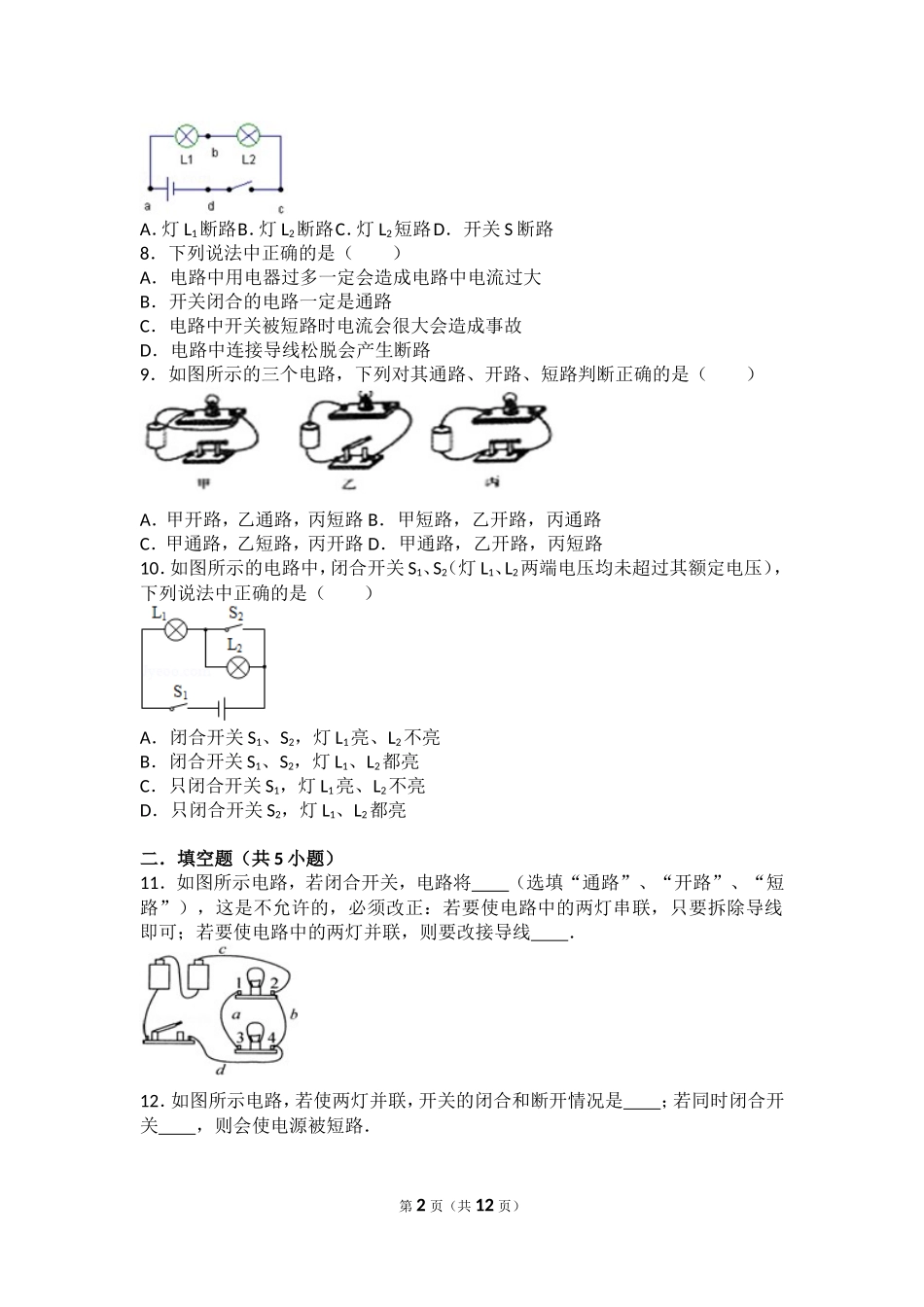

电学断路与短路习题一．选择题（共10小题）1．某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（）A．小灯泡灯丝断了B．电池两端电压过低C．小灯泡接触不良D．开关处出现短路2．灯泡L1、L2组成并联电路，闭合开关后L1发光、L2不发光．故障可能是（）A．L1被短路B．L1所在支路断路C．L2被短路D．L2所在支路断路3．如图所示的四个电路中，若将开关S闭合，会发生短路的电路是（）A．B．C．D．4．如图所示电路，当S1、S2都闭合时，发光的灯是（）A．A和CB．A和BC．B和CD．都发光5．如图所示，开关S闭合后，会出现的现象是（）A．L1与L2都亮B．L1亮，L2不亮C．L1不亮，L2亮D．L1与L2都不亮6．一种声光报警器的电路如图所示．闭合开关S1和S2后，会出现的现象是（）A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响7．如图所示，闭合开关S时，灯泡L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮．则（）第1页（共12页）A．灯L1断路B．灯L2断路C．灯L2短路D．开关S断路8．下列说法中正确的是（）A．电路中用电器过多一定会造成电路中电流过大B．开关闭合的电路一定是通路C．电路中开关被短路时电流会很大会造成事故D．电路中连接导线松脱会产生断路9．如图所示的三个电路，下列对其通路、开路、短路判断正确的是（）A．甲开路，乙通路，丙短路B．甲短路，乙开路，丙通路C．甲通路，乙短路，丙开路D．甲通路，乙开路，丙短路10．如图所示的电路中，闭合开关S1、S2（灯L1、L2两端电压均未超过其额定电压），下列说法中正确的是（）A．闭合开关S1、S2，灯L1亮、L2不亮B．闭合开关S1、S2，灯L1、L2都亮C．只闭合开关S1，灯L1亮、L2不亮D．只闭合开关S2，灯L1、L2都亮二．填空题（共5小题）11．如图所示电路，若闭合开关，电路将（选填“通路”、“开路”、“短路”），这是不允许的，必须改正：若要使电路中的两灯串联，只要拆除导线即可；若要使电路中的两灯并联，则要改接导线．12．如图所示电路，若使两灯并联，开关的闭合和断开情况是；若同时闭合开关，则会使电源被短路．第2页（共12页）13．理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M通电后可以送风．选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则12﹣位置是的位置；23﹣的位置是的位置；34﹣位置是的位置．14．在如图所示的电路中，（1）当S1、S2都断开时，称为路；（2）当S1、S2都闭合时，称为路；（3）当S1闭合、S2断开时，称为路．15．如图是简化了的电冰箱的电路图．图中M是压缩机的电动机，L是电冰箱内部的照明灯．当电冰箱接入电路后且关闭电冰箱的门时，开关S1与S2的状态是：S1（填闭合或断开，下同），S2；当打开正在工作的电冰箱门时，开关S1与S2的状态是：S1，S2．三．实验探究题（共1小题）16．小茗同学连接了如图甲电路图进行实验。（1）按照电学实验的基本操作规则，连接电路前，小明应该将开关（选填“闭合”或“断开”）（2）连接完电路后闭合开关S，灯泡L1和L2均发光，此时电路中的电流方向从L1到L2，则电源的正极在（选填“A”或“B”）端，在图乙方框中画出电路的电路图。（3）小明将开关S断开，然后把灯泡L2两端的接线柱用一根导线相连接，小明再次闭合开关S，将灯泡L2（选填“发光”或“不发光”）（4）受上面实验现象启发，为了让两盏灯同时熄灭，小明认为可以不断开开关，而用一根导线同时连接图甲中灯泡L2左端和灯泡L1的右端接线柱即可。根据所学第3页（共12页）知识，我们应该告诉小明（选填“能”或“不能”），这样操作，具体的原因是。第4页（共12页）电学断路与短路习题参考答案与试题解析一．选择题（共10小题）1．某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（）A．小灯泡灯丝断了B．电池两端电压过低C．小灯泡接触不良D．开关处出现短路【分析】手电筒的小灯泡不亮，有三种情况：①电路中某处断路，②电源电...
