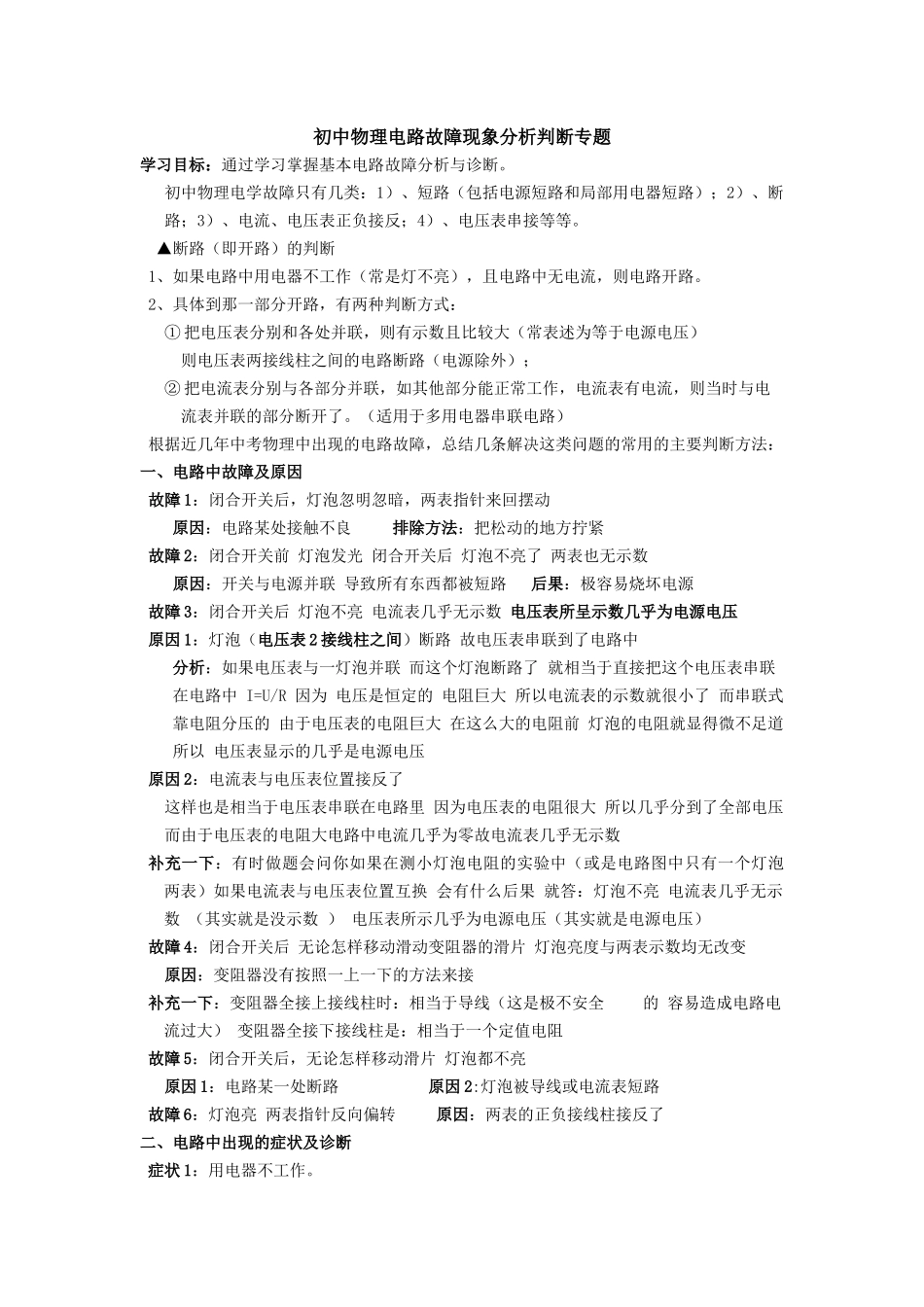

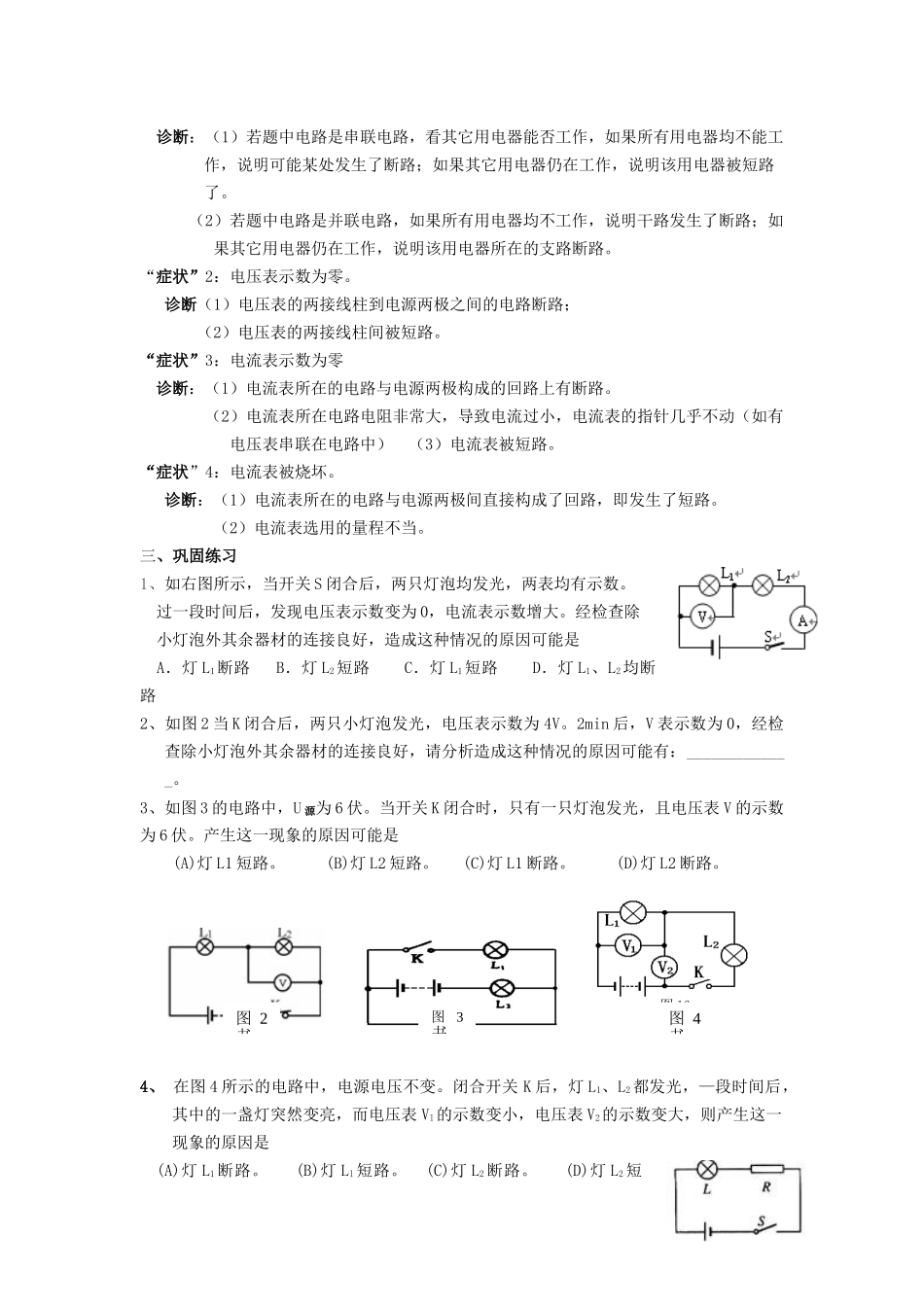

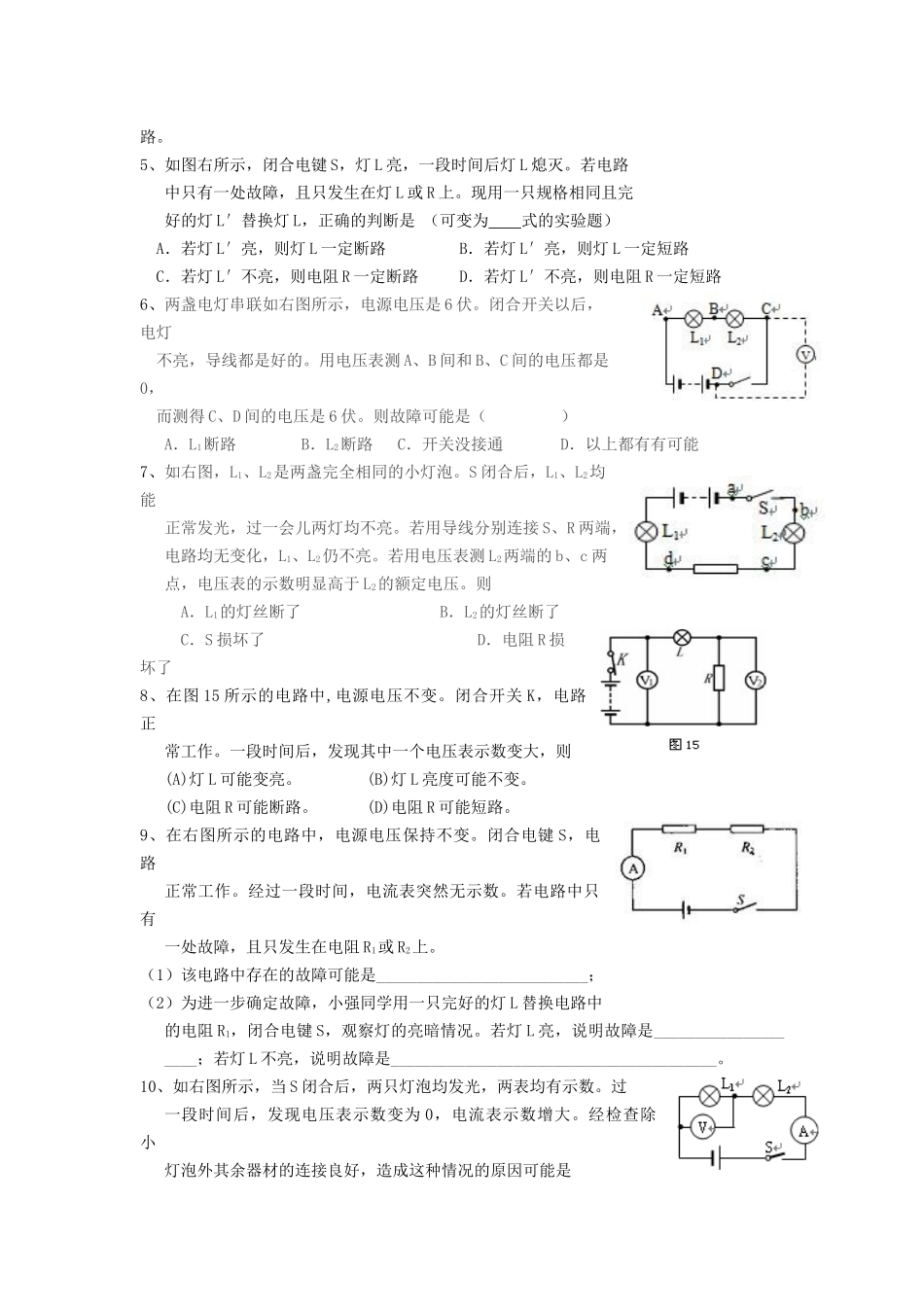

初中物理电路故障现象分析判断专题学习目标：通过学习掌握基本电路故障分析与诊断。初中物理电学故障只有几类：1）、短路（包括电源短路和局部用电器短路）；2）、断路；3）、电流、电压表正负接反；4）、电压表串接等等。▲断路（即开路）的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。2、具体到那一部分开路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）则电压表两接线柱之间的电路断路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当时与电流表并联的部分断开了。（适用于多用电器串联电路）根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：一、电路中故障及原因故障1：闭合开关后，灯泡忽明忽暗，两表指针来回摆动原因：电路某处接触不良排除方法：把松动的地方拧紧故障2：闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数原因：开关与电源并联导致所有东西都被短路后果：极容易烧坏电源故障3：闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压原因1：灯泡（电压表2接线柱之间）断路故电压表串联到了电路中分析：如果电压表与一灯泡并联而这个灯泡断路了就相当于直接把这个电压表串联在电路中I=U/R因为电压是恒定的电阻巨大所以电流表的示数就很小了而串联式靠电阻分压的由于电压表的电阻巨大在这么大的电阻前灯泡的电阻就显得微不足道所以电压表显示的几乎是电源电压原因2：电流表与电压表位置接反了这样也是相当于电压表串联在电路里因为电压表的电阻很大所以几乎分到了全部电压而由于电压表的电阻大电路中电流几乎为零故电流表几乎无示数补充一下：有时做题会问你如果在测小灯泡电阻的实验中（或是电路图中只有一个灯泡两表）如果电流表与电压表位置互换会有什么后果就答：灯泡不亮电流表几乎无示数（其实就是没示数）电压表所示几乎为电源电压（其实就是电源电压）故障4：闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变原因：变阻器没有按照一上一下的方法来接补充一下：变阻器全接上接线柱时：相当于导线（这是极不安全的容易造成电路电流过大）变阻器全接下接线柱是：相当于一个定值电阻故障5：闭合开关后，无论怎样移动滑片灯泡都不亮原因1：电路某一处断路原因2:灯泡被导线或电流表短路故障6：灯泡亮两表指针反向偏转原因：两表的正负接线柱接反了二、电路中出现的症状及诊断症状1：用电器不工作。诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。“症状”2：电压表示数为零。诊断（1）电压表的两接线柱到电源两极之间的电路断路；（2）电压表的两接线柱间被短路。“症状”3：电流表示数为零诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）（3）电流表被短路。“症状”4：电流表被烧坏。诊断：（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。（2）电流表选用的量程不当。三、巩固练习1、如右图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路2、如图2当K闭合后，两只小灯泡发光，电压表示数为4V。2min后，V表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________。3、如图3的电路中，U源为6伏。当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。产生这一现象的原因可能是(A)灯L1短路。(B)灯L2短路。(C)灯L1断路。(D)灯L2断路。4、在图4所示的电路中，电源电压不变。闭...
