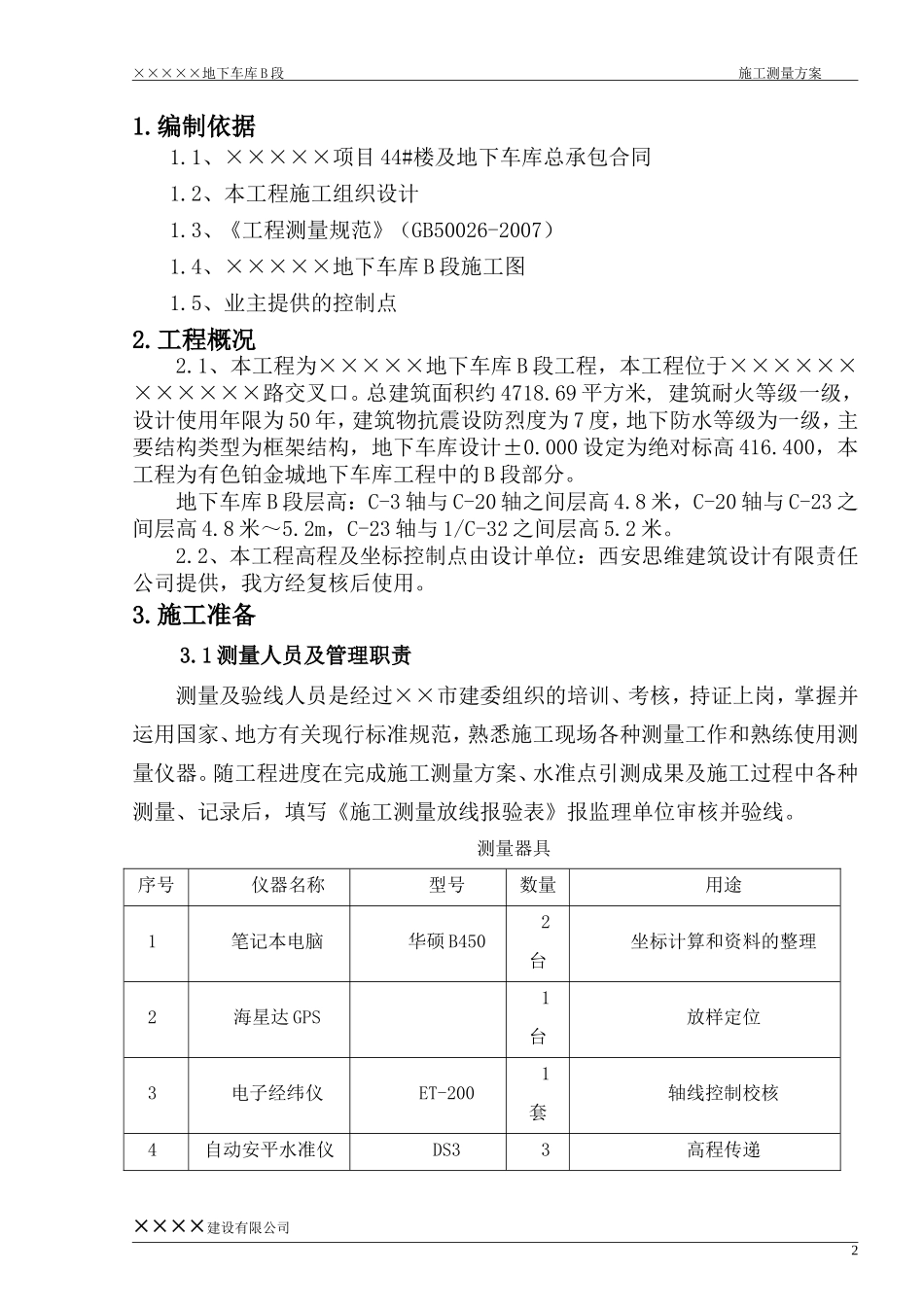

×××××地下车库B段施工测量方案编制：审核：批准：××××建设有限公司二〇一四年八月1×××××地下车库B段施工测量方案目录1.编制依据.................................................22.工程概况................................................23.施工准备................................................23.1测量人员及管理职责........................................................23.2技术准备..................................................................34.测量方法................................................34.1平面控制网的测设..........................................................34.2建筑物定位放样............................................................34.3高程控制网的测设..........................................................44.4水准点的埋设及观测技术要求................................................44.5±.000以下部分标高及轴线引测.............................................54.6施工轴线及高程点的放样程序................................................65.测量仪器使用、保管和维护...............................75.1测量仪器使用要求..........................................................75.2测量仪器保管..............................................................75.3测量仪器维护..............................................................76.测量管理制度............................................86.1仪器管理制度..............................................................86.2测量管理体系和复核验线制度...............................................8××××建设有限公司2×××××地下车库B段施工测量方案1.编制依据1.1、×××××项目44#楼及地下车库总承包合同1.2、本工程施工组织设计1.3、《工程测量规范》（GB50026-2007）1.4、×××××地下车库B段施工图1.5、业主提供的控制点2.工程概况2.1、本工程为×××××地下车库B段工程，本工程位于××××××××××××路交叉口。总建筑面积约4718.69平方米,建筑耐火等级一级，设计使用年限为50年，建筑物抗震设防烈度为7度，地下防水等级为一级，主要结构类型为框架结构，地下车库设计±0.000设定为绝对标高416.400，本工程为有色铂金城地下车库工程中的B段部分。地下车库B段层高：C-3轴与C-20轴之间层高4.8米，C-20轴与C-23之间层高4.8米～5.2m，C-23轴与1/C-32之间层高5.2米。2.2、本工程高程及坐标控制点由设计单位：西安思维建筑设计有限责任公司提供，我方经复核后使用。3.施工准备3.1测量人员及管理职责测量及验线人员是经过××市建委组织的培训、考核，持证上岗，掌握并运用国家、地方有关现行标准规范，熟悉施工现场各种测量工作和熟练使用测量仪器。随工程进度在完成施工测量方案、水准点引测成果及施工过程中各种测量、记录后，填写《施工测量放线报验表》报监理单位审核并验线。测量器具序号仪器名称型号数量用途1笔记本电脑华硕B4502台坐标计算和资料的整理2海星达GPS1台放样定位3电子经纬仪ET-2001套轴线控制校核4自动安平水准仪DS33高程传递××××建设有限公司3×××××地下车库B段施工测量方案序号仪器名称型号数量用途套5Ⅰ级塑面钢尺50m和100m2把细部轴线放样6钢卷尺5m20把细部轴线放样7对讲机MotoralaGP883对通讯联络注：以上各种设备均有相关的计量合格证明3.2技术准备认真组织技术、放线人员进行图纸审核，审核图纸与定位桩点坐标、高程、建筑物本身各轴线关系、几何尺寸关系，出现问题均以洽商变更的形式形成记录，作为放线依据。4.测量方法4.1平面控制网的测设为确保总体工程施工测量精度，同时保证各段施工测量工作的顺利进行，本工程建立统一的平面控制网和高程控制网。根据建筑物各轴线关系和几何关系，选定总平面图中的给定已知坐标点，利用计算机CAD软件辅助计算各内控点坐标作为平面控制网内控制点。使用GPS投测出内控制点，再利用经...
