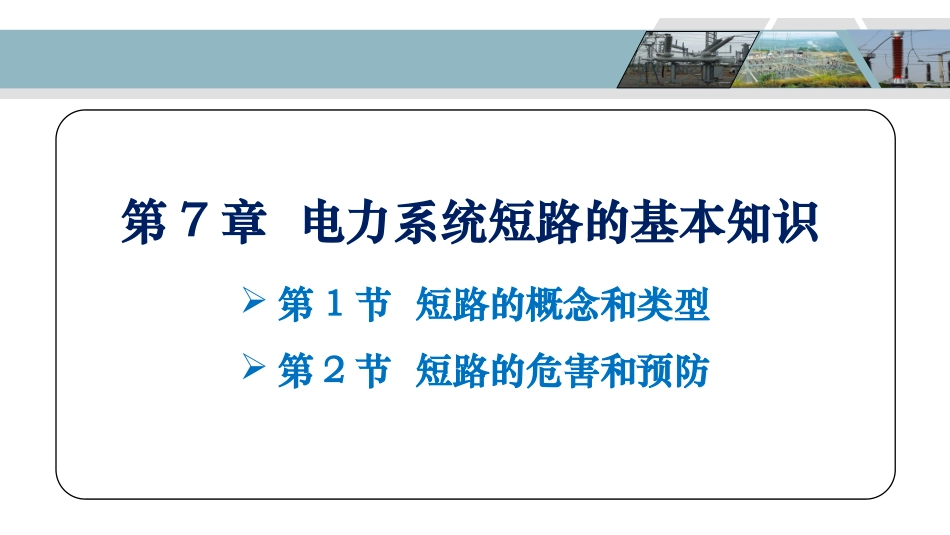

电力工程重庆电力高等专科学校第7章电力系统短路的基本知识第1节短路的概念和类型第2节短路的危害和预防主要内容短路的原因3短路的危害和预防4短路的概念1短路的分类21短路的概念（1）电力系统在运行过程中，时常会发生故障，其中大多数是短路故障（简称短路）。（2）系统在正常运行时除中性点接地以外，相与相或相与地之间是绝缘的。（3）短路，是指电力系统正常运行情况以外的相与相或相与地（或中性线）之间的非正常连接。（4）短路对系统的正常运行和设备的安全都会造成严重的影响，因此，在发电厂和变电站的设计和运行中，均需要对短路进行深入的分析和计算。2短路的分类短路种类三相短路对称短路两相短路单相短路接地两相短路接地不对称短路示意图代表符号发生的机率约(%))3(f)2(f)(１f)1,(１f51065203短路的原因1.绝缘损坏；2.气象条件影响；3.人为误操作或故意破坏；4.其他原因。电力系统出现短路故障存在客观原因，也存在主观原因。因此，只要运行人员在工作中加强责任心，严格按照规章制度操作，短路故障的发生率便可以控制在较低的限度内。4短路的危害和预防危害：500kv输电线路单相短路.mp41.短路电流很大，可能回超过回路额定电流的很多倍；2.短路时常会伴随有电弧产生；3.短路时系统电压大幅下降；4.短路可能破坏各发电机并列运行的稳定性；5.不对称短路将产生负序电流和负序电压；6.不对称接地短路会产生零序电流分量；7.短路后引起系统潮流突变。4短路的危害和预防预防短路故障的主要措施是限制短路电流、缩短短路电流的持续时间、减少发生短路的机会。1.做好短路电流的计算；2.正确选择继电保护装置的整定值及额定电流；3.采取合理的防雷措施；4.采取限制短路电流的措施，如采用电抗器增加系统阻抗；5.工作人员加强责任心，严格按照规章制度操作。谢谢聆听！•预防短路故障的主要措施是限制短路电流，缩短短路电流的持续时间，减少发生短路的机会。首先要做好短路电流的计算，正确选择及校验电气设备，使电气设备的额定电压和线路的额定电压相符。同时要正确选择继电保护装置的额定电流，采用速断保护装置，以确保发生短路时能快速切断短路电流，减少短路电流持续时间，减少短路所造成的损失。在变电站安装避雷针，在变压器附近和线路上安装避雷器，可以有效减少雷击损害。要采用电抗器增加系统阻抗，限制短路电流。•一旦发生短路故障，要把故障线路或设备从电力系统中除掉，使其余部分能继续运行。禁止带负荷拉刀闸、带电闭合接地刀闸。线路施工完毕后应立即拆除接地线。要经常对线路、设备进行巡视检查，及时发现缺陷，迅速进行检修。为保证架空线路施工质量，要加强线路维护。•带电安装和检修电气设备时，要防止误接线、误操作，在距带电部位距离较近的地方工作，要采取防止短路的措施。平时要加强管理，防止小动物进入配电室，爬上电气设备，并及时清除导电粉尘，防止导电粉尘进入电气设备。•预防短路故障的主要措施是限制短路电流、缩短短路电流的持续时间、减少发生短路的机会。•一、作好短路电流的计算。•二、正确选择继电保护的整定值和熔体的额定电流。•三、采用电抗器增加系统阻抗，限制短路电流。•四、禁止带负荷拉刀闸、带电合接地刀闸。•五、带电安装和检修电气设备时，要防止误接线、误操作，在距带电部位距离较近的部位工作，要采取防止短路的措施。
